volume
Объем элементов 3-D mesh
Описание
Примеры
Объем 3-D Mesh
Сгенерируйте 3-D mesh и найдите ее объем.
Создайте модель УЧП.
model = createpde;
Импортируйте и постройте график геометрии.
importGeometry(model,'BracketWithHole.stl');
pdegplot(model)
Сгенерируйте mesh и постройте график.
mesh = generateMesh(model); figure pdemesh(model)
Вычислите объем всего mesh.
mv = volume(mesh)
mv = 8.0295e-04
Объем отдельных элементов 3-D Mesh
Сгенерируйте 3-D mesh и найдите объем каждого элемента.
Создайте модель УЧП.
model = createpde;

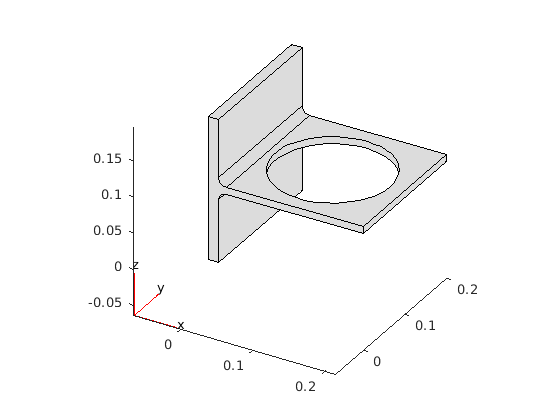

Импортируйте и постройте график геометрии.
importGeometry(model,'BracketWithHole.stl');
pdegplot(model)
Сгенерируйте mesh и постройте график.
mesh = generateMesh(model); figure pdemesh(model)
Вычислите объем всего mesh и объем каждого отдельного элемента mesh. Отображение объемов первых 5 элементов.
[va,vi] = volume(mesh); vi(1:5)
ans = 1×5
10-6 ×
0.5427 0.2243 0.4379 0.2740 0.4541
Общий объем группы элементов
Найдите объединенный объем группы элементов массива 3 -D mesh.
Создайте модель УЧП.
model = createpde;
Импортируйте и постройте график геометрии.
importGeometry(model,'BracketWithHole.stl');
pdegplot(model)

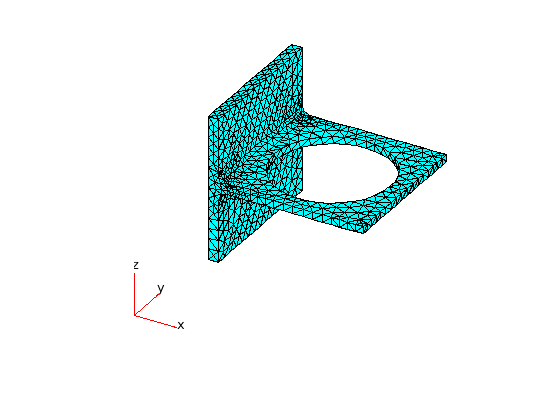

Сгенерируйте mesh и постройте график.
mesh = generateMesh(model); figure pdemesh(model)
Оцените качество формы элементов сетки и найдите элементы со значениями качества менее 0,5.
Q = meshQuality(mesh); elemIDs = find(Q < 0.5);
Вычислите общий объем этих элементов.
mv05 = volume(mesh,elemIDs)
mv05 = 4.2568e-06
Найдите, какая часть общего объема сетки принадлежит этим элементам. Возвращает результат в процентах.
mv05_percent = mv05/volume(mesh)*100
mv05_percent = 0.5301
Входные параметры
Выходные аргументы
См. также
area | Свойства FEMesh | findElements | findNodes | meshQuality
