pdeviz
Создайте и постройте график объекта визуализации УЧП
Синтаксис
Описание
pdeviz( создает MeshData,NodalData)PDEVisualization объект и строит графики данных в узлах сетки как объемная поверхностная диаграмма. Для получения дополнительной информации см. PDEVisualization Properties.
pdeviz(___, настраивает внешний вид графика с помощью одной или нескольких Name,Value)Name,Value аргументы. Используйте аргументы имя-значение с любой комбинацией аргументов из предыдущих синтаксисов.
pdeviz(figure,___) задает графический контейнер для PDEVisualization объект. Для примера можно построить график объекта в Фигуру 3 путем определения pdeviz(figure(3), ___).
Примеры
Mesh и решение структурной модели
Используйте pdeviz функция для создания объекта визуализации УЧП и построения графика. Измените свойства этого объекта, чтобы взаимодействовать с полученным графиком.
Создайте модель структурного анализа для 3-D задачи.
structuralmodel = createpde('structural','static-solid');

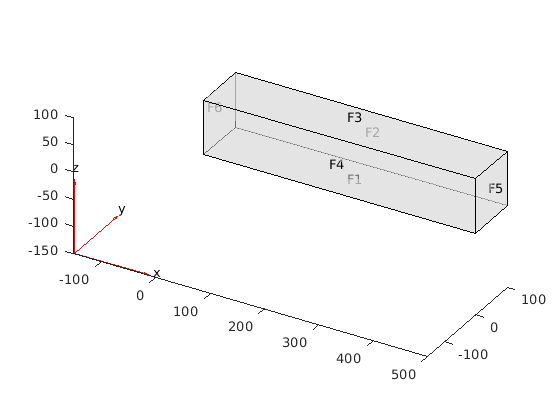

Импортируйте геометрию балки и постройте график.
importGeometry(structuralmodel,'SquareBeam.STL'); pdegplot(structuralmodel,'FaceLabels','on','FaceAlpha',0.5)
Задайте модуль Юнга и коэффициент Пуассона.
structuralProperties(structuralmodel,'PoissonsRatio',0.3, ... 'YoungsModulus',210E3);
Задайте, что грань 6 является фиксированным контуром.
structuralBC(structuralmodel,'Face',6,'Constraint','fixed');
Задайте поверхностную тягу для грани 5.
structuralBoundaryLoad(structuralmodel,'Face',5,'SurfaceTraction',[0;0;-2]);
Сгенерируйте mesh и решите проблему.
msh = generateMesh(structuralmodel); structuralresults = solve(structuralmodel);

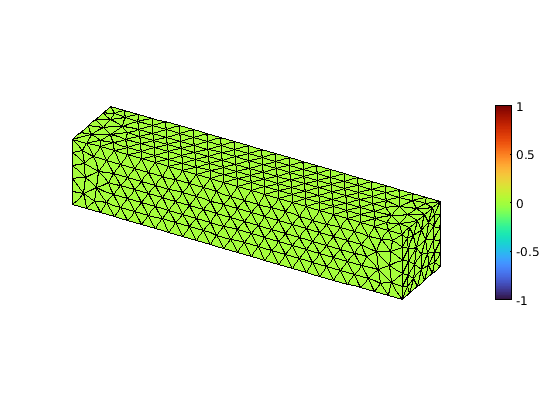

Функции pdeviz только с данными сетки. Этот вызов создает PDEVisualization объект и строит график mesh.
figure v = pdeviz(msh)
v =
PDEVisualization with properties:
MeshData: [1x1 FEMesh]
NodalData: [0x1 double]
MeshVisible: on
Transparency: 1
Position: [0.1300 0.1100 0.6562 0.8150]
Units: 'normalized'
Show all properties

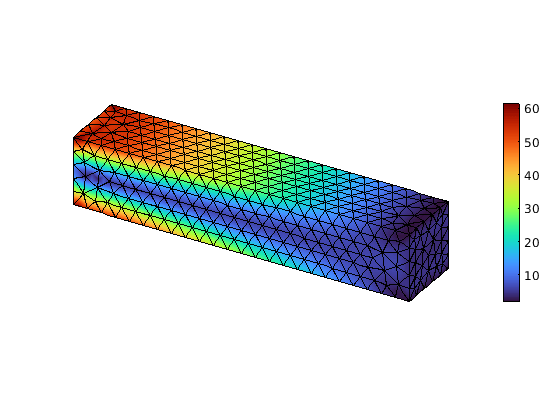

Обновите график, добавив напряжение фон Мизеса в качестве NodalData свойство PDEVisualization объект v. Теперь на графике показаны напряжение фон Мизеса и mesh.
figure v.NodalData = structuralresults.VonMisesStress;

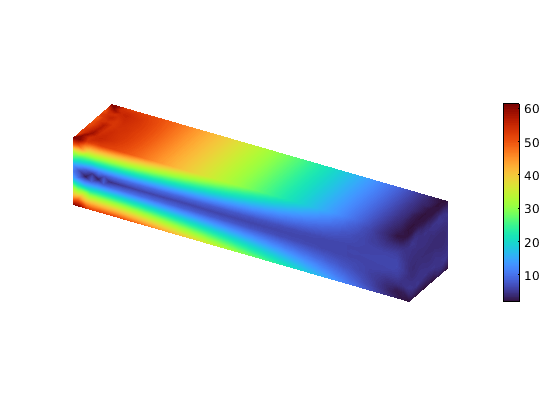

Обновите график, чтобы скрыть mesh.
figure
v.MeshVisible = 'off';
