Gear Box

Коробка передач в механических системах

  • Библиотека:
  • Simscape/Библиотека фундаментов/Механический/Механизмы

  • Gear Box block

Описание

Блок Gear Box представляет идеальную, незакрытую коробку передач с фиксированным передаточным числом. Передаточное отношение определяется как отношение угловой скорости входного вала к угловой скорости выходного вала.

Коробка передач описывается следующими уравнениями:

ωS=N·ωO

TO=NTS

PS=ωSTS

PO=ωOTO

где

  • ω S является угловой скоростью входного вала.

  • ω O является угловой скоростью выходного вала.

  • N - передаточное отношение.

  • T S - крутящий момент на входном валу.

  • T O - крутящий момент на выходном валу.

  • P S является степенью на входном валу.

  • P O является степенью на выходе валу. Заметьте вход минус в вычисление P O. Одно из сетевых правил состоит в том, что степень, протекающая через порт сохранения, положительная, если она удалена (рассеяна) из схемы и отрицательна, если компонент генерирует степень в системе.

Связи S и O являются портами механического вращений, сопоставленными с входным и выходным валом коробки, соответственно. Блок имеет положительные направления от S до ссылки точки и от ссылки точки до О.

Переменные

Чтобы задать приоритет и начальные целевые значения для основных переменных до симуляции, используйте вкладку Variables в диалоговом окне блока (или раздел Variables в Property Inspector блоков). Для получения дополнительной информации смотрите Задать приоритет и Начальный целевой объект для основных переменных.

Порты

Сохранение

расширить все

Механический вращательный порт сопоставлен с входом валом.

Механический вращательный порт сопоставлен с выходом валом.

Параметры

расширить все

Отношение угловой скорости входного вала к скорости выходного вала. Можно задать как положительное, так и отрицательное значения.

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

.

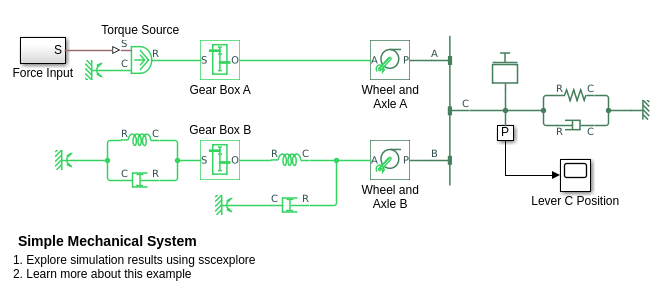

См. также

| |

Введенный в R2007a
