Buck Converter

Управляемый контроллером регулятор понижающего напряжения постоянного тока

Библиотека:
Simscape/Электрический/Полупроводники и конвертеры/Конвертеры

Описание

Блок Buck Converter представляет преобразователь, который понижает напряжение постоянного тока как управляемое подключенным контроллером и генератором сигнала управления. Понижающие конвертеры также известны как регуляторы понижающего напряжения, потому что они уменьшают величину напряжения.

Блок Buck Converter позволяет моделировать асинхронный конвертер с одним коммутационным устройством или синхронный конвертер с двумя коммутационными устройствами. Опции для типа коммутационных устройств:

GTO - тиристор выключения затвора. Для получения информации о характеристике I-V устройства см. GTO.
Идеальный полупроводниковый переключатель - Для получения информации о характеристике I-V устройства смотрите Ideal Semiconductor Switch.
IGBT - Биполярный транзистор с изолированным затвором. Для получения информации о характеристике I-V устройства см. IGBT (Ideal, Switching).
МОП - N-канальный металлооксидно-полупроводниковый полевой транзистор. Для получения информации о характеристике I-V устройства см. MOSFET (Ideal, Switching).
Тиристор - Информацию о характеристике I-V устройства см. в Thyristor (Piecewise Linear).
Среднее значение параметра Switch.

Модель

Существует три варианта модели для блока. Чтобы получить доступ к вариантам модели, в окне модели щелкните правой кнопкой мыши блок. В контекстном меню выберите Simscape > Block choices.

Варианты модели:

Порт управления PS - асинхронный преобразователь с портом физического сигнала. Этот выбор блока является выбором по умолчанию.
Порты электрического управления - асинхронный преобразователь с одним положительным и одним отрицательным электрическим портом. Чтобы управлять ключами коммутационного устройства, используя блоки Simscape™ Electrical™, выберите эту опцию.
Синхронный преобразователь - Синхронный преобразователь с электрическим портом.

Модели асинхронного понижающего конвертера содержат устройство переключения, диод, индуктор и выход конденсатор.

Модель синхронного понижающего конвертера содержит два устройства переключения, индуктор и выход конденсатор.

В каждом случае конденсатор сглаживает выходное напряжение.

Защита

Для модели синхронного конвертера можно включить интегральный диод защиты для S2 коммутационного устройства. Интегральный диод защищает полупроводниковое устройство путем обеспечения пути проводимости для обратного тока. Индуктивная нагрузка может создавать высокий всплеск обратного напряжения, когда полупроводниковое устройство внезапно отключает подачу напряжения на нагрузку.

Чтобы включить и сконфигурировать блок диода внутренней защиты, используйте параметры Diode. В этой таблице показано, как задать параметр Model dynamics на основе ваших целей.

Цели		Значение, которое нужно выбрать	Интегральный диод защиты
Не включать защиту.		`None`	Ничего
Включите защиту.	Приоритезируйте скорость симуляции.	`Diode with no dynamics`	Блок Diode
Включите защиту.	Приоритизируйте верность модели путем точного определения динамики заряда в обратном режиме.	`Diode with charge dynamics`	Динамическая модель блока Diode

Для каждого коммутационного устройства можно также включать разомкнутую схему. Цепи Snubber содержат последовательно соединенные резистор и конденсатор. Они защищают переключающие устройства от высоких напряжений, которые индуктивные нагрузки создают, когда устройство отключает подачу напряжения на нагрузку. Цепи Snubber также предотвращают чрезмерные скорости изменения тока при включении коммутационного устройства.

Чтобы включить и сконфигурировать сглаживающую схему для каждого коммутационного устройства, используйте параметры Snubbers.

Управление ключами

Для подключения сигналов напряжения управления ключами к портам ключей, для:

Модель порта управления PS:
1. Преобразуйте Simulink^® сигнал напряжения управления затвором к физическому сигналу, используя блок Simulink-PS Converter.
2. Соедините Simulink-PS Converter блок с G портом.
Модель электрических портов управления:
1. Подключите положительный сигнал постоянного напряжения электрической области Simscape к порту G+.
2. Подключите сигнал отрицательного напряжения постоянного тока в электрической области Simscape к порту G-.
Модель синхронного конвертера:
1. Преобразуйте каждый сигнал напряжения управления ключами Simulink в физический сигнал, используя блоки Simulink-PS Converter.
2. Мультиплексируйте преобразованные сигналы управления ключами в один вектор с помощью Two-Pulse Gate Multiplexer.
3. Подключите вектор сигнал к порту G.

Переменные

Используйте настройки Variables, чтобы задать приоритет и начальные целевые значения для основных переменных перед симуляцией. Для получения дополнительной информации смотрите Задать приоритет и Начальный целевой объект для основных переменных.

Допущения и ограничения

Только управляемый ШИМ усилитель коммутатора захватывает как режим непрерывной проводимости (CCM), так и режим прерывистой проводимости (DCM). Преобразователь со средним коэффициентом заполнения захватывает только CCM.

Порты

Вход

расширить все

`G` - Управление затвором коммутационного устройства
вектор | физического сигнала

Порт физического сигнала сопоставлен с клеммами затвора коммутационного устройства.

Зависимости

Этот порт включен только для PS control port выбор блока.

Типы данных: double

Сохранение

расширить все

`G` - Управление затвором коммутационного устройства
вектор электрического |

Электрический порт сопоставлен с клеммами затвора коммутационных устройств.

Зависимости

Этот порт включен только для Synchronous converter выбор блока.

Типы данных: double

`G+` - Переключатель управляет положительным выводом
электрический | скаляр

Положительный электрический порт сопоставлен с положительным контактом затвора коммутационного устройства.

Зависимости

Этот порт включен только для Electrical control ports выбор блока.

Типы данных: double

`G-` - Переключатель управляет отрицательным выводом
электрический | скаляр

Отрицательный электрический порт сопоставлен с отрицательным контактом затвора коммутационного устройства.

Зависимости

Этот порт включен только для Electrical control ports выбор блока.

Типы данных: double

`1+` - Положительное напряжение постоянного тока 1
электрический | скаляр

Электрический порт сопоставлен с положительным контактом первого напряжения постоянного тока.

Типы данных: double

`1-` - Отрицательное постоянное напряжение 1
электрический | скаляр

Электрический порт сопоставлен с отрицательным контактом первого напряжения постоянного тока.

Типы данных: double

`2+` - Положительное напряжение постоянного тока 2
электрический | скаляр

Электрический порт сопоставлен с положительным контактом второго напряжения постоянного тока.

Типы данных: double

`2-` - Отрицательное постоянное напряжение 2
электрический | скаляр

Электрический порт сопоставлен с отрицательным контактом второго напряжения постоянного тока.

Типы данных: double

Параметры

расширить все

Коммутационные устройства

В этой таблице показано, как видимость параметров Switching Devices зависит от Switching device, которую вы выбираете. Чтобы узнать, как считать таблицу, см. «Параметры».

Зависимости параметров устройств коммутации

Параметры и опции
Коммутационное устройство
`Ideal Semiconductor Switch`	`GTO`	`IGBT`	`MOSFET`	`Thyristor`	`Averaged Switch`
Сопротивление в состоянии нахождения	Прямое напряжение	Прямое напряжение	Сток-источник сопротивления	Прямое напряжение	Сопротивление в состоянии нахождения
Проводимость вне состояния	Сопротивление в состоянии нахождения	Сопротивление в состоянии нахождения	Проводимость вне состояния	Сопротивление в состоянии нахождения
Пороговое напряжение	Проводимость вне состояния	Проводимость вне состояния	Пороговое напряжение	Проводимость вне состояния
	Напряжение триггера затвора, Vgt	Пороговое напряжение		Напряжение триггера затвора, Vgt
	Напряжение выключения затвора, Vgt_off			Напряжение выключения затвора, Vgt_off
	Удерживающий ток			Удерживающий ток

`Switching device` - Тип переключателя
`Ideal Semiconductor Switch` (по умолчанию) | `GTO` | `IGBT` | `MOSFET` | `Thyristor` | `Averaged Switch`

Тип коммутационного устройства для конвертера. Для синхронной модели переключатели идентичны.

Зависимости

Смотрите таблицу Зависимости параметров устройств коммутации.

`Forward voltage` - Напряжение
`0.8` `V` (по умолчанию) | скаляром

Для различных типов коммутационных устройств Forward voltage принимается как:

GTO - Минимальное напряжение, необходимое для портов анода и блока катода, для градиента характеристики I-V устройства, равного 1/ _Ron, где _Ron значение On-state resistance
IGBT - Минимальное напряжение, требуемое на портах коллектора и блока эмиттера, для градиента характеристики диода I-V, равного 1/ _Ron, где _Ron значение On-state resistance
Тиристор - Минимальное напряжение, необходимое для включения устройства

Зависимости

Смотрите таблицу Зависимости параметров устройств коммутации.

`On-state resistance` - Сопротивление
`0.001` `Ohm` (по умолчанию) | скаляром

Для различных типов коммутационных устройств On-state resistance принимается как:

GTO - Скорость изменения напряжения от тока выше прямого напряжения
Идеальный полупроводниковый переключатель - сопротивление анода-катода, когда устройство включено
IGBT - Сопротивление коллектора-эмиттера, когда устройство включено
Тиристор - сопротивление анода-катода, когда устройство включено
Усредненный переключатель - сопротивление анода-катода, когда устройство включено

Зависимости

Смотрите таблицу Зависимости параметров устройств коммутации.

`Drain-source on resistance` - Сопротивление
`0.001` `Ohm` (по умолчанию) | скаляром

Сопротивление между дренажем и источником, которое также зависит от напряжения от затвора до источника.

Зависимости

Смотрите таблицу Зависимости параметров устройств коммутации.

`Off-state conductance` - Проводимость
`1e-5` `1/Ohm` (по умолчанию) | скаляром

Проводимость, когда устройство отключено. Значение должно быть меньше 1/ R, где R значение On-state resistance.

Для различных типов коммутационных устройств On-state resistance принимается как:

GTO - проводимость анода-катода
Идеальный полупроводниковый переключатель - Анодно-катодная проводимость
IGBT - Коллекторно-эмиттерная проводимость
MOSFET - Проводимость дренажного источника
Тиристор - Анодно-катодная проводимость

Зависимости

Смотрите таблицу Зависимости параметров устройств коммутации.

`Threshold voltage` - Порог напряжения
`6` `V` (по умолчанию) | скаляром

Порог напряжения затвора. Устройство включается, когда напряжение затвора выше этого значения. Для различных типов коммутационных устройств интересующее устройство имеет следующее напряжение:

Идеальный полупроводниковый переключатель - Напряжение затвора-излучателя
IGBT - напряжение затвора-катода
MOSFET - Напряжение затвора-источника

Зависимости

Смотрите таблицу Зависимости параметров устройств коммутации.

`Gate trigger voltage, Vgt` - Порог напряжения
`1` `V` (по умолчанию) | скаляром

Порог напряжения затвора-катода. Устройство включается, когда напряжение затвора-катода выше этого значения.

Зависимости

Смотрите таблицу Зависимости параметров устройств коммутации.

`Gate turn-off voltage, Vgt_off` - Порог напряжения
`-1` `V` (по умолчанию) | скаляром

Порог напряжения затвора-катода. Устройство выключается, когда напряжение затвора-катода ниже этого значения.

Зависимости

Смотрите таблицу Зависимости параметров устройств коммутации.

`Holding current` - Текущий порог
`1` `A` (по умолчанию) | скаляром

Порог тока затвора. Устройство остается включенным, когда ток выше этого значения, даже когда напряжение затвора-катода падает ниже триггерного напряжения затвора.

Зависимости

Смотрите таблицу Зависимости параметров устройств коммутации.

Диод

В этой таблице показано, как видимость параметров Diode зависит от того, как вы конфигурируете параметры Block choice, Model dynamics и Reverse recovery time parameterization. Чтобы узнать, как считать эту таблицу, см. «Параметры».

Зависимости параметров диода

Параметры и опции
Выбор блока
`PS control port` или `Electrical control ports`				`Synchronous converter`
Динамика модели				Динамика модели
`Diode with no dynamics`	`Diode with charge dynamics`			`None`	`Diode with no dynamics`	`Diode with charge dynamics`
Прямое напряжение	Прямое напряжение				Прямое напряжение	Прямое напряжение
На сопротивлении	На сопротивлении				На сопротивлении	На сопротивлении
Отключенная проводимость	Отключенная проводимость				Отключенная проводимость	Отключенная проводимость
	Емкость соединения					Емкость соединения
	Пик обратного тока, iRM					Пик обратного тока, iRM
	Начальный прямой ток при измерении iRM					Начальный прямой ток при измерении iRM
	Скорость изменения тока при измерении iRM					Скорость изменения тока при измерении iRM
	Обратная параметризация времени восстановления					Обратная параметризация времени восстановления
	`Specify stretch factor`	`Specify reverse recovery time directly`	`Specify reverse recovery charge`			`Specify stretch factor`	`Specify reverse recovery time directly`	`Specify reverse recovery charge`
	Обратный коэффициент растяжения времени восстановления	Время обратного восстановления, trr	Обратный сбор за восстановление, Qrr			Обратный коэффициент растяжения времени восстановления	Время обратного восстановления, trr	Обратный сбор за восстановление, Qrr

`Model dynamics` - Модель диода
`Protection diode with no dynamics` (по умолчанию) | `Protection diode with charge dynamics` | `None`

Тип диода. Опции:

None - Эта опция недоступна для асинхронного конвертера.
Diode with no dynamics - Выберите эту опцию, чтобы расставить приоритеты скорости симуляции с помощью блока Diode. Эта опция является опцией по умолчанию для асинхронного конвертера.
Diode with charge dynamics - Выберите эту опцию, чтобы расставить приоритеты точности модели с точки зрения динамики заряда в обратном режиме с помощью коммутационной диодной модели блока Diode.

Примечание

Если вы выбираете Averaged Switch для параметра Switching Device в Switching Device настройке этот параметр не виден и Diode with no dynamics автоматически выбирается.

Зависимости

См. таблицу Diode Parameter Dependencies (Зависимости параметров диодов).

`Forward voltage` - Напряжение
`0.8` `V` (по умолчанию) | скаляром

Минимальное напряжение, необходимое для портов положительного и отрицательного блоков, чтобы градиент характеристики I-V диода составлял 1/ _Ron, где _Ron является значением On resistance.

`On resistance` - Сопротивление
`0.001` `Ohm` (по умолчанию) | скаляром

Скорость изменения напряжения от тока выше Forward voltage.

`Off conductance` - Проводимость
`1e-5` `1/Ohm` (по умолчанию) | скаляром

Проводимость реверс-смещенного диода.

`Junction capacitance` - Емкость
`50` `nF` (по умолчанию) | скаляром

Емкость диодного соединения.

Зависимости

См. таблицу Diode Parameter Dependencies (Зависимости параметров диодов).

`Peak reverse current, iRM` - Ток
`-235` `A` (по умолчанию) | скаляром меньше `0`

Пиковый обратный ток, измеренный внешней тестовой схемой.

Зависимости

См. таблицу Diode Parameter Dependencies (Зависимости параметров диодов).

`Initial forward current when measuring iRM` - Ток
`300` `A` (по умолчанию) | скаляром больше `0`

Начальный прямой ток при измерении пикового обратного тока. Это значение должно быть больше нуля.

Зависимости

См. таблицу Diode Parameter Dependencies (Зависимости параметров диодов).

`Rate of change of current when measuring iRM` - Скорость изменения тока
`-50` `A/us` (по умолчанию) | скаляром

Скорость изменения тока при измерении пикового обратного тока.

Зависимости

См. таблицу Diode Parameter Dependencies (Зависимости параметров диодов).

`Reverse recovery time parameterization` - Модель времени восстановления
`Specify stretch factor` (по умолчанию) | `Specify reverse recovery time directly` | `Specify reverse recovery charge`

Модель для параметризации времени восстановления. Когда вы выбираете Specify stretch factor или Specify reverse recovery chargeможно задать значение, которое используется блоком для вывода времени обратного восстановления.

Зависимости

См. таблицу Diode Parameter Dependencies (Зависимости параметров диодов).

`Reverse recovery time stretch factor` - Коэффициент растяжения
`3` (по умолчанию) | скаляром больше `1`

Значение, которое блок использует для вычисления Reverse recovery time, trr. Установка коэффициента растяжения является более простым способом параметризации времени обратного восстановления, чем установка коэффициента обратного восстановления. Чем больше значение коэффициента растяжения, тем больше времени требуется для рассеивания обратного тока восстановления.

Зависимости

См. таблицу Diode Parameter Dependencies (Зависимости параметров диодов).

`Reverse recovery time, trr` - Время
`15` `us` (по умолчанию) | скаляром

Интервал между временем, когда ток первоначально переходит к нулю (когда диод выключается) и временем, когда ток падает до менее чем 10 процентов от пикового противоположного тока.

Значение параметра Reverse recovery time, trr должно быть больше значения параметра Peak reverse current, iRM, разделенного на значение параметра Rate of change of current when measuring iRM.

Зависимости

См. таблицу Diode Parameter Dependencies (Зависимости параметров диодов).

`Reverse recovery charge, Qrr` - Заряд
`1500` `s*uA` (по умолчанию) | скаляром

Значение, которое блок использует для вычисления Reverse recovery time, trr. Используйте этот параметр, если в табличных данных для вашего диодного устройства задано значение для обратной платы за восстановление вместо значения для обратного времени восстановления.

Обратная плата за восстановление - это общая сумма, которая продолжает рассеиваться, когда диод поворачивается. Значение должно быть меньше, чем $- \frac{i^{2}_{R M}}{2 a}$ ,

где:

_iRM - значение, заданное для Peak reverse current, iRM.
a - значение, заданное для Rate of change of current when measuring iRM.

Зависимости

См. таблицу Diode Parameter Dependencies (Зависимости параметров диодов).

LC-фильтр

`Inductance` - Индуктивность фильтра
`1e-6` `H` (по умолчанию) | положительная скалярная величина

Индуктивность LC-фильтра.

`Inductor series resistance` - Сопротивление ряда индукторов
`0` `Ohm` (по умолчанию) | нулем или положительной скалярной величиной

Последовательное сопротивление индуктора.

`Capacitance` - Емкость фильтра
`1e-7` `F` (по умолчанию) | положительная скалярная величина

Емкость LC-фильтра.

`Capacitor effective series resistance` - Сопротивление конденсатора
`1e-6` `Ohm` (по умолчанию) | нулем или положительной скалярной величиной

Последовательное сопротивление конденсатора.

Демпферы

Вкладка параметров Snubbers не видна, если установить значение Switching device Averaged Switch.

Таблица результирующих зависимостей параметров Snubbers. Чтобы узнать, как считать таблицу, см. «Параметры».

Зависимости параметра Snubbers

Зависимости параметра Snubbers
Демпфер
`None`	`RC Snubber`
	Сопротивление Snubber
	Демпфирующая емкость

`Snubber` - Модель Snubber
`None` (по умолчанию) | `RC snubber`

Демпфирующее устройство.

Зависимости

Смотрите таблицу Зависимости параметров Snubbers.

`Snubber resistance` - Сопротивление
`0.1` (по умолчанию) | `Ohm` | скаляр

Сопротивление демпфирующего устройства.

Зависимости

Смотрите таблицу Зависимости параметров Snubbers.

`Snubber capacitance` - Емкость
`1e-7` (по умолчанию) | `F` | скаляр

Емкость демпфирующего устройства коммутационного устройства.

Зависимости

Смотрите таблицу Зависимости параметров Snubbers.

Примеры моделей

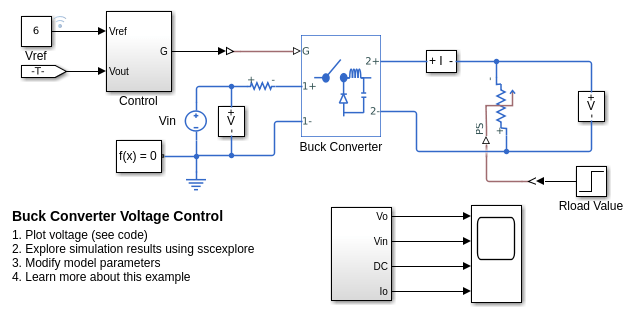

Управление напряжением понижающего конвертера

Управляйте выходом напряжением понижающего конвертера. Чтобы настроить коэффициент заполнения, Подсистема управления использует основанный на ПИ алгоритм управления. Напряжение входа рассматривается постоянным на протяжении всей симуляции. Переменный резистор обеспечивает нагрузку для системы. Общее время симуляции (t) составляет 0,25 секунды. На t = 0,15 секунд изменяется нагрузка.

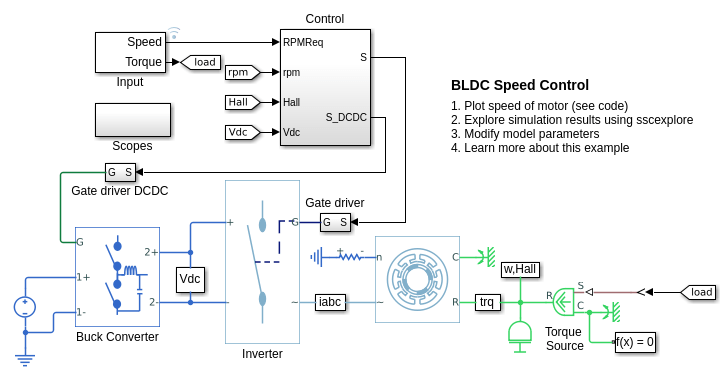

Управление скоростью BLDC

Управляйте скоростью ротора в электроприводе на базе BLDC. Идеальный источник крутящего момента обеспечивает нагрузку. Подсистема управления использует основанную на ПИ структуру каскадного регулирования с внешним циклом управления скорости и внутренним циклом управления напряжением постоянного канала. Постоянное напряжение регулируется через понижающий конвертер постоянного тока. BLDC питается управляемым трехфазным инвертором. Сигналы управления ключами для инвертора получаются из сигналов зала. В симуляции используются шаги скорости. Подсистема Возможностей содержит возможности, которые позволяют вам видеть результаты симуляции.

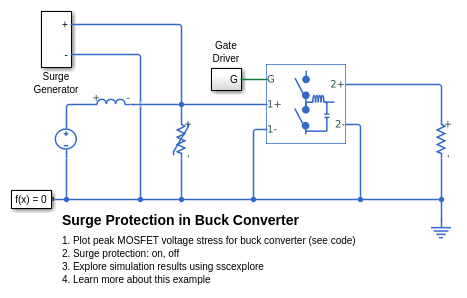

Защита от перенапряжения в Понижающий конвертер

Как варистор может применяться к понижающему конвертеру в порядок для защиты переключающихся МОП-транзисторов от избыточных напряжений из-за дифференциального всплеска.

Ссылки

[1] Trzynadlowski, A. M. Введение в современную силовую электронику, 2-е издание. Hoboken, NJ: John Wiley & Sons Inc., 2010.

[2] Hedayati, M. H., P. Bharadwaj, and V. John. Гибридный синхронный преобразователь степени постоянного тока с использованием транзисторов Si и GaN. Международная конференция IEEE по степени, приводам и энергетическим системам (PEDES). Тривандрум, Индия: 2016, стр. 1-6.

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

См. также

Документация

Buck Converter

Описание

Модель

Защита

Управление ключами

Переменные

Допущения и ограничения

Порты

Вход

G - Управление затвором коммутационного устройствавектор | физического сигнала

Зависимости

Сохранение

G - Управление затвором коммутационного устройства вектор электрического |

Зависимости

G+ - Переключатель управляет положительным выводом электрический | скаляр

Зависимости

G- - Переключатель управляет отрицательным выводом электрический | скаляр

Зависимости

1+ - Положительное напряжение постоянного тока 1 электрический | скаляр

1- - Отрицательное постоянное напряжение 1 электрический | скаляр

2+ - Положительное напряжение постоянного тока 2 электрический | скаляр

2- - Отрицательное постоянное напряжение 2 электрический | скаляр

Параметры

Коммутационные устройства

Switching device - Тип переключателя Ideal Semiconductor Switch (по умолчанию) | GTO | IGBT | MOSFET | Thyristor | Averaged Switch

Зависимости

Forward voltage - Напряжение 0.8 V (по умолчанию) | скаляром

Зависимости

On-state resistance - Сопротивление 0.001 Ohm (по умолчанию) | скаляром

Зависимости

Drain-source on resistance - Сопротивление 0.001 Ohm (по умолчанию) | скаляром

Зависимости

Off-state conductance - Проводимость 1e-5 1/Ohm (по умолчанию) | скаляром

Зависимости

Threshold voltage - Порог напряжения 6 V (по умолчанию) | скаляром

Зависимости

Gate trigger voltage, Vgt - Порог напряжения 1 V (по умолчанию) | скаляром

Зависимости

Gate turn-off voltage, Vgt_off - Порог напряжения -1 V (по умолчанию) | скаляром

Зависимости

Holding current - Текущий порог 1 A (по умолчанию) | скаляром

Зависимости

Диод

Model dynamics - Модель диода Protection diode with no dynamics (по умолчанию) | Protection diode with charge dynamics | None

Зависимости

Forward voltage - Напряжение 0.8 V (по умолчанию) | скаляром

On resistance - Сопротивление 0.001 Ohm (по умолчанию) | скаляром

Off conductance - Проводимость 1e-5 1/Ohm (по умолчанию) | скаляром

Junction capacitance - Емкость 50 nF (по умолчанию) | скаляром

Зависимости

Peak reverse current, iRM - Ток -235 A (по умолчанию) | скаляром меньше 0

Зависимости

Initial forward current when measuring iRM - Ток 300 A (по умолчанию) | скаляром больше 0

Зависимости

Rate of change of current when measuring iRM - Скорость изменения тока -50 A/us (по умолчанию) | скаляром

Зависимости

Reverse recovery time parameterization - Модель времени восстановления Specify stretch factor (по умолчанию) | Specify reverse recovery time directly | Specify reverse recovery charge

Зависимости

Reverse recovery time stretch factor - Коэффициент растяжения 3 (по умолчанию) | скаляром больше 1

Зависимости

Reverse recovery time, trr - Время 15 us (по умолчанию) | скаляром

Зависимости

Reverse recovery charge, Qrr - Заряд 1500 s*uA (по умолчанию) | скаляром

Зависимости

LC-фильтр

Inductance - Индуктивность фильтра 1e-6 H (по умолчанию) | положительная скалярная величина

Inductor series resistance - Сопротивление ряда индукторов 0 Ohm (по умолчанию) | нулем или положительной скалярной величиной

Capacitance - Емкость фильтра 1e-7 F (по умолчанию) | положительная скалярная величина

Capacitor effective series resistance - Сопротивление конденсатора 1e-6 Ohm (по умолчанию) | нулем или положительной скалярной величиной

Демпферы

Snubber - Модель Snubber None (по умолчанию) | RC snubber

Зависимости

Snubber resistance - Сопротивление 0.1 (по умолчанию) | Ohm | скаляр

Зависимости

Snubber capacitance - Емкость 1e-7 (по умолчанию) | F | скаляр

Зависимости

Примеры моделей

Управление напряжением понижающего конвертера

Управление скоростью BLDC

`G` - Управление затвором коммутационного устройства
вектор | физического сигнала

`G` - Управление затвором коммутационного устройства
вектор электрического |

`G+` - Переключатель управляет положительным выводом
электрический | скаляр

`G-` - Переключатель управляет отрицательным выводом
электрический | скаляр

`1+` - Положительное напряжение постоянного тока 1
электрический | скаляр

`1-` - Отрицательное постоянное напряжение 1
электрический | скаляр

`2+` - Положительное напряжение постоянного тока 2
электрический | скаляр

`2-` - Отрицательное постоянное напряжение 2
электрический | скаляр

`Switching device` - Тип переключателя
`Ideal Semiconductor Switch` (по умолчанию) | `GTO` | `IGBT` | `MOSFET` | `Thyristor` | `Averaged Switch`

`Forward voltage` - Напряжение
`0.8` `V` (по умолчанию) | скаляром

`On-state resistance` - Сопротивление
`0.001` `Ohm` (по умолчанию) | скаляром

`Drain-source on resistance` - Сопротивление
`0.001` `Ohm` (по умолчанию) | скаляром

`Off-state conductance` - Проводимость
`1e-5` `1/Ohm` (по умолчанию) | скаляром

`Threshold voltage` - Порог напряжения
`6` `V` (по умолчанию) | скаляром

`Gate trigger voltage, Vgt` - Порог напряжения
`1` `V` (по умолчанию) | скаляром

`Gate turn-off voltage, Vgt_off` - Порог напряжения
`-1` `V` (по умолчанию) | скаляром

`Holding current` - Текущий порог
`1` `A` (по умолчанию) | скаляром

`Model dynamics` - Модель диода
`Protection diode with no dynamics` (по умолчанию) | `Protection diode with charge dynamics` | `None`

`Forward voltage` - Напряжение
`0.8` `V` (по умолчанию) | скаляром

`On resistance` - Сопротивление
`0.001` `Ohm` (по умолчанию) | скаляром

`Off conductance` - Проводимость
`1e-5` `1/Ohm` (по умолчанию) | скаляром

`Junction capacitance` - Емкость
`50` `nF` (по умолчанию) | скаляром

`Peak reverse current, iRM` - Ток
`-235` `A` (по умолчанию) | скаляром меньше `0`

`Initial forward current when measuring iRM` - Ток
`300` `A` (по умолчанию) | скаляром больше `0`

`Rate of change of current when measuring iRM` - Скорость изменения тока
`-50` `A/us` (по умолчанию) | скаляром

`Reverse recovery time parameterization` - Модель времени восстановления
`Specify stretch factor` (по умолчанию) | `Specify reverse recovery time directly` | `Specify reverse recovery charge`

`Reverse recovery time stretch factor` - Коэффициент растяжения
`3` (по умолчанию) | скаляром больше `1`

`Reverse recovery time, trr` - Время
`15` `us` (по умолчанию) | скаляром

`Reverse recovery charge, Qrr` - Заряд
`1500` `s*uA` (по умолчанию) | скаляром

`Inductance` - Индуктивность фильтра
`1e-6` `H` (по умолчанию) | положительная скалярная величина

`Inductor series resistance` - Сопротивление ряда индукторов
`0` `Ohm` (по умолчанию) | нулем или положительной скалярной величиной

`Capacitance` - Емкость фильтра
`1e-7` `F` (по умолчанию) | положительная скалярная величина

`Capacitor effective series resistance` - Сопротивление конденсатора
`1e-6` `Ohm` (по умолчанию) | нулем или положительной скалярной величиной

`Snubber` - Модель Snubber
`None` (по умолчанию) | `RC snubber`

`Snubber resistance` - Сопротивление
`0.1` (по умолчанию) | `Ohm` | скаляр

`Snubber capacitance` - Емкость
`1e-7` (по умолчанию) | `F` | скаляр

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®
