Second-Order Low-Pass Filter (Discrete or Continuous)

Lowpass второго порядка в дискретном или непрерывном времени

развернуть все на странице
  • Библиотека:

  • Simscape/Электрический/Управление/Общее управление

  • Second-Order Low-Pass Filter (Discrete or Continuous) block

Описание

Блок Second-Order Low-Pass Filter (Discrete or Continuous) реализует фильтр нижних частот второго порядка в соответствии с IEEE Std 421.5-2016[1]. В стандарте фильтр является одним входом, одним выходным сигналом, который используется в PSS1A Power System Stabilizer.

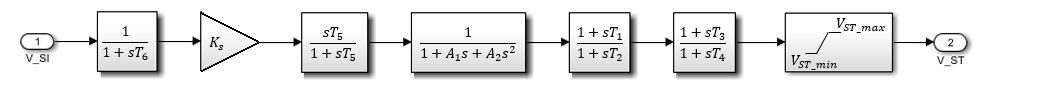

В PSS1A фильтр учитывает некоторые низкочастотные эффекты высокочастотных торсионных фильтров. Это также может помочь сформировать характеристики усиления и фазы стабилизатора.

Чтобы переключиться между непрерывной и дискретной реализациями блока Second-Order Low-Pass Filter (Discrete or Continuous), отрегулируйте значение параметров Sample time.

Начальные условия

Чтобы задать начальные условия этого блока, установите Initialization в:

  • Inherited from block input - Блок устанавливает состояние и выходные начальные условия на начальный вход.

  • Specify as parameter - Блок устанавливает начальное условие состояния на значение Initial state.

Порты

Вход

расширить все

Входной параметр фильтра.

Типы данных: single | double

Выход

расширить все

Отфильтрованный выход. Выход имеет то же количество элементов, что и вход.

Типы данных: single | double

Параметры

расширить все

A1 коэффициент фильтра частоты обусловления сигнала s.

A2 коэффициент фильтра частоты обусловления сигнала s2.

Задайте начальное условие состояния для этого блока. Для получения дополнительной информации см. «Начальные условия».

Блокируйте начальное состояние.

Зависимости

Чтобы включить этот параметр, установите Initialization равным Specify as parameter.

Время между последовательными выполнениями блоков. Во время выполнения блок производит выходы и, при необходимости, обновляет свое внутреннее состояние. Для получения дополнительной информации смотрите Что такой Шаг расчета? и задайте шаг расчета.

Для унаследованной операции в дискретном времени задайте -1. Для операции в дискретном времени задайте положительное целое число. Для непрерывной операции задайте 0.

Если этот блок находится в маскированной подсистеме или другой альтернативной подсистеме, которая позволяет переключаться между непрерывной операцией и дискретной операцией, продвигайте параметр шага расчета. Продвижение параметра шага расчета обеспечивает правильное переключение между непрерывной и дискретной реализациями блока. Для получения дополнительной информации см. Раздел «Увеличение параметра до маски».

Ссылки

[1] Рекомендуемая практика IEEE для системных моделей возбуждения для исследований устойчивости системы степеней. IEEE Std 421.5-2016. Piscataway, NJ: IEEE-SA, 2016.
