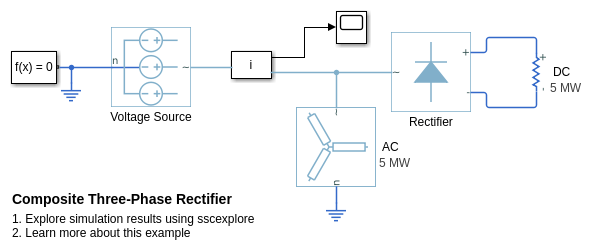

Это модель основы для примеров рабочего процесса анализа.

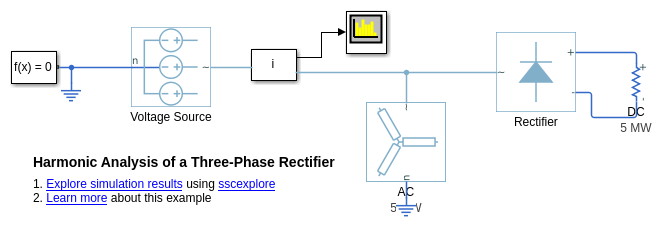

Используйте функции, которые анализируют данные логгирования Simscape™, чтобы получить гармонические величины, вычислить общий процент гармонических искажений и построить гармонические величины. Модель, к которой применяется этот анализ, представляет собой трехфазный выпрямитель. Показаны следующие функции ee_getHarmonics

Модель двухшинной трехфазной сети степени. Модель использует три образцов Исходного блока Load Flow от Simscape™ Electrical™, один сконфигурирован как шина качания, один сконфигурирован как шина PV и один сконфигурирован как нагрузка PQ. Шина PV регулирует свой выход на напряжении 1,025 номинального напряжения и для подачи 80MW активной степени в сеть. Шина Swing регулирует напряжение на другом конце линии электропередачи, чтобы оно было один раз выше номинального напряжения, и она подает необходимую степень в сеть, так что общие активные и реактивные степени балансируют. Решатель инициализации Simscape определяет необходимые внутренние амплитуды начального напряжения и фазы как в шине PV, так и в шине Swing, чтобы начать в установившемся состоянии.

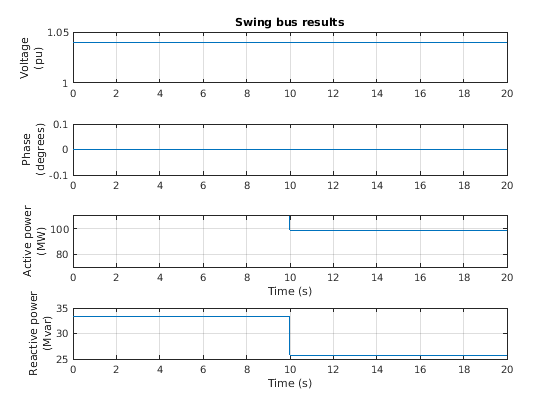

Модель сети трехфазных степеней с 9 шинами. Этот пример основан на эталонном тесте IEEE, более подробную информацию о котором можно найти в «Степени System Control and Stability» П. М. Андерсона и А. А. Фуада (IEEE Press, 2003). Simscape™ инициализирует два генератора с заданными степенями и контактными напряжениями и инициализирует оставшийся генератор шины переключения, чтобы соответствовать только заданному напряжению. Получившееся решение потока нагрузки добавляется к каждой из шин после постсимуляции. Четыре строки соответствуют напряжению в относительных единицах, фазе, активной степени и реактивной степени соответственно. Если посмотреть на шину 1, то из аннотации видно, что качающийся генератор подает в сеть 76.4MW активной степени и 27.5MVAr или реактивной степени. Различия от исходного бенчмарка связаны с используемыми моделями линий электропередачи и строениями трансформаторов.

Инициализируйте трехфазный асинхронный двигатель как часть анализа потока нагрузки. При инициализации асинхронной машины, которая непосредственно соединена с сетью переменного тока, в установившемся состоянии существует одна степень свободы, которая может быть установлена любым крутящим моментом вала, мощностью вала, скоростью двигателя или электроэнергией.

Инициализируйте синхронную машину как часть анализа потока нагрузки. При инициализации синхронной машины существуют две степени свободы, которые могут быть заданы любыми двумя углами ротора, активной мощностью, реактивной мощностью и контактным напряжением. Пара переменных, которые ограничены, задается выпадающим меню типа source, которое имеет опции шины Swing, шины PV и шины PQ. Здесь машина сконфигурирована для шины swing с напряжением 1,02 в относительных единицах и фазой нули степеней.

Схема усилителя звука на основе N-канала JFET. Желаемая рабочая точка принимается Vds = 5V, Id = 2mA и Vgs = -2V. Таблица данных производителя задает значения проводимости прямого переноса и выходной проводимости JFET как 3mS и 50uS. Эти значения используются для заполнения маски блока N-Channel JFET.

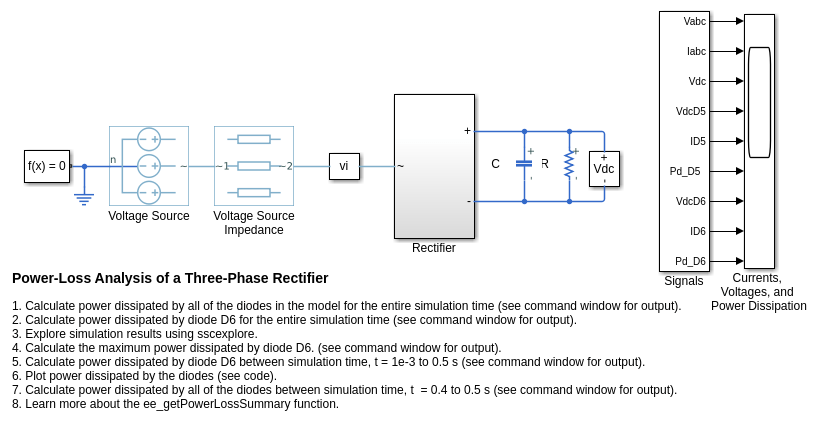

Выполните анализ потерь мощности, используя функцию ee_getPowerLossSummary и переменную power_dissipated. Выпрямитель содержит шесть блоков Diode. Диоды D1, D2, D4 и D5 каждый рассеивается, в среднем, 52,19 Вт в течение 0,5 секунды симуляции. Диоды D3 и D6 каждый рассеивают среднее значение 52,22 Вт в течение одного и того же периода времени, потому что они испытывают 340 Вт переходный скачок рассеяния мощности из-за зарядки конденсатора постоянной нагрузки до t = 1e-3 с. Для каждого диода средняя степень, рассеянная, когда выпрямитель работает в установившемся состоянии, t = 0,4- 0,5 с, равна 52,19 W.
