В данном примере сгенерируйте полосы частот для анализа компонентов сигнала вокруг первых 5 гармоник частоты питания сети.

При основной частоте 60 Гц, частоте переменного тока в источнике степени сети используйте faultBands чтобы сгенерировать первые 5 гармоник питания сети.

F0 = 60;
N0 = 1:5;
FB = faultBands(F0,N0)

FB = 5×2

   58.5000   61.5000
  118.5000  121.5000
  178.5000  181.5000
  238.5000  241.5000
  298.5000  301.5000

FB возвращается как массив 5x2 с шириной полосы частот по умолчанию 5% от F0 что составляет 3 Гц. Первый столбец в FB содержит значения $$F-\frac{W}{2}$$, в то время как второй столбец содержит все значения $$F+\frac{W}{2}$$ для каждой гармоники.

В данном примере рассмотрим асинхронный двигатель с сломанными стержнями ротора. При нормальной операции с нагрузкой скорость ротора всегда отстает от скорости магнитного поля, позволяя стержням ротора срезать магнитные линии силы и создавать полезный крутящий момент. Это различие называется скольжением. Учитывая значение скольжения 0,03 в системе со сломанными роторами, создайте полосы частот для компонентов боковой полосы вокруг основной частоты 60 Гц.

F0 = 60;
N0 = 1:2;
slip = 0.03;
F1 = 2*slip*F0;
N1 = 1:3;
[FB,info] = faultBands(F0,N0,F1,N1)

FB = 12×2

   47.7000   50.7000
   51.3000   54.3000
   54.9000   57.9000
   62.1000   65.1000
   65.7000   68.7000
   69.3000   72.3000
  107.7000  110.7000
  111.3000  114.3000
  114.9000  117.9000
  122.1000  125.1000
      ⋮

info = struct with fields:
           Centers: [1x12 double]
            Labels: [1x12 string]
    HarmonicGroups: [1 1 1 1 1 1 2 2 2 2 2 2]

Создайте полосы частот для анализа компонентов сигнала вокруг первых трех гармоник частоты питания электрической сети.

При основной частоте 60 Гц переменный ток в источнике степени сети используйте faultBands визуализировать первые 3 гармоники питания сети.

F0 = 60;
N0 = 1:3;

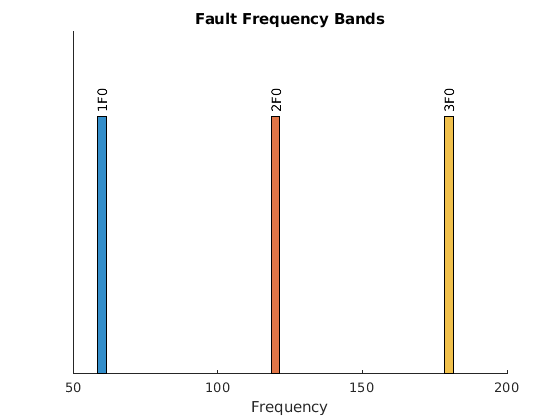

faultBands(F0,N0)

На графике наблюдайте следующее:

Чтобы лучше захватить ожидаемые изменения фактических системных сигналов вокруг номинальных частот отказа, установите ширины каждой полосы значений 10 Гц.

faultBands(F0,N0,'Width',10)

В данном примере рассмотрим асинхронный двигатель с статическими и динамическими эксцентриситетами ротора. Построение и визуализация полос частот для 4 боковых полосных компонентов асинхронного двигателя с 4 парами полюсов вокруг основной частоты из-за эксцентриситетов ротора.

F0 = 60;
N0 = 1;
slip = 0.029;
polePairs = 4;
F1 = 2*F0*(1-slip)/polePairs

F1 = 29.1300

N1 = 0:4;

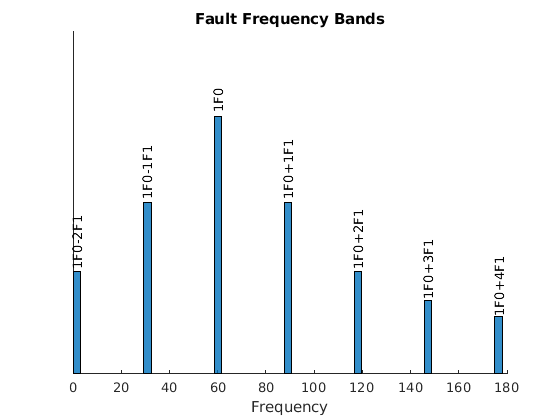

faultBands(F0,N0,F1,N1)

Warning: Truncated or removed negative fault frequency bands.

Чтобы избежать усечения отрицательных полос частот отказа, установите 'Folding'to true чтобы сложить их на положительную ось частоты.

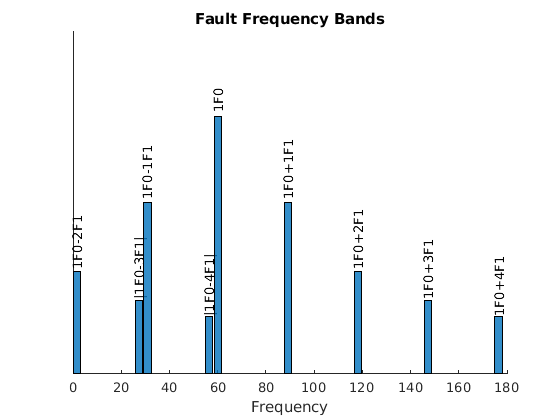

faultBands(F0,N0,F1,N1,'Folding',true)

Заметьте, что частоты боковой полосы 1F0-3F1 и 1F0-4F1 теперь видны на положительной оси.
