sarrange

Максимальная однозначная область значений наклона РСА

Свернуть все на странице

    Синтаксис

    mur = sarrange(v,daz,df)
    mur = sarrange(v,daz,df,Name,Value)

    Описание

    пример

    mur = sarrange(v,daz,df) возвращает максимальную однозначную область значений наклона радара с синтезированной апертурой (РСА) системы.

    пример

    mur = sarrange(v,daz,df,Name,Value) задает дополнительные опции, используя аргументы имя-значение. Опции включают угол конуса Доплера и коэффициент отката антенны.

    Примеры

    свернуть все

    Открыть Live Script

    Рассчитать максимальную однозначную область значений бокового бортового РСА, работающих в широком направлении с переменной скоростью датчика от 20 м/с до 300 м/с. Антенна РСА имеет размерность апертуры 3 м в азимутальном направлении и передатчик, работающий с 5-процентным коэффициентом заполнения. Постройте график полученной однозначной области значений как функции от скорости датчика.

    v = 20:10:300;
daz = 3;
d = 0.05;

    Вычислите максимальную однозначную область значений в метрах. Примите коэффициент отката антенны 1,5. Преобразуйте область значений в морские мили.

    Rmet = sarrange(v,daz,d,'RollOff',1.5);
Rnau = Rmet*0.00053996;

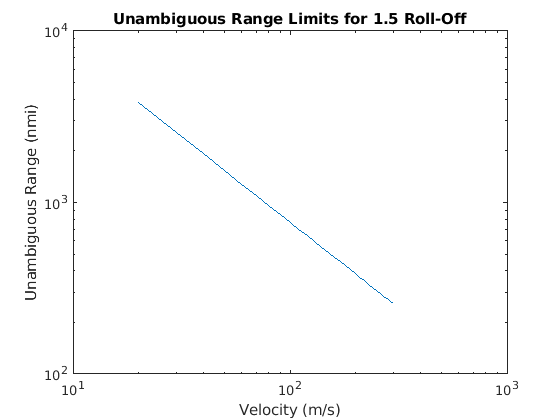

    Постройте график однозначной области значений как функции скорости датчика.

    loglog(v,Rnau)

axis([10 1000 100 10000])
xlabel('Velocity (m/s)')
ylabel('Unambiguous Range (nmi)')
title('Unambiguous Range Limits for 1.5 Roll-Off')

    Figure contains an axes. The axes with title Unambiguous Range Limits for 1.5 Roll-Off contains an object of type line.

    Входные параметры

    свернуть все

    Скорость датчика в метрах в секунду, заданная как положительный действительный скаляр или вектор.

    Типы данных: double

    Ширина антенны в азимутальном направлении в метрах, заданная как положительный действительный скаляр.

    Типы данных: double

    Коэффициент заполнения, заданный как положительный действительный скаляр в области значений [0, 1] или вектор. Коэффициент заполнения определяется как отношение ширины импульса к периоду импульса.

    Типы данных: double

    Аргументы в виде пар имя-значение

    Задайте необязательные разделенные разделенными запятой парами Name,Value аргументы. Name - имя аргумента и Value - соответствующее значение. Name должны находиться внутри кавычек. Можно задать несколько аргументов в виде пар имен и значений в любом порядке Name1,Value1,...,NameN,ValueN.

    Пример: 'RollOff',1.2,'ConeAngle',120

    Угол допплеровского конуса в степенях, заданный в виде скаляра в области значений [0, 180]. Этот аргумент идентифицирует направление к сцене относительно направления движения массива.

    Типы данных: double

    Коэффициент отката антенны, заданный как положительный действительный скаляр. Этот аргумент обеспечивает коэффициент надежности, который препятствует сглаживанию возвратов основной сети во временном интервале частоты повторения импульса (PRF). Скорректируйте коэффициент свертывания, чтобы сделать PRF больше, чем основная доплеровская полоса пропускания.

    Типы данных: double

    Выходные аргументы

    свернуть все

    Максимальная однозначная область значений, возвращенный как матрица. Строки mur соответствуют значениям скорости в v. Столбцы mur соответствуют значениям коэффициентов заполнения в df.

    Расширенные возможности

    Генерация кода C/C + +
    Сгенерируйте код C и C++ с помощью Coder™ MATLAB ®

    .

    См. также

    | | | |

    Введенный в R2021a
