smith(hnet,i,j) строит графики (i, j)^th параметр сетевого объекта hnet на Смите^® График.

lineseries = smith(hnet,i,j) возвращает объект свойства ряда линий lineseries. The lineseries объект может использоваться, чтобы задать свойства данных на графике Смита.

Объекты данных RFCKT или RF

smith(h,circuitPara) строит графики параметров цепи circuitPara из объекта данных RFCKT или RF h на графике Смита. В этом синтаксисе можно задать несколько параметров цепи.

smith(h,circuitPara,xAxisPara,xAxisFmt) строит графики параметров цепи circuitPara на графике Смита вместе с переменными xAxisPara и их соответствующий формат xAxisFmt.

Вывод xAxisPara и xAxisFmt для объекта данных RFCKT или RF h использование listparam(h) и listformat(h,'xAxisPara') команды, соответственно.

smith(h,circuitPara,xAxisPara,xAxisFmt,opCon,opVal) строит графики параметров цепи на графике Смита с рабочими условиями opCon и рабочие значения opVal для объекта схемы h.

Вывод рабочих условий для объекта данных RFCKT или RF h использование getop(h) команда

smith(___,Name,Value) строит графики данных объекта данных RFCKT или RF с аргументами имя-значение. Задайте аргумент имя-значение после любой комбинации входных аргументов в предыдущих синтаксисах.

smith(___,gridType) строит графики данных объекта данных RFCKT или РФ на графике Смита с заданным типом сетки.

[lineseries,hsm] = smith(___) возвращает объект свойства ряда линий lineseries и объект свойства графика Смита hsm.

Примеры

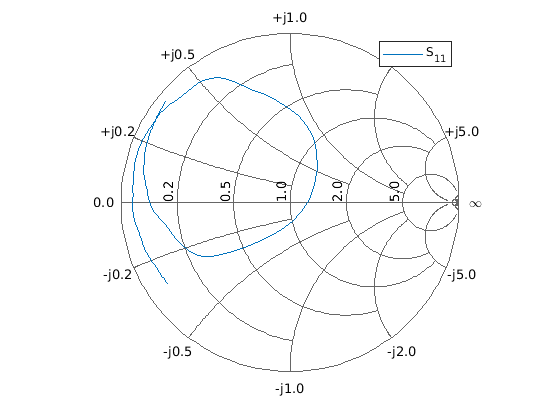

Графическое изображение S-параметров на графике Смита

Создайте объект S-Parameters из заданного файла.

S = sparameters('default.s2p');

Постройте график входного коэффициента отражения, S11 на графике Смита.

smith(S,1,1)

Изменение цвета линии данных радиочастотного фильтра на графике Смита

Создайте объект S-параметров из указанного файла Touchstone ® радиочастотного фильтра.

S = sparameters('RFBudget_RF.s2p');

Постройте график входного коэффициента отражения, S11 на графике Смита.

lineseries = smith(S,1,1)

lineseries =
  Line (S_{11}) with properties:

              Color: [0 0.4470 0.7410]
          LineStyle: '-'
          LineWidth: 0.5000
             Marker: 'none'
         MarkerSize: 6
    MarkerFaceColor: 'none'
              XData: [1x600 double]
              YData: [1x600 double]
              ZData: [1x0 double]

  Show all properties

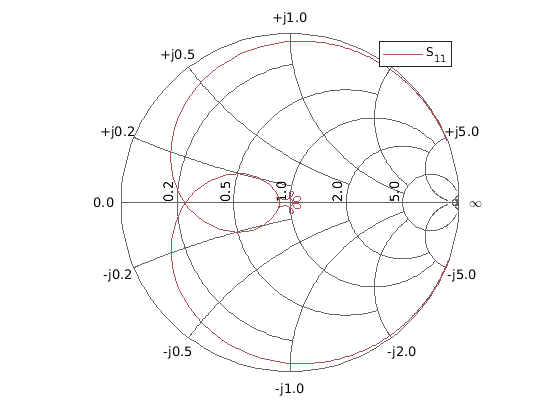

Измените цвет S11 линии данных на графике Смита.

lineseries.Color = [0.7 0.3 0.35]

lineseries =
  Line (S_{11}) with properties:

              Color: [0.7000 0.3000 0.3500]
          LineStyle: '-'
          LineWidth: 0.5000
             Marker: 'none'
         MarkerSize: 6
    MarkerFaceColor: 'none'
              XData: [1x600 double]
              YData: [1x600 double]
              ZData: [1x0 double]

  Show all properties

Постройте входной и выходной коэффициенты отражения на графике Смита

Импортируйте параметры сети, данные о шуме и данные о степени из default.amp файл в объект усилителя h.

h = read(rfckt.amplifier,'default.amp');

Установите метод интерполяции объекта усилителя, h, в cubic.

h.IntpType = 'cubic';

Постройте график параметров S11 и S22 объекта усилителя h на графике Z Smith.

lineseries = smith(h,'S11','S22');
lineseries(1).LineStyle = '-';
lineseries(1).LineWidth = 1;
lineseries(2).LineStyle = ':';
lineseries(2).LineWidth = 1;

Постройте выход степени усилителя

Создайте объект усилителя из указанного файла P2D.

ckt1 = read(rfckt.amplifier, 'default.p2d');

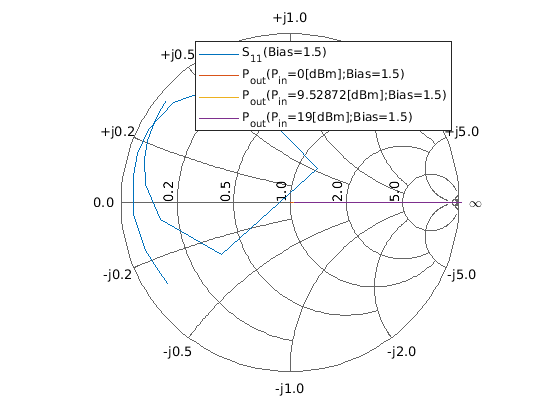

Постройте график входного коэффициента отражения и выходной степени усилителя.

smith(ckt1,'S11','Pout','Freq','GHz');

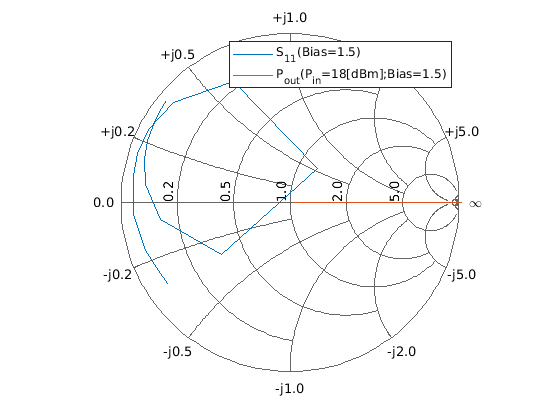

Постройте график выходной степени усилителя, когда входная степень на 18 дБм.

 smith(ckt1,'S11','Pout','Freq','GHz','bias',1.5,'Pin',18);

Постройте данные усилителя на графике Смита

Создайте объект усилителя из указанного файла Touchstone ®.

amp = read(rfckt.amplifier,'default.s2p');

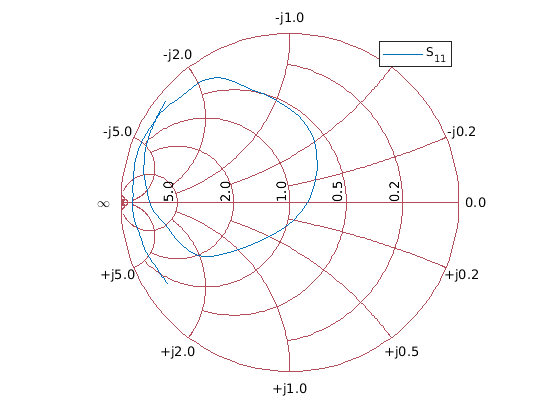

Установите параметры цепи следующим S11 и тип сетки как y и постройте график данных усилителя на графике Смита.

[lineseries,hsm] = smith(amp,'S11','y');

Измените цвет графика Смита.

set(hsm,'Color',[0.7 0.3 0.35]);

Входные параметры

`hnet` - объект параметра сети RF
`abcdparameters` | `sparameters` | `yparameters` | `zparamters` | `gparameters` | `hparamters` | `tparameters`

Объект сетевого параметра RF, заданный как один из следующих объектов:

Примечание

Используйте smithplot функция для построения графика параметров сети, которые не являются частью объекта данных RFCKT или RF, но заданы как векторные данные.

`i,j` — (i, j)^th параметр сетевого объекта
положительные целые числа

(i, j)^th параметр сетевого объекта, hnet, заданный как положительные целые числа.

Когда hnet является объектом параметра гибридного или гибридного g, задайте i и j в области значений [1,2] .
Когда hnet является объектом ABCD, S, Y или Z-параметров, задает i и j так, что они меньше или равны количеству портов в hnet.

Пример: smith(hnet,2,1)

`h` - объект данных RFCKT или РФ
`rfckt` или `rfdata` объект

Объект данных RFCKT или RF, заданный как rfckt или rfdata объект.

Полный список объектов данных RFCKT и RF см. в разделах Объекты схемы RF и Объекты данных RF.

`circuitPara` - Действительный параметр объекта RFCKT или RF
вектор символов | строковый скаляр

Допустимый RFCKT или параметр объекта данных, заданный как вектор символов или строковый скаляр.

Использование listparam(h) для получения списка допустимых параметров для схемы или объекта данных h. Можно также использовать listformat(h,parameter) для просмотра допустимых форматов для определенного параметра.

`xAxisPara` - Независимые переменные для построения графика с параметрами цепи
`Pin` (по умолчанию) | `Freq` | `AM` | вектор символов | строковый скаляр

Независимые переменные для построения графика с параметрами цепи, circuitPara, заданный как вектор символов или строковый скаляр.

В этой таблице показаны обычно используемые circuitPara и соответствующие им xAxisPara значения. Функция использует значения по умолчанию, перечисленные в таблице, если вы не задаете xAxisPara .

`circuitPara` Значение	`xAxisPara` Значение
`Pout`, `Phase`, `LS11`, `LS12`, `LS21`, `LS22`	`Pin` (по умолчанию), `Freq`
`S11`, `S12`, `S21`, `S22`, `NF`, `IIP3`, `OIP3`, `GroupDelay`, `VSWRIn`, `VSWROut`, `GammaIn`, `GammaOut`, `FMIN`, `GammaOPT`, `RN`, `TF1`, `TF2`, `Gt`, `Ga`, `Gp`, `Gmag`, `Gmsg`, `GammaMS`, `GammaML`, `K`, `Delta`, `Mu`, `MuPrime`	`Freq`
`AM/AM`, `AM/PM`	`AM`

`xAxisFmt` — `xAxisPara` формат
`dBm` (по умолчанию) | символьный вектор | строковый скаляр

xAxisPara формат, заданный как вектор символов или строковый скаляр. Вам не нужно указывать xAxisFmt когда xAxisPara является рабочим условием.

В этой таблице показаны обычно используемые xAxisPara и соответствующие им xAxisFmt. Функция использует значения по умолчанию, перечисленные в таблице, если вы не задаете xAxisFmt .

xAxisPara Значение xAxisFmt Значение

Pin dBm (по умолчанию), mW, W, dBW

`xAxisPara` Значение	`xAxisFmt` Значение
`Pin`	`dBm` (по умолчанию), `mW`, `W`, `dBW`
`Freq`	`THz`, `GHz`, `MHz`, `KHz`, `Hz` По умолчанию `xAxisFmt` выбран таким образом, чтобы обеспечить лучшее масштабирование для данного `xAxisPara` значения.
`AM`	`Magnitude (decibels)` (по умолчанию), `Magnitude (linear)`

Freq

THz, GHz, MHz, KHz, Hz

По умолчанию xAxisFmt выбран таким образом, чтобы обеспечить лучшее масштабирование для данного xAxisPara значения.

AM Magnitude (decibels) (по умолчанию), Magnitude (linear)

Пример: smith(h,'Pout','Pin','mW') строит графики данных на диаграмме Смита для объекта схемы, h, с xAxisPara установлено на 'Pin' и xAxisFmt установлено на 'mW'.

`opCon` - Условия работы
строковый скаляр | вектор символов

Рабочие условия, выведенные из P2D или S2D файла, заданные как строковый скаляр или вектор символов.

Для некоторых параметров схемы можно задать набор значений частоты или входной степени, при которых графики функций заданного параметра.

Для примера:

При построении графика параметров S большого сигнала как функции от входа степени можно задать интересующие частотные точки используя opCon и opVal аргументы.
При построении графика параметров S большого сигнала как функции от частоты можно задать интересующие уровни входной степени используя opCon и opVal аргументы.
При построении графика параметров как функции от рабочего условия можно задать как частотное, так и входное значения степени используя opCon и opVal аргументы.

Введите getop(h) команда в командной строке для получения условий работы объекта RF-схемы h.

`opVal` - Значение условий работы
скаляр

Значение условий работы, заданных с помощью opCon аргумент, заданный как скаляр.

Пример: smith(h,'Pout','Pin','mW','bias',1.5) строит графики данных на диаграмме Смита для объекта схемы, h, с opCon установлено на 'bias' и value установлено на 1.5.

`gridType` - тип сетки графика Смита
`'z'` (по умолчанию) | `'y'` | `'zy'` | вектор символов | строковый скаляр

Тип сетки графика Смита, заданный как вектор символов или строковый скаляр.

Пример: smith(h,'Pout','Pin','mW','bias',1.5,'Freq',2.4,'y') строит графики данных на диаграмме Смита для объекта схемы, h, с типом сетки Smith графика, установленным на допустимую сетку.

Аргументы в виде пар имя-значение

Задайте необязательные разделенные разделенными запятой парами Name,Value аргументы. Name - имя аргумента и Value - соответствующее значение. Name должны находиться внутри кавычек. Можно задать несколько аргументов в виде пар имен и значений в любом порядке Name1,Value1,...,NameN,ValueN.

Пример: smith(h,'Pout','Pin','mW','bias',1.5,'Freq',2.4)

`'Freq'` - Значение частоты
положительная скалярная величина

Значение частоты, используемое для построения графика Смита, заданное как разделенная разделенными запятой парами, состоящая из 'Freq' и положительная скалярная величина в Гц.

`'Pin'` - Входной уровень степени
скаляр

Входной уровень мощности, используемый для построения графика Смита, заданный как разделенная разделенными запятой парами, состоящая из 'Pin' и скаляром в дБм.

`'fin'` - Входное значение частоты для построения векторной степени
положительная скалярная величина

Входное значение частоты, используемое для построения графика степени сдвига на графике Смита, заданное как разделенная разделенными запятой парами, состоящая из 'fin' и положительная скалярная величина в Гц.

Когда объект входа к функции является rfckt.mixer объект, значение по умолчанию fin - частота входа, при которой амплитуда в децибелах параметра _S21 миксера самая высокая.
Когда объект входа к функции является rfckt.cascde объект, значение по умолчанию fin - частота входа, при которой величина параметра _S21 первого смесителя в каскаде самая высокая.

Выходные аргументы

`lineseries` - Объект свойства линейного ряда
Вектор-столбец

Линия объект свойства серии, возвращенный как вектор-столбец.

`hsm` - Свойства графика Смита
`rfchart.smith` объект

Свойства графика Смита, возвращенные как rfchart.smith объект.
