chebwin

Описание

пример

w = chebwin(L) возвращает L-точка окна Чебышева.

w = chebwin(L,r) возвращает L-точка окна Чебышева с использованием коэффициента величины r дБ.

Примеры

свернуть все

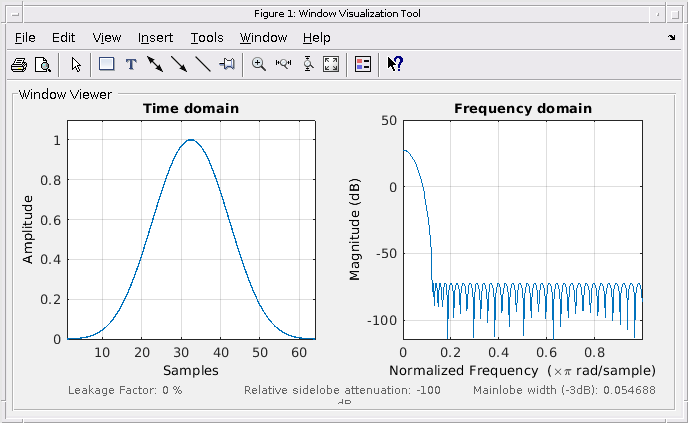

Создайте 64-точечное окно Чебышева с 100 дБ ослабления бокового колеса. Отобразите результат с помощью wvtool.

L = 64;
bw = chebwin(L);
wvtool(bw)

Figure Window Visualization Tool contains 2 axes and other objects of type uimenu, uitoolbar, uipanel. Axes 1 with title Time domain contains an object of type line. Axes 2 with title Frequency domain contains an object of type line.

Входные параметры

свернуть все

Длина окна, заданная как положительное целое число.

Типы данных: single | double

Ослабление Sidelobe в дБ, заданное как положительное целое число. Окно Чебышева имеет величину преобразования Фурье r дБ ниже мейнлобной величины.

Типы данных: single | double

Выходные аргументы

свернуть все

Окно Чебышева, вернулось как вектор-столбец.

Примечание

Если вы задаете одноточечное окно (L = 1), значение 1 возвращается.

Совет

Программный продукт метода проекта equiripple, используемый в chebwin - наличие импульсов в конечных точках временной характеристики. Импульсы обусловлены боковыми элементами постоянного уровня в частотный диапазон. Величина импульсов находится в порядке размера спектральных боковых отверстий. Если боковые элементы большие, эффект в конечных точках может быть значительным. Для получения дополнительной информации об этом эффекте см. [2].

Эквивалентная шумовая полоса Окна Чебышева не растет монотонно с увеличением ослабления бокового шва, когда ослабление меньше, чем около 45 дБ. Для спектрального анализа используйте большие значения ослабления бокового элоба или, если вам нужно работать с небольшими ослаблениями, используйте окно Кайзера.

Ссылки

[1] Комитет по цифровой обработке сигналов Общества акустики, речи и обработки сигналов IEEE, eds. Программы для цифровой обработки сигналов. Нью-Йорк: IEEE Press, 1979, программа 5.2.

[2] harris, fredric j. Многоступенчатая обработка сигналов для систем связи. Upper Saddle River, NJ: Prentice Hall PTR, 2004, pp. 60-64.

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ MATLAB ®

.

См. также

Приложения

Функции

Представлено до R2006a
