taylorwin

Окно Тейлора

Свернуть все на странице

Синтаксис

w = taylorwin(L)
w = taylorwin(L,nbar)
w = taylorwin(L,nbar,sll)

Описание

w = taylorwin(L) возвращает L-point Окно Тейлора.

w = taylorwin(L,nbar) возвращает L-point Окно Тейлора с числом (nbar) боковых участков почти постоянного уровня, примыкающих к мэнлобу.

пример

w = taylorwin(L,nbar,sll) возвращает L-point Окно Тейлора с максимальным уровнем бокового колеса sll дБ относительно пика мэнлоба.

Примеры

свернуть все

Открыть Live Script

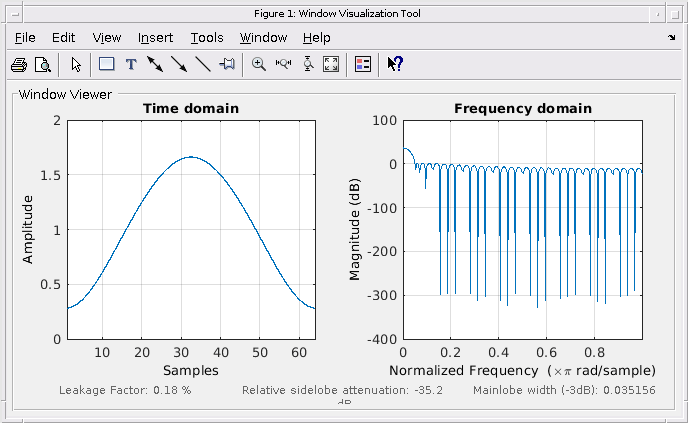

Сгенерируйте 64-точечное окно Тейлора с четырьмя почти постоянными боковинами и пиковым уровнем боковины -35 дБ относительно пика мэйнлоба. Визуализируйте результат с помощью wvtool.

w = taylorwin(64,4,-35);
wvtool(w)

Figure Window Visualization Tool contains 2 axes and other objects of type uimenu, uitoolbar, uipanel. Axes 1 with title Time domain contains an object of type line. Axes 2 with title Frequency domain contains an object of type line.

Входные параметры

свернуть все

Длина окна, заданная как положительное целое число.

Типы данных: single | double

Количество боковых элементов почти постоянного уровня, смежных с мэнлобом, заданное в виде положительного целого числа. Эти боковые элементы являются «почти постоянными уровнями», потому что в переходной области происходит некоторый распад.

Максимальный уровень бока относительно пика мэнлоба, заданный как действительный отрицательный скаляр в дБ. Производит боковины с peaks sll дБ ниже пика материка.

Выходные аргументы

свернуть все

Окно Тейлора, вернулось как вектор-столбец.

Алгоритмы

Окна Тейлора похожи на окна Чебышева. У Окна Чебышева самый узкий возможный мэйнлобе для заданного уровня бокового колеса, но окно Тейлора позволяет делать компромиссы между шириной мэйнлоба и уровнем бокового колеса. Распределение Тейлора избегает разрывов ребер, поэтому боковые элементы окна Тейлора уменьшаются монотонно. Коэффициенты окна Тейлора не нормированы. Окна Тейлора обычно используются в радиолокационных приложениях, таких как взвешивание радара с синтезированной апертурой изображения и проекта антенны.

Ссылки

[1] Брукнер, Илай. Практические антенные системы фазированной решетки. Бостон: Артек Хаус, 1991.

[2] Каррара, Уолтер Г., Рональд М. Майевский и Рон С. Гудман. Spotlight Радара с синтезированной апертурой: Алгоритмы обработки сигналов. Бостон: Artech House, 1995, Приложение D.2.

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ MATLAB ®

.

См. также

Приложения

Функции

Введенный в R2006a
