Постройте графики данных или результатов симуляции на шпалерном графике
trellisplot = sbiotrellis(data,groupCol,xCol,yCol)data как определено переменной столбца группы groupCol в свой собственный подграфик. Данные, заданные в столбце xCol строится на графике относительно данных, заданных в столбцах (столбцах ) yCol.
trellisplot = sbiotrellis(data,fcnHandle,groupCol,xCol,yCol)data как определено переменной столбца группы groupCol в свой собственный подграфик. sbiotrellis создает подграфик путем вызова указателя на функцию, fcnHandle, с входными параметрами, заданными data столбцы xCol и yCol. The fcnHandle не может быть пустым и должен быть указан.
The fcnHandle должна иметь подпись fcnHandle(x,y), где x является числовым вектором-столбцом и y - матрица с одинаковым числом строк, как и x.
Например, если вы хотите создать шпалерный график с логарифмической осью Y, используйте @semilogy как указатель на функцию, где semilogy - функция, которая строит графики данных с логарифмической шкалой для оси Y.
trellisplot = sbiotrellis(simData,fcnHandle,xCol,yCol)simData в свой собственный подграфик. sbiotrellis создает подграфик путем вызова указателя на функцию, fcnHandle с входными параметрами, заданными столбцами xCol и yCol. The fcnHandle может быть пустым ('' или []). Если он пуст, график времени по умолчанию создается с помощью указателя @plot.
The fcnHandle должна иметь подпись fcnHandle(simDataI,xCol,yCol), где simDataI является единичным SimData объект, и xCol и yCol являются соответствующими входными параметрами, sbiotrellis.
Совет
Используйте plot метод объекта sbiotrellis для наложения SimData объект или dataset на существующем sbiotrellis график. Для примера, plot(trellisplot,...) добавляет график к объекту trellisplot. The SimData или dataset строящийся график должен иметь то же количество элементов или групп, что и trellisplot объект. The plot метод имеет те же входные параметры, что и sbiotrellis.
Загрузите образец набора данных. Данные содержат измерения концентрации лекарственного средства в центральном и периферийном отделениях для 30 субъектов.

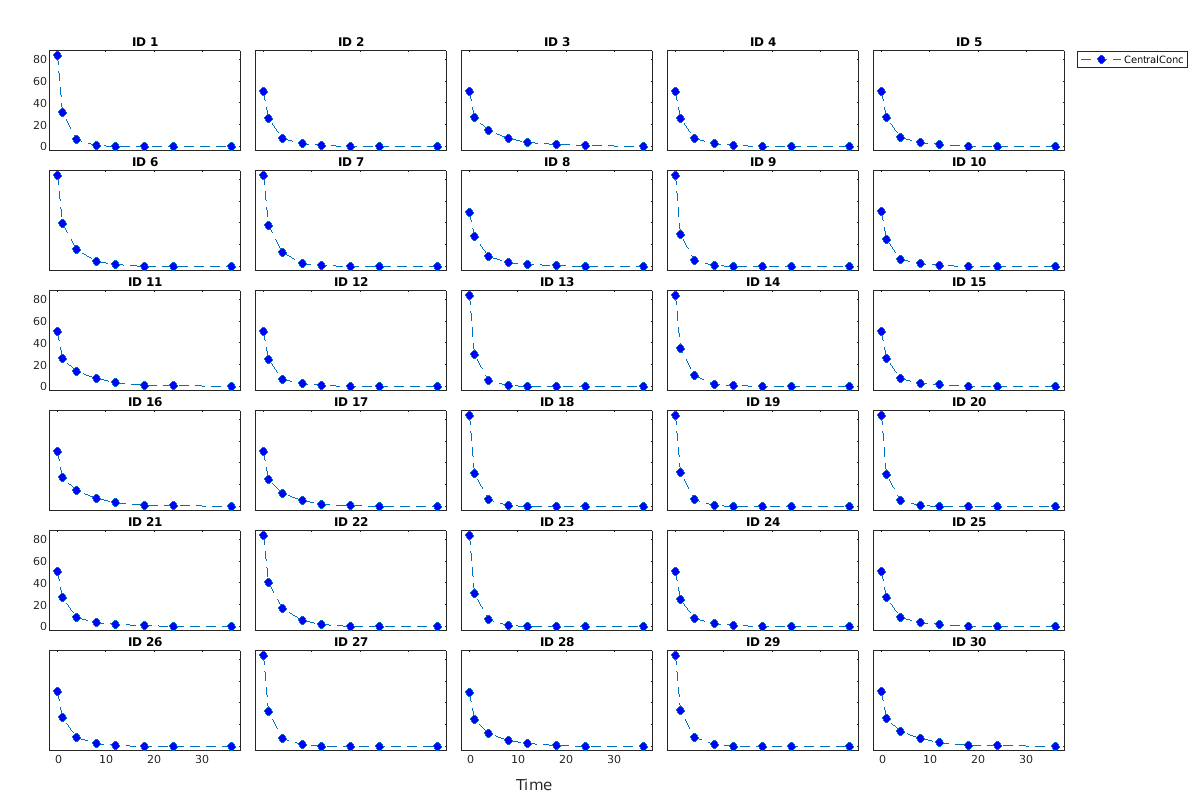

load('sd5_302RAgeSex.mat');Создайте решетчатый график центральных концентраций для каждого субъекта.
t = sbiotrellis(data, 'ID', 'Time', 'CentralConc',... 'Marker', 'o','LineStyle','--','MarkerFaceColor','b'); % Resize the figure. t.hFig.Position(:) = [100 100 1200 800];

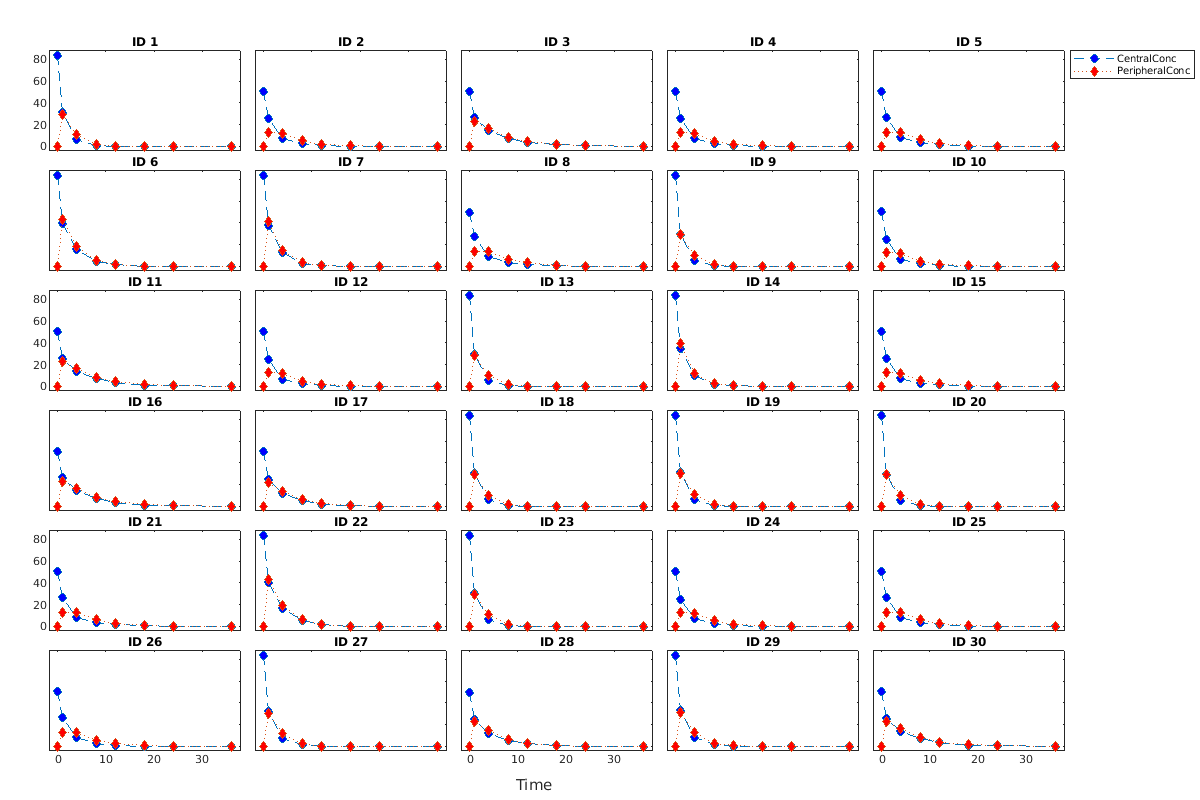

Используйте plot способ объекта sbiotrellis для наложения данных о периферийной концентрации на тот же график.
plot(t,data,'ID','Time','PeripheralConc','Marker','d',... 'LineStyle',':','MarkerFaceColor','r');

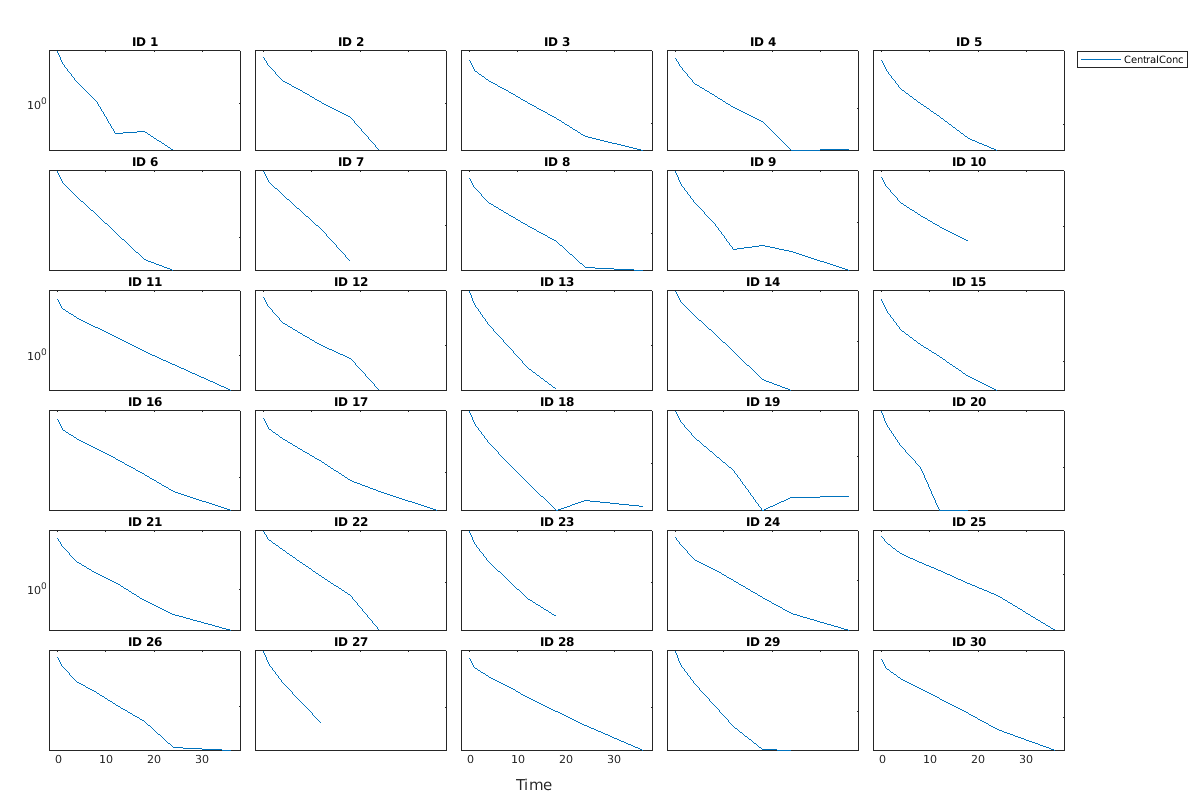

Задайте указатель на функцию @semilogy чтобы изменить ось Y на логарифмическую шкалу.
t2 = sbiotrellis(data,@semilogy,'ID','Time','CentralConc'); %Resize the figure t2.hFig.Position(:) = [100 100 1200 800];

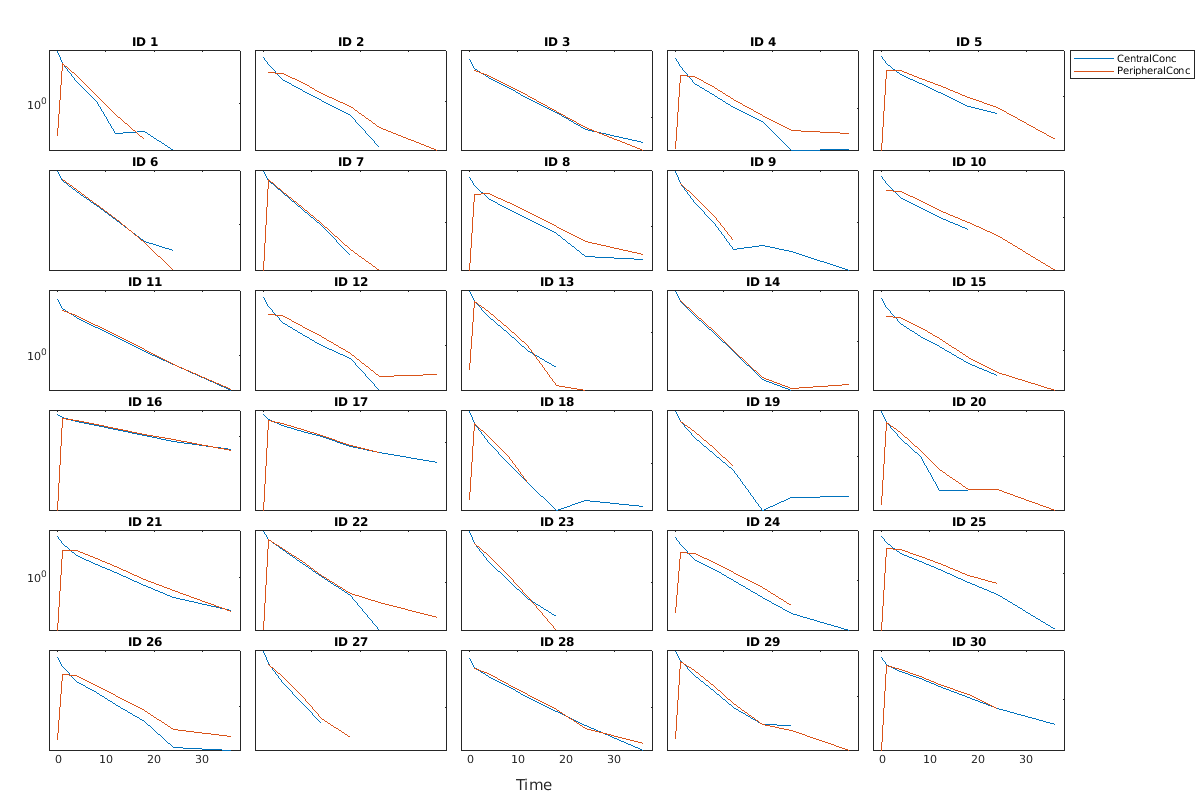

plot(t2,data,@semilogy,'ID','Time','PeripheralConc');
