Entity Selector

Выбор сущностей

Библиотека:
SimEvents

Описание

Блок Entity Selector выбирает сущности из нескольких потоков готовых к уходу сущностей и сопоставляет их со ссылочной сущностью. Можно использовать этот блок для сценариев моделирования, которые включают элементы, которые должны совпадать на основе входа. Например, можно смоделировать объект, который производит детали, совпадающие с соответствующим порядком.

Блок сначала принимает ссылку сущности со своими Key entity attribute name. Затем блок выбирает соответствующую сущность с Matching entity attribute name(s) из каждого из других входных портов, принимающих входные сущности. Соответствие основано на равенстве заданных значений атрибутов. Когда совпадение найдено во всех потоках сущностей, набор соответствующих сущностей и ключевой сущность становятся готовыми к уходу.

Блок Entity Store может использоваться как временный контейнер для сущностей, выбираемых блоком Entity Selector. Для получения примера см. Раздел «Соответствие сущностей на основе атрибутов».

Порты

Вход

расширить все

`Key` - Входящая ссылочная сущность
скаляр | вектор | матрица

Входной порт сущности для ссылочных сущностей, входящих в блок.

`Port_1` - Входящая сущность
скаляр | вектор | матрица

Входной порт сущности для соответствующих сущностей, входящих в блок.

Выход

расширить все

`Port_1` - Выход из сущности
скаляр | вектор | матрица

Выходной порт сущности для ссылочных сущностей, выходящих из блока.

`Port_2` - Выход из совпадающей сущности
скаляр | вектор | матрица

Выходной порт сущности для соответствующих сущностей, выходящих из селектора.

`Port_d` - Количество сущностей, которые покинули блок
скаляр

Количество сущностей, которые покинули блок.

Зависимости

Чтобы включить этот порт, щелкните Statistics и установите флажок Number of entities departed, d.

Типы данных: double

`Port_n` - Количество сущностей, которые еще не покинули блок
скаляр

Количество сущностей, которые еще не покинули блок.

Зависимости

Чтобы включить этот блок, щелкните Statistics и установите флажок Number of entities in block, n.

Типы данных: double

`Port_ex` - Количество извлечённых сущностей
скаляр

Количество сущностей, извлеченных из этого блока.

Зависимости

Чтобы включить этот порт, щелкните вкладку Statistics и выберите поле, помеченное Number of entities extracted, ex.

Типы данных: double

Параметры

расширить все

`Number of matching streams` - Определите, сколько входных потоков сущностей принимает блок
`1` (по умолчанию) | численный

Задайте количество сущности потоков, которые будут соответствовать ссылке сущности. Блок может принять самое большее 8 соответствие потоков.

Программное использование

Параметры блоков: mNumberOfStreams

Тип: Вектор символов

Значения: '1' | скаляр

По умолчанию: '1'

`Key entity attribute Name` - Укажите имя атрибута-ссылки
`{'ID'}` (по умолчанию) | вектор символов

Имя атрибута ссылки, который используется для вычисления соответствия.

Программное использование

Параметры блоков: mKeyEntityAttributeName

Тип: Вектор символов

Значения: '{'ID'}' | вектор символов

По умолчанию: '{'ID'}'

`Matching entity attribute name(s)` - Укажите имя выбранных имен атрибутов
`{'Type'}` (по умолчанию) | вектор символов

Имя соответствующего атрибута сущности, который используется для оценки соответствия. Можно задать одно имя атрибута или массив имен атрибутов, которые сравниваются со значением ключа, чтобы вычислить соответствие.

Программное использование

Параметры блоков: mEntityAttributeName

Тип: Вектор символов

Значения: '{'Type'}' | вектор символов

По умолчанию: '{'Type'}'

`Number of entities source` - Источник для определения количества сущностей, которые будут совпадать
`Dialog` (по умолчанию) | `Attribute`

Источник, определяющий количество сущностей, выбираемых из каждого потока.

Программное использование

Параметры блоков: mMatchingNumberSource

Тип: Вектор символов

Значения: 'Dialog' | 'Attribute'

По умолчанию: 'Dialog'

`Number of entities to select` - Количество сущностей для выбора из каждого входящего потока сущностей
`1` (по умолчанию) | скаляром

Количество сущностей, выбираемых из каждого совпадающего потока. Можно задать 0, положительное целое число или массив положительных целых чисел, чтобы определить количество сущностей для выбора из каждого совпадающего потока сущностей.

Зависимости

Чтобы включить этот параметр, установите параметр Number of entities source равным Dialog.

Программное использование

Параметры блоков: mNumberOfMatches

Тип: Вектор символов

Значения: '1' | скаляр

По умолчанию: '1'

`Key attribute for number of entities` - Имя ключевого атрибута, которое определяет количество сущностей, которые будут совпадать
`Name` (по умолчанию) | вектор символов

Имя атрибута ключа, который определяет количество сущностей, выбираемых из каждого совпадающего потока. Значение атрибута может быть целым числом или массивом целых чисел размера, равным количеству входящих потоков сущностей.

Зависимости

Чтобы включить этот параметр, установите параметр Number of entities source равным Attribute.

Программное использование

Параметры блоков: mNumberOfMatchesAttribute

Тип: Вектор символов

Значения: 'Name' | вектор символов

По умолчанию: 'Name'

`Number of entities departed, d` - Выводит количество сущностей, которые покинули блок
`off` (по умолчанию) | `on`

Количество сущностей, вышедших из блока.

Программное использование

Параметры блоков: mNumEntitiesDepOpt

Тип: Вектор символов

Значения: 'on' | 'off'

По умолчанию: 'off'

`Number of entities in block, n` - Выводит количество сущностей, присутствующих в блоке, которые еще не ушли
`off` (по умолчанию) | `on`

Количество сущностей, присутствующих в блоке, которые еще не ушли.

Программное использование

Параметры блоков: mNumEntitiesInBlockOpt

Тип: Вектор символов

Значения: 'on' | 'off'

По умолчанию: 'off'

`Number of entities extracted, ex` - Выводит количество объектов, извлеченных из блока
`off` (по умолчанию) | `on`

Выводит количество извлеченных сущностей, которые вытаскиваются из этого блока блоком Entity Find. Если ключевая сущность извлечена, Entity Selector блок ожидает, пока все соответствующие сущности не придут к блоку. Затем соответствующие сущности отходят от соответствующего выходного порта. Если соответствующая сущность извлечена, блок ищет другую соответствующую сущность. При извлечении сущности Number of entities departed, d и статистика Number of entities in block, n соответствующим образом обновляются.

Программное использование

Параметры блоков: mNumEntitiesExtractedOpt

Тип: Вектор символов

Значения: 'on' | 'off'

По умолчанию: 'off'

Примеры моделей

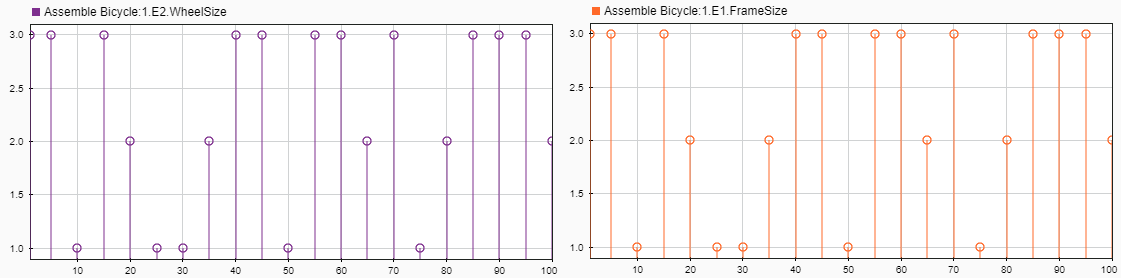

Соответствие сущностей на основе атрибутов

Создайте модель для хранения и сопоставления сущностей, представляющих велосипедные компоненты. Модель использует блок Entity Store для хранения и блок Entity Selector, чтобы соответствовать набору велосипедных колес соответствующей системе координат размера для сборки.

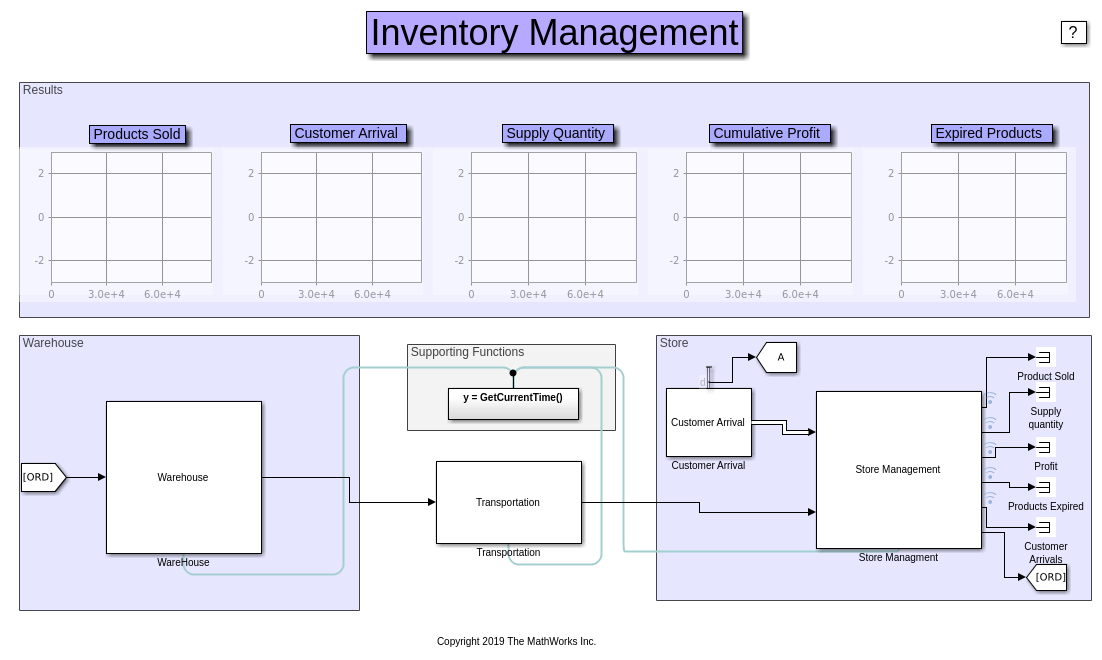

Управление запасами

Создайте простую систему управления запасами для розничного магазина. Этот пример включает в себя:

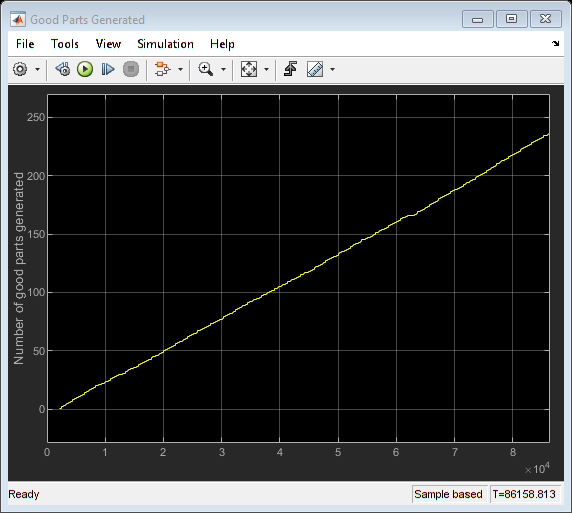

Job Scheduling and Resource Estimation for a Manufacturing Plant

Планирование заданий и оценка ресурсов для производственного Объекта

Моделируйте производственный объект. Этот объект состоит из линии сборки, которая обрабатывает задания на основе заранее определенного графика. В этом примере вы проходите через рабочий процесс для:

См. также

Темы

Введенный в R2018a
