jc_0009: Signal name propagation
Рекомендации по идентификатору подраздела
NA-MAAB - Нет рекомендаций
JMAAB - a, b
Версии MATLAB
Все
Правило
Идентификатор подраздела a
При определении имени сигнала для сигнала, который распространяется через иерархию, свойство сигнала показ распространенные сигналы должны быть выбраны так, чтобы отображались имена распространенных сигналов.
Однако, когда достигается одно из следующих условий, не выбирайте Показать распространенные сигналы:
В подсистеме с библиотекой
В подсистемах, где установлены переиспользуемые функции
Имя сигнала не устанавливается в выходном сигнале блока Bus Creator
Неприменимо
Отображаются имена распространенных сигналов.
Показать распространенные сигналы не выбран, поэтому имена сигналов не отображаются.

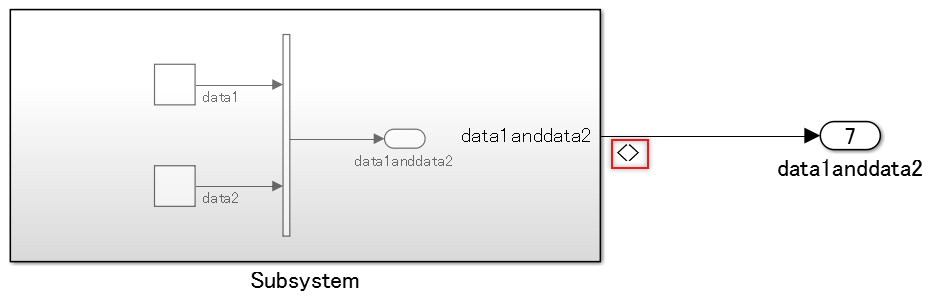

Сигналы, которые соединяются с блоками Bus Creator и Outport, не имеют имен, но показ распространенные сигналы выбирается для сигналов, которые соединяются с блоками Subsystem и Outport.

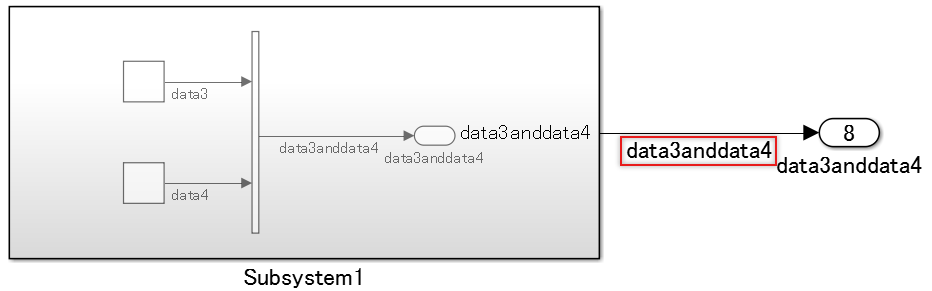

Сигналы, которые соединяются с блоками Bus Creator и Outport, имеют имена, но сигналы, которые соединяются с блоками Subsystem и Outport, также имеют имена.
Идентификатор подраздела b
Свойство сигнала Показать распространенные сигналы должны быть выбраны для этих блоков так, чтобы отображались имена распространяемых сигналов выходного сигнала:
Неприменимо
Отображаются имена распространенных сигналов.
Сигналы, которые соединяются с блоками Inport и Goto, не имеют имен, поэтому Показать распространенные сигналы не нужно.
Сигналы, которые соединяются с блоками Inport и Goto, не имеют имен, поэтому сигналы, которые соединяются с блоками From и Gain, могут быть оставлены неназванными.
Сигналы, которые соединяются с блоками Inport и Goto, не имеют имен, но показ распространенные сигналы выбирается для сигналов, которые соединяются с блоками From и Gain.
Независимо от того, распространяются ли сигналы, показ распространенные сигналы не выбирается
Сигналы, которые соединяются с блоками Inport и Goto, имеют имена, но сигналы, которые соединяются с блоками From и Gain, называются.
Сигналы, которые соединяются с блоками Gain и Signal Specification, не имеют имен, но показ распространенные сигналы выбирается для сигналов, которые соединяются с блоками Signal Specification и Outport.
Независимо от того, распространяются ли сигналы, показ распространенные сигналы не выбирается.
Сигналы, которые соединяются с блоками Gain и Signal Specification, имеют имена, но сигналы, которые соединяются с блоками Signal Specification и Outport, также имеют имена.

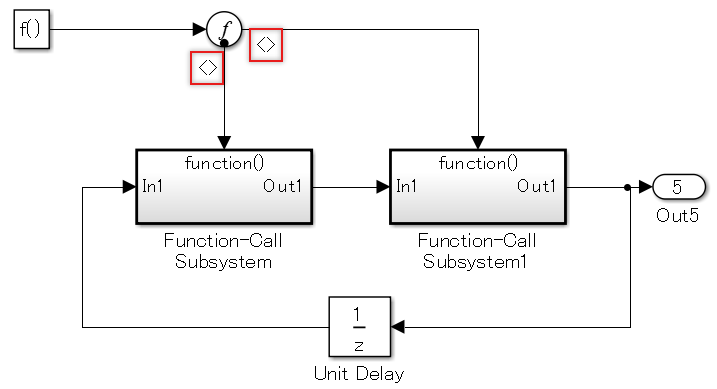

Сигналы, которые соединяются с блоками Function-Call Generator и Function-Call Split, не имеют имен, но показ распространенные сигналы выбирается для сигналов, которые соединяются с блоками Function-Call Split и Function-Call Subsystem.
Независимо от того, распространяются ли сигналы, показ распространенные сигналы не выбирается.

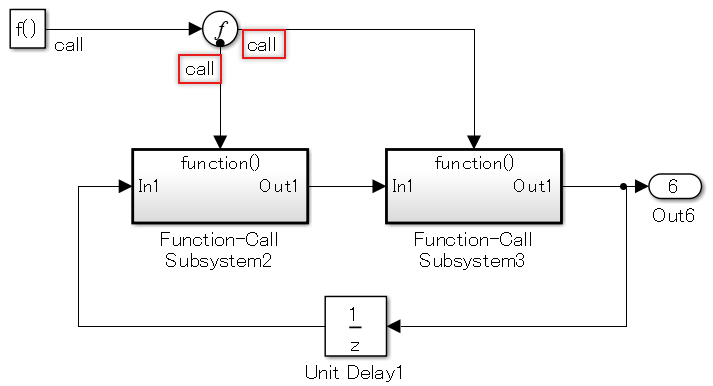

Сигналы, которые соединяются с блоками Function-Call Generator и Function-Call Split, имеют имена и сигналы, которые соединяются с блоками Function-Call Split и Function-Call Subsystem, также названы.
Объяснение
Идентификаторы a, b:
Предотвращает ошибки в соединении сигнальной линии.
Предотвращает ошибки в имени сигнальной линии.
Верификация
Проверка Model Advisor: Проверка на распространенные метки сигнала (Simulink Check)
Последнее изменение
R2020a
См. также
Руководство JMAAB jc_0009, которое доступно в Руководствах по моделированию алгоритма управления с использованием MATLAB, Simulink и Stateflow на MathWorks® веб-сайт.
