Abs

Выходное абсолютное значение входа

Библиотека:
Simulink/Математические операции
Операции HDL-кодера/HDL с плавающей точкой
HDL-кодер/математические операции

Описание

Блок Abs выводит абсолютное значение входа.

Для типов данных со знаком-целым числом абсолютное значение наиболее отрицательного значения не представимо типом данных. В этом случае флажок Saturate on integer overflow управляет поведением блока.

Если ты...	Блок...	И...
Установите этот флажок	Достигает самого положительного значения целочисленного типа данных	Для 8-битных целых чисел со знаком - 128 карт до 127. Для 16-битных целых чисел со знаком -32768 преобразуется в 32767. Для 32-битных целых чисел со знаком -2147483648 преобразуется в 2147483647.
Не устанавливать этот флажок	Преобразуется в самое отрицательное значение целочисленного типа данных	Для 8-битных целых чисел со знаком -128 остается -128. Для 16-битных целых чисел со знаком -32768 остается -32768. Для 32-битных целых чисел со знаком -2147483648 остается -2147483648.

Блок Abs поддерживает обнаружение пересечения нулем. Однако, когда вы выбираете Enable zero-crossing detection в диалоговом окне, блок не сообщает о минимуме симуляции или максимуме в Fixed-Point Tool. Если вы хотите использовать Fixed-Point Tool для анализа модели, сначала отключите обнаружение пересечения нулем для всех блоков Abs в модели.

Порты

Вход

расширить все

`Port_1` - Входной сигнал
скалярный вектор |

Входной сигнал в блок абсолютных значений.

Выход

расширить все

`Port_1` - Выходной сигнал абсолютного значения
скалярный вектор |

Абсолютное значение входного сигнала.

Параметры

расширить все

Главный

`Enable zero-crossing detection` - Включить обнаружение пересечения нулем
`on` (по умолчанию) | Логический

Выберите, чтобы включить обнаружение пересечения нулем. Для получения дополнительной информации смотрите Обнаружение пересечения нулем.

Программное использование

Параметры блоков: ZeroCross

Тип: Вектор символов, строка

Значения: 'off' | 'on'

По умолчанию: 'on'

`Sample time` - Задайте время расчета как значение, отличное от `-1`
`-1` (по умолчанию) | скалярный вектор |

Задайте шаг расчета как значение, отличное от -1. Для получения дополнительной информации см. Раздел «Задание шага расчета».

Зависимости

Этот параметр не отображается, если он явно не установлен на значение, отличное от -1. Для получения дополнительной информации смотрите Блоки, для которых шаг расчета не рекомендован.

Программное использование

Параметры блоков: SampleTime

Тип: Вектор символов

Значения: скаляр или вектор

По умолчанию: '-1'

Атрибуты сигнала

Нажмите кнопку Show data type assistant, чтобы отобразить Data Type Assistant, которая помогает вам задать атрибуты type данных. Для получения дополнительной информации смотрите Задать типы данных Используя Data Type Assistant.

`Output minimum` - Минимальное выходное значение для проверки области значений
`[]` (по умолчанию) | скаляром

Более низкое значение выходной области значений, который Simulink^® проверки.

Simulink использует минимум для выполнения:

Проверка области значений параметров (см. «Задание минимальных и максимальных значений для параметров блоков») для некоторых блоков.
Проверка области значений симуляции (см. «Задание диапазонов сигнала» и «Включение проверки области значений симуляции»).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, который вы генерируете из модели. Эта оптимизация может удалить алгоритмический код и повлиять на результаты некоторых режимов симуляции, таких как SIL или режим external mode. Для получения дополнительной информации смотрите Оптимизировать используя указанные минимальное и максимальное значения (Embedded Coder).

Примечание

Output minimum не насыщает или не зажимает фактический выходной сигнал. Вместо этого используйте блок Saturation.

Программное использование

Параметры блоков: OutMin

Тип: Вектор символов

Значения: '[ ]'| скаляр

По умолчанию: '[ ]'

`Output maximum` - Максимальное выходное значение для проверки области значений
`[]` (по умолчанию) | скаляром

Верхнее значение выходной области значений, который Simulink проверяет.

Simulink использует максимальное значение для выполнения:

Проверка области значений параметров (см. «Задание минимальных и максимальных значений для параметров блоков») для некоторых блоков.
Проверка области значений симуляции (см. «Задание диапазонов сигнала» и «Включение проверки области значений симуляции»).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, который вы генерируете из модели. Эта оптимизация может удалить алгоритмический код и повлиять на результаты некоторых режимов симуляции, таких как SIL или режим external mode. Для получения дополнительной информации смотрите Оптимизировать используя указанные минимальное и максимальное значения (Embedded Coder).

Примечание

Output maximum не насыщает или не зажимает фактический выходной сигнал. Вместо этого используйте блок Saturation.

Программное использование

Параметры блоков: OutMax

Тип: Вектор символов

Значения: '[ ]'| скаляр

По умолчанию: '[ ]'

`Output data type` - Задайте тип выходных данных
`Inherit: Same as input` (по умолчанию) | `Inherit: Inherit via internal ruleInherit: Inherit via back propagation` | | `double` | `single` | `half` | `int8` | `int32` | `uint32` | `int64` | `uint64` | `fixdt(1,16,2^0,0)` | `<data type expression>` | ...

Выберите тип данных для выхода. Тип может быть унаследован, задан непосредственно или выражен как объект типа данных, такой как Simulink.NumericType.

Зависимости

Когда вход является типом данных с плавающей точкой, меньшим, чем одинарная точность, Inherit: Inherit via internal rule тип выходных данных зависит от параметра Inherit с плавающей точкой выходного типа, меньшего, чем параметр конфигурации с одной точностью. Типы данных меньше одной точности, когда количество бит, необходимых для кодирования типа данных, меньше 32 битов, необходимых для кодирования типа данных с одной точностью. Для примера, half и int16 меньше, чем одинарная точность.

Программное использование

Параметры блоков: OutDataTypeStr

Тип: Вектор символов

По умолчанию: 'Inherit: Same as input'

`Lock output data type setting against changes by the fixed-point tools` - Предотвратите переопределение типа выходных данных инструментами с фиксированной точкой
`off` (по умолчанию) | `on`

Выберите этот параметр, чтобы предотвратить переопределение инструментами с фиксированной точкой типа данных Output, заданного на блоке. Для получения дополнительной информации смотрите Использование настройки типа выходных данных блокировки (Fixed-Point Designer).

Программное использование

Параметры блоков: LockScale

Тип: Вектор символов

Значения: 'off' | 'on'

По умолчанию: 'off'

`Integer rounding mode` - Режим округления для операций с фиксированной точкой
`Floor` (по умолчанию) | `Ceiling` | `Convergent` | `Nearest` | `Round` | `Simplest` | `Zero`

Задайте режим округления для операций с фиксированной точкой. Для получения дополнительной информации см. раздел Округление (Fixed-Point Designer).

Параметры блоков всегда округлятся до ближайшего представимого значения. Чтобы контролировать округление параметров блоков, введите выражение с помощью MATLAB^® функция округления в поле маски.

Программное использование

Параметры блоков: RndMeth

Тип: Вектор символов

По умолчанию: 'Floor'

`Saturate on integer overflow` - Выберите поведение, когда происходит целочисленное переполнение
`off` (по умолчанию) | `on`

Когда вы устанавливаете этот флажок, насыщение применяется к каждой внутренней операции на блоке, а не только к выходу или результату. В целом процесс генерации кода может обнаружить, когда переполнение невозможно. В этом случае генератор кода не производит код насыщения.

Действие	Причина принятия этого действия	Что происходит	Пример
Установите этот флажок.	Ваша модель имеет возможное переполнение, и вы хотите явную защиту от насыщения в сгенерированном коде.	Переполнения достигает максимального значения, которое может представлять тип данных.	Число 130 не помещается в 8-битном целом числе со знаком и достигает 127.
Не устанавливайте этот флажок.	Вы хотите оптимизировать эффективность вашего сгенерированного кода.	Переполнения переходят к соответствующему значению, которое представимо типом данных.	Число 130 не помещается в знаковое 8-битное целое число и оборачивается к -126.

Программное использование

Параметры блоков: SaturateOnIntegerOverflow

Тип: Вектор символов

Значение: 'off' | 'on'

По умолчанию: 'off'

Примеры моделей

Модель трения с жёсткими упорами

Моделируйте трение в Simulink ®. Два интегратора в модели вычисляют скорость и положение системы, которые затем используются в модели трения, чтобы вычислить силу трения.

Откройте модель

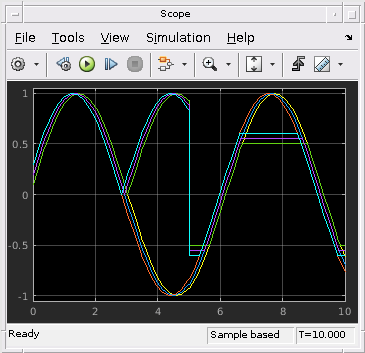

Точное обнаружение пересечения нулем

Как работают пересечения нуля в Simulink ®. В этой модели три сдвинутые синусоиды подаются в блок абсолютных значений и блок насыщения. В точности t = 5 выход блока switch изменяется с абсолютного значения на блок насыщения. Пересечения нуля в Simulink автоматически обнаружат, когда именно блок switch изменит свой выход, и решатель перейдет к точному времени, когда произойдет событие. Это можно увидеть, исследуя выходы в возможности.

Откройте модель

Характеристики блоков

Типы данных	`double` \| `fixed point` \| `half` \| `integer` \| `single`
Прямое сквозное соединение	`yes`
Многомерные сигналы	`yes`
Сигналы переменного размера	`yes`
Обнаружение пересечения нулем	`yes`

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

Генерация HDL-кода
Сгенерируйте Verilog и VHDL код для FPGA и ASIC проектов с использованием HDL- Coder™.

HDL Coder™ предоставляет дополнительные опции строения, которые влияют на реализацию HDL и синтезированную логику.

Архитектура HDL

Этот блок имеет одну архитектуру HDL по умолчанию.

Свойства блоков

Общая информация
ConstrainedOutputPipeline	Количество регистров для размещения на выходах путем перемещения существующих задержек в рамках вашего проекта. Распределённая конвейеризация не перераспределяет эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите ConstrainedOutputPipeline (HDL Coder).
InputPipeline	Количество входных этапов конвейера для вставки в сгенерированный код. Распределённая конвейеризация и ограниченная выходная конвейеризация могут перемещать эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите InputPipeline (HDL Coder).
OutputPipeline	Количество выходных этапов конвейера для вставки в сгенерированный код. Распределённая конвейеризация и ограниченная выходная конвейеризация могут перемещать эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите OutputPipeline (HDL Coder).

Собственная переменная с плавающей точкой
LatencyStrategy	Задайте, сопоставлять ли блоки в вашем проекте `inherit`, `Max`, `Min`, или `Zero` для оператора с плавающей точкой. Значение по умолчанию является `inherit`. См. также LatencyStrategy (HDL Coder).

Комплексные данные

Этот блок поддерживает генерацию кода для сложных сигналов с типами с плавающей точкой в Native Floating Point режим.

Генерация кода для блока со сложными сигналами, которые используют фиксированные точки, не поддерживается. Чтобы вычислить величину комплексного числа, используйте вместо этого блок Complex to Magnitude-Angle HDL Optimized (DSP System Toolbox).
