Rate Transition

Указатель передачи данных между блоками, работающими с различными скоростями

Библиотека:
Атрибуты Simulink/Signal
Атрибуты HDL-кодера/сигнала

Описание

Блок Rate Transition передает данные с выхода блока, работающего с одной скоростью, на вход блока, работающего с другой скоростью. Используйте параметры блоков для обмена целостностью данных и детерминированной передачей для более быстрого отклика или более низких требований к памяти. Чтобы узнать о целостности данных и детерминированной передаче данных, смотрите Проблемы передачи данных (Simulink Coder).

Опции обработки переходов

Опции обработки переходов	Параметры блоков
Целостность данных Детерминированная передача данных Максимальная задержка	Выберите: Ensure data integrity during data transfer Ensure deterministic data transfer
Целостность данных Недетерминированная передача данных Минимальная задержка Более высокие требования к памяти	Выберите: Ensure data integrity during data transfer Ясно: Ensure deterministic data transfer
Потенциальная потеря целостности данных Недетерминированная передача данных Минимальная задержка Более низкие требования к памяти	Ясно: Ensure data integrity during data transfer Ensure deterministic data transfer

Параметры блоков

Целостность данных
Детерминированная передача данных
Максимальная задержка

Выберите:

Ensure data integrity during data transfer
Ensure deterministic data transfer

Целостность данных
Недетерминированная передача данных
Минимальная задержка
Более высокие требования к памяти

Выберите:

Ensure data integrity during data transfer

Ясно:

Ensure deterministic data transfer

Потенциальная потеря целостности данных
Недетерминированная передача данных
Минимальная задержка
Более низкие требования к памяти

Ясно:

Ensure data integrity during data transfer
Ensure deterministic data transfer

Зависимости

Поведение блока Rate Transition зависит от:

Шаги расчета портов, к которым соединяется блок (см. Эффекты Синхронных Шагов расчета и Эффектов Асинхронных Шагов расчета)
Приоритеты задач для исходного и целевого шагов расчета (см. Пример временных свойств в Simulink^® документация)
Задает ли модель решатель с фиксированным - или переменным шагом (см. «Сравнение решателей» в документации Simulink)
Установка параметров конфигурации <reservedrangesplaceholder1> и <reservedrangesplaceholder0> модели (см. «Эффекты строения устройства»)

Метки блоков

Когда вы обновляете свою схему, на блоке Rate Transition появляется метка, указывающая на поведение симуляции.

Метка	Поведение блоков
`ZOH`	Действует как удержание нулевого порядка
`1/z`	Действует как модуль задержка
`Buf`	Копирует вход в выход под управлением семафор
`Db_buf`	Копирует вход в вывод с помощью двойных буферов
`3buf`	Копирует вход в вывод с помощью тройных буферов
`Copy`	Незащищенная копия входа в вывод
`NoOp`	Ничего не делает
`Mixed`	Расширяется до нескольких блоков с различным поведением
`RT`	Указывает на передачу данных между разделами при использовании редактора расписаний. Дополнительные сведения об использовании редактора спецификаций см. в разделе «Использование редактора спецификаций».

Метка поведения блока показывает метод, который обеспечивает безопасную передачу данных между задачами, работающими с различными скоростями. Можно использовать функцию цветов шаг расчета (см. «Просмотр информации о шаге расчета»), чтобы отобразить относительные скорости, которые блокируют мостики. Рассмотрим, для примера, следующую модель:

Шаг расчета цвета и метка поведения блоков показа:

Блок Rate Transition в верхней части схемы действует как удержание нулевого порядка при переходе быстро к медленному.
Блок Rate Transition в нижней части схемы действует как модуль задержка при медленном переходе.

Для получения дополнительной информации смотрите Handle Rate Transitions (Simulink Coder).

Эффекты синхронных шагов расчета

Следующая таблица результирует, как каждая метка появляется при шагах расчета портов входа и выхода (inTs и outTs) являются периодическими или синхронными.

Настройки блоков		Блочная метка
Переход скорости	Условия для блока перехода скорости	С целостностью данных и детерминизмом	Только с целостностью данных	Без целостности данных или детерминизма
`inTs` = `outTs` (Равный)	`inTsOffset` <`outTsOffset`	Нет (ошибка)	`Buf`	`Copy` или `NoOp` (см. примечание, которое следует таблице)
	`inTsOffset` = `outTsOffset`	`Copy` или `NoOp` (см. примечание, которое следует таблице)	`Copy` или `NoOp` (см. примечание, которое следует таблице)
	`inTsOffset` > `outTsOffset`	Нет (ошибка)	`Db_buf`
`inTs` <`outTs` (Быстро и медленно)	`inTs` = `outTs / N` `inTsOffset`, `outTsOffset` = 0	`ZOH`	`Buf`
	`inTs` = `outTs / N` `inTsOffset` ≤ `outTsOffset`	Нет (ошибка)	`Buf`
	`inTs` = `outTs / N` `inTsOffset` > `outTsOffset`	Нет (ошибка)	`Db_buf`
	`inTs` ≠ `outTs / N`	Нет (ошибка)	`Db_buf`
`inTs` > `outTs` (Медленно быстро)	`inTs` = `outTs * N` `inTsOffset`, `outTsOffset` = 0	`1/z`	`Db_buf`
	`inTs` = `outTs * N` `inTsOffset` ≤ `outTsOffset`	Нет (ошибка)
	`inTs` = `outTs * N` `inTsOffset` > `outTsOffset`	Нет (ошибка)
	`inTs` ≠ `outTs * N`	Нет (ошибка)
КЛЮЧ `inTs, outTs`: Шаги расчета входа и выхода портов, соответственно `inTsOffset, outTsOffset`: Шаг расчета смещения входа и выхода портов, соответственно `N`: Целое число значения > 1

Когда вы выбираете параметр Block reduction в диалоговом окне Параметров конфигурации, Copy сокращается до NoOp. Генерация кода не происходит для блока Rate Transition с NoOp метка. Чтобы предотвратить уменьшение блока, когда сокращение блока включено, добавьте тестовую точку к выходу блока (см. «Настройка сигналов как тестовых точек» в документации Simulink).

Эффекты асинхронных Шагов расчета

Следующая таблица результирует, как каждая метка появляется, когда шаг расчета входного или выходного порта (inTs или outTs) не является периодическим или асинхронным.

Настройки блоков	Блочная метка
Настройки блоков	С целостностью данных и детерминизмом	Только с целостностью данных	Без целостности данных или детерминизма
`inTs` = `outTs`	`Copy`	`Copy`	`Copy`
`inTs` ≠ `outTs`	Нет (ошибка)	`Db_buf`	`Copy`
КЛЮЧ `inTs, outTs`: Шаги расчета входа и выхода портов, соответственно

Эффекты строения устройства

Если настройки параметров конфигурации модели Device vendor и Device type задают оборудование, которое поддерживает атомарную загрузку данных и операции хранения, генератор кода оптимизирует сгенерированный код перехода скорости, когда целевой компьютер поддерживает атомарную нагрузку и операции хранения для типа данных передаваемого сигнала. Генератор кода использует преимущества загрузки аппаратных данных и возможности хранения путем замены кода с двойным буферизацией между асинхронными задачами на код, который выполняет одну копию памяти.

Порты

Вход

расширить все

`Port_1` - Входной сигнал
скалярный | вектор | матрица | N-D массив

Входной сигнал для перехода к новой частоте дискретизации, заданной в виде скаляра, вектора, матрицы или N-D массива. Чтобы узнать о параметрах блоков, которые позволяют вам торговать целостностью данных и детерминированной передачей для более быстрого отклика или более низких требований к памяти, смотрите Опции обработки переходов.

Выход

расширить все

`Port_1` - Выходной сигнал
скалярный | вектор | матрица | N-D массив

Выходной сигнал - это входной сигнал, преобразованный в частоту дискретизации, которую вы задаете. Стандартное строение обеспечивает безопасную и детерминированную передачу данных. Чтобы узнать о параметрах блоков, которые позволяют вам торговать целостностью данных и детерминированной передачей для более быстрого отклика или более низких требований к памяти, смотрите Опции обработки переходов.

Параметры

расширить все

`Ensure data integrity during data transfer` - Обеспечение целостности данных
`on` (по умолчанию) | `off`

Установка этого флажка приводит к сгенерированному коду, который обеспечивает целостность данных при передаче данных блоком. Если вы выбираете этот флажок, и передача является недетерминированной (см. Ensure deterministic data transfer), в зависимости от приоритета скорости входа и скорости вывода, сгенерированный код использует правильный алгоритм, используя один или несколько буферов для защиты целостности данных во время передачи данных.

В противном случае блок Rate Transition либо уменьшается, либо генерирует код с помощью операции копирования, чтобы повлиять на передачу данных. Этот незащищенный режим потребляет меньше памяти. Но операция копирования также прерывается, что может привести к потере целостности данных во время передачи данных. Установите этот флажок, если вы хотите, чтобы сгенерированный код работал с максимальной отзывчивостью (то есть недетерминированно) и целостностью данных. Для получения дополнительной информации смотрите Опции блока перехода скорости (Simulink Coder).

Программное использование

Параметры блоков: Integrity

Тип: Вектор символов

Значения: 'off' | 'on'

По умолчанию: 'on'

`Ensure deterministic data transfer (maximum delay)` - Обеспечить детерминированную передачу данных
`on` (по умолчанию) | `off`

Установка этого флажка приводит к сгенерированному коду, который передает данные со скоростью дискретизации более медленного блока, то есть детерминированно. Если этот флажок не установлен, передача данных происходит, когда новые данные доступны из исходного блока и принимающий блок готов к получению данных. Вы избегаете задержек переноса, таким образом гарантируя, что система работает с максимальной оперативностью. Однако передачи могут происходить непредсказуемо, что нежелательно в некоторых приложениях. Для получения дополнительной информации смотрите Опции блока перехода скорости (Simulink Coder).

Программное использование

Параметры блоков: Deterministic

Тип: Вектор символов

Значения: 'off' | 'on'

По умолчанию: 'on'

`Initial conditions` - Начальные условия
`0` (по умолчанию) | скалярный вектор | | матрица | N-D массив

Этот параметр применяется только к медленным переходам. Он задает начальный вывод блока Rate Transition в начале перехода, когда нет выхода от медленного блока, подключенного к входу блока Rate Transition. Simulink не позволяет, чтобы исходный выход этого блока был Inf или NaN. Заданное значение должно быть скаляром или иметь те же размерности, что и входной сигнал.

Программное использование

Параметры блоков: InitialCondition

Тип: Вектор символов

Значения: конечный скаляр

По умолчанию: '0'

`Output port sample time options` - Режим определения шага расчета выходного порта
`Specify` (по умолчанию) | `Inherit` | `Multiple of input port sample time`

Задает режим настройки шага расчета порта выхода. Опции:

Specify - Позволяет вам использовать параметр Output port sample time, чтобы задать выходную скорость, в которую блок Rate Transition преобразует свою входную скорость.
Inherit - Указывает, что блок Rate Transition наследует выходную скорость от блока, к которому подключен выходной порт.
Multiple of input port sample time - Позволяет вам использовать параметр Sample time multiple (>0), чтобы задать выходную скорость блока Rate Transition как кратную его входной скорости.

Если вы выбираете Inherit и все блоки, соединенные с выходом портом, также наследуют время расчета, применяется самый быстрый шаг расчета в модели.

Программное использование

Параметры блоков: OutPortSampleTimeOpt

Тип: Вектор символов

Значения: 'Specify' | 'Inherit' | 'Multiple of input port sample time'

По умолчанию: 'Specify'

`Output port sample time` - Скорость выхода
`-1` (по умолчанию) | скалярный вектор |

Введите значение, которое задает скорость выхода, в которую блок преобразует скорость входа. Значение по умолчанию (-1) указывает, что блок Rate Transition наследует скорость выхода от блока, к которому подключен выход порт. Смотрите Шаг расчета для получения информации о том, как задать скорость выхода.

Зависимости

Чтобы включить этот параметр, установите Output port sample time options равным Specify.

Программное использование

Параметры блоков: OutPortSampleTime

Тип: Вектор символов

Значения: скаляр | вектор

По умолчанию: '-1'

`Sample time multiple(>0)` - Время дискретизации несколько
`1` (по умолчанию) | положительная скалярная величина

Введите положительное значение, которое определяет скорость выхода как кратный шаг расчета порта входа. Значение по умолчанию (1) указывает, что скорость выхода совпадает с частотой входа. Значение 0.5 указывает, что скорость выхода составляет половину скорости входа. Значение 2 указывает, что скорость выхода в два раза превышает скорость входа.

Зависимости

Чтобы включить этот параметр, установите Output port sample time options равным Multiple of input port sample time.

Программное использование

Параметры блоков: OutPortSampleTimeMultiple

Тип: Вектор символов

Значения: скаляр

По умолчанию: '1'

Примеры моделей

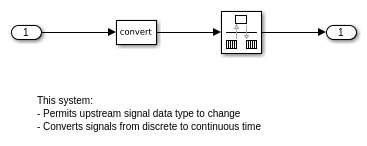

Convert Signals Between Continuous Time and Discrete Time

Преобразуйте сигналы между непрерывным временем и дискретным временем

The sldemo_fuelsys модель показывает, как использовать блок Rate Transition для преобразования сигналов между непрерывным временем и дискретным временем.

Открытый пример

Характеристики блоков

Типы данных	`Boolean` \| `bus` \| `double` \| `enumerated` \| `fixed point` \| `half` \| `integer` \| `single`
Прямое сквозное соединение	`yes`
Многомерные сигналы	`yes`
Сигналы переменного размера	`no`
Обнаружение пересечения нулем	`no`

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

Сгенерированный код опирается на memcpy или memset функции (string.h) при определенные обстоятельства.
Невозможно использовать в иерархии триггируемой подсистемы.
Сгенерированный код для параллельных программ является специфичным для платформы и предполагает, что платформа развертывания и серверная платформа совпадают.

Генерация HDL-кода
Сгенерируйте Verilog и VHDL код для FPGA и ASIC проектов с использованием HDL- Coder™.

HDL Coder™ предоставляет дополнительные опции строения, которые влияют на реализацию HDL и синтезированную логику.

Лучшие практики

Когда блок Rate Transition работает с более высокой скоростью входа и более низкой скоростью выхода, рекомендуется следовать блоку Rate Transition с модулем задержкой. Это препятствует вставке генератором кода дополнительного регистра обхода в HDL-код. Смотрите также Многоскоростная Модель Requirements for Генерация HDL-кода (HDL Coder).
Чтобы повысить значение входного сигнала, не вызывая модуля задержки, в Параметры блоков диалоговом окне блока Rate Transition:
- Снимите флажок Ensure data integrity during data transfer.
  Если снять этот флажок, флажок Ensure deterministic data transfer (maximum delay) исчезнет.
- Сконфигурируйте шаг расчета выходного порта блока как целое число, кратное шага расчета входного порта. Задайте дробное значение 1/n для Sample time multiple, где n - целое число. Можно выбрать любое значение для параметров блоков Output port sample time options пока Sample time multiple использует значение 1/n.
Примечание
При понижении дискретизации входного сигнала оставьте установленными Ensure data integrity during data transfer и Ensure deterministic data transfer (maximum delay) флажки. Этот режим генерирует дополнительный регистр обхода в HDL-коде.
Смотрите также Использование изменений скорости и постоянных блоков (HDL Coder).

Ограничения

Частота дискретизации не может быть 0 или Inf для блока входа или выхода портов.

Архитектура HDL

Этот блок имеет одну архитектуру HDL по умолчанию.

Свойства блоков

ConstrainedOutputPipeline	Количество регистров для размещения на выходах путем перемещения существующих задержек в рамках вашего проекта. Распределённая конвейеризация не перераспределяет эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите ConstrainedOutputPipeline (HDL Coder).
InputPipeline	Количество входных этапов конвейера для вставки в сгенерированный код. Распределённая конвейеризация и ограниченная выходная конвейеризация могут перемещать эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите InputPipeline (HDL Coder).
OutputPipeline	Количество выходных этапов конвейера для вставки в сгенерированный код. Распределённая конвейеризация и ограниченная выходная конвейеризация могут перемещать эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите OutputPipeline (HDL Coder).

Комплексные данные

Этот блок поддерживает генерацию кода для сложных сигналов.
