Relay

Переключите вывод между двумя константами

Библиотека:
Simulink/Разрывы
HDL-кодер/разрывы

Описание

Блок выходом Relay переключается между двумя заданными значениями. Когда реле включено, оно остается включенным, пока вход не опустится ниже значения параметра Switch off point. Когда реле выключено, оно остается отключенным, пока вход не превысит значение параметра Switch on point. Блок принимает один вход и генерирует один выход.

Примечание

Когда начальный вход падает между Switch off point и Switch on point значениями, начальный выход является значением, когда реле отключено.

Порты

Вход

расширить все

`Port_1` - Входной сигнал
скаляр

Входной сигнал, который включает или отключает реле.

Выход

расширить все

`Port_1` - Выходной сигнал
скаляр

Выходной сигнал переключается между двумя значениями, определяемыми параметрами Output when on и Output when off.

Параметры

расширить все

`Switch on point` - Входное значение, которое включает реле
`'eps'` (по умолчанию) | `scalar`

Когда вход переходит этот порог, реле включается. Значение Switch on point должно быть больше или равно Switch off point. Установка значения Switch on point, большего, чем Switch off point, моделирует гистерезис, в то время как установка равных значений моделирует переключатель с порогом при этом значении.

Параметр Switch on point преобразуется в тип входных данных в автономном режиме с помощью методов «круглый к ближайшему» и «насыщение».

Программное использование

Параметры блоков: OnSwitchValue

Тип: Вектор символов

Значения: скаляр

По умолчанию: 'eps'

`Switch off point` - Входное значение, которое отключает реле
`'eps'` (по умолчанию) | `scalar`

Когда вход пересекает этот порог, реле переключается off. Значение Switch off point должно быть меньше или равно Switch on point. Параметр Switch off point преобразуется в тип входных данных в автономном режиме с помощью округления в ближайшее и насыщения.

Программное использование

Параметры блоков: OffSwitchValue

Тип: Вектор символов

Значения: скаляр

По умолчанию: 'eps'

`Output when on` - Выходное значение, когда реле включено
`1` (по умолчанию) | `scalar`

Значение выхода, когда реле включено.

Программное использование

Параметры блоков: OnOutputValue

Тип: Вектор символов

Значения: скаляр

По умолчанию: '1'

`Output when off` - Выходное значение, когда реле выключено
`0` (по умолчанию) | `scalar`

Значение выхода, когда реле выключено.

Программное использование

Параметры блоков: OffOutputValue

Тип: Вектор символов

Значения: скаляр

По умолчанию: '0'

`Input processing` - Задайте обработку на основе выборок или фреймов
`Elements as channels (sample based)` (по умолчанию) | `Columns as channels (frame based)`

Укажите, выполняет ли блок обработку на основе выборок или фреймов:

Columns as channels (frame based) - Обрабатывайте каждый столбец входа как отдельный канал (обработка на основе фрейма).
Примечание
Для обработки на основе фрейма требуется лицензия DSP System Toolbox™.
Для получения дополнительной информации смотрите Концепции на основе выборок и фреймов (DSP System Toolbox).
Elements as channels (sample based) - Обработайте каждый элемент входа как отдельный канал (основанная на выборке обработка).

Используйте Input processing, чтобы определить, выполняет ли блок обработку на основе выборок или фреймов. Блок принимает основанные на кадрах сигналы для входа u. Все другие входные сигналы должны быть основаны на дискретизации.

Входной сигнал u	Режим обработки входных параметров	Блок работает?
Основанный на выборке	Основанный на выборке	Да
Основанный на системах координат	Основанный на выборке	Нет, вызывает ошибку
Основанный на выборке	Основанный на системах координат	Да
Основанный на системах координат	Основанный на системах координат	Да

Для получения дополнительной информации об этих двух режимах обработки смотрите Концепции на основе выборок и фреймов (DSP System Toolbox).

Программное использование

Параметры блоков: InputProcessing

Тип: Вектор символов

Значения: 'Columns as channels (frame based)' | 'Elements as channels (sample based)'

По умолчанию: 'Elements as channels (sample based)'

`Enable zero-crossing detection` - Включить обнаружение пересечения нулем
`on` (по умолчанию) | Логический

Выберите, чтобы включить обнаружение пересечения нулем. Для получения дополнительной информации смотрите Обнаружение пересечения нулем.

Программное использование

Параметры блоков: ZeroCross

Тип: Вектор символов, строка

Значения: 'off' | 'on'

По умолчанию: 'on'

`Sample time` - Задайте время расчета как значение, отличное от `-1`
`-1` (по умолчанию) | скалярный вектор |

Задайте шаг расчета как значение, отличное от -1. Для получения дополнительной информации см. Раздел «Задание шага расчета».

Зависимости

Этот параметр не отображается, если он явно не установлен на значение, отличное от -1. Для получения дополнительной информации смотрите Блоки, для которых шаг расчета не рекомендован.

Программное использование

Параметры блоков: SampleTime

Тип: Вектор символов

Значения: скаляр или вектор

По умолчанию: '-1'

`Output minimum` - Минимальное выходное значение для проверки области значений
`[]` (по умолчанию) | скаляром

Более низкое значение выходной области значений, который Simulink^® проверки.

Simulink использует минимум для выполнения:

Проверка области значений параметров (см. «Задание минимальных и максимальных значений для параметров блоков») для некоторых блоков.
Проверка области значений симуляции (см. «Задание диапазонов сигнала» и «Включение проверки области значений симуляции»).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, который вы генерируете из модели. Эта оптимизация может удалить алгоритмический код и повлиять на результаты некоторых режимов симуляции, таких как SIL или режим external mode. Для получения дополнительной информации смотрите Оптимизировать используя указанные минимальное и максимальное значения (Embedded Coder).

Примечание

Output minimum не насыщает или не зажимает фактический выходной сигнал. Вместо этого используйте блок Saturation.

Программное использование

Параметры блоков: OutMin

Тип: Вектор символов

Значения: '[ ]'| скаляр

По умолчанию: '[ ]'

`Output maximum` - Максимальное выходное значение для проверки области значений
`[]` (по умолчанию) | скаляром

Верхнее значение выходной области значений, который Simulink проверяет.

Simulink использует максимальное значение для выполнения:

Проверка области значений параметров (см. «Задание минимальных и максимальных значений для параметров блоков») для некоторых блоков.
Проверка области значений симуляции (см. «Задание диапазонов сигнала» и «Включение проверки области значений симуляции»).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, который вы генерируете из модели. Эта оптимизация может удалить алгоритмический код и повлиять на результаты некоторых режимов симуляции, таких как SIL или режим external mode. Для получения дополнительной информации смотрите Оптимизировать используя указанные минимальное и максимальное значения (Embedded Coder).

Примечание

Output maximum не насыщает или не зажимает фактический выходной сигнал. Вместо этого используйте блок Saturation.

Программное использование

Параметры блоков: OutMax

Тип: Вектор символов

Значения: '[ ]'| скаляр

По умолчанию: '[ ]'

`Output data type` - Тип данных выходного сигнала
`Inherit: All ports same datatype` (по умолчанию) | `Inherit: Inherit via back propagation` | `double` | `single` | `int8` | `int32` | `uint32` | `int64` | `uint64` | `fixdt(1,16,2^0,0)` | `<data type expression>` | ...

Задайте тип выходных данных. Вы можете установить его на:

Правило, которое наследует тип данных, например Inherit: Inherit via back propagation
Имя встроенного типа данных, например single
Имя объекта типа данных, например, Simulink.NumericType объект
Выражение, которое вычисляется как тип данных, например fixdt(1,16,0)

Нажмите кнопку Show data type assistant, чтобы отобразить Data Type Assistant, которая помогает вам задать параметр Output data type.

Смотрите Типы Данных Управляющего Сигнала для получения дополнительной информации.

Программное использование

Параметры блоков: OutDataTypeStr

Тип: Вектор символов

Значения: 'Inherit: Same as input', 'Inherit: Inherit via back propagation', 'single', 'int8', 'uint8', int16, 'uint16', 'int32', 'uint32', 'int64', 'uint64', fixdt(1,16,0), fixdt(1,16,2^0,0), fixdt(1,16,2^0,0). '<data type expression>'

По умолчанию: 'Inherit: Same as input'

`Lock data type settings against changes by the fixed-point tools` - Предотвратить переопределение типов данных инструментами с фиксированной точкой
`off` (по умолчанию) | `on`

Выберите этот параметр, чтобы предотвратить переопределение инструментами с фиксированной точкой типов данных, заданных в этом блоке. Для получения дополнительной информации смотрите Блокировка настройки типа выходных данных (Fixed-Point Designer).

Программное использование

Параметры блоков: LockScale

Тип: Вектор символов

Значения: 'off' | 'on'

По умолчанию: 'off'

Примеры моделей

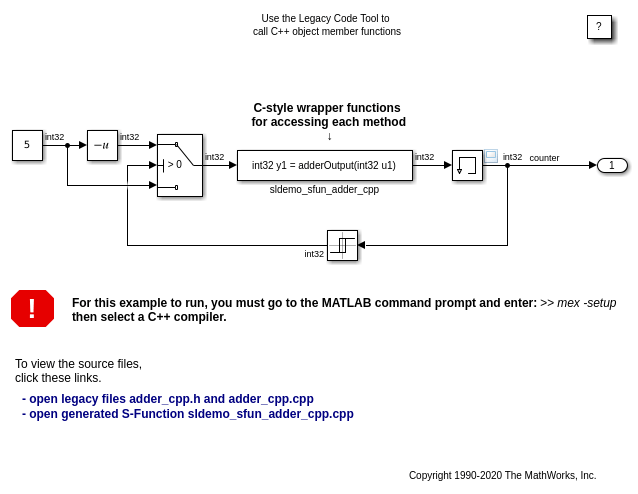

Методы объекта C++ как устаревшие функции

Используйте Legacy Code Tool для интеграции устаревших методов объекта C++.

Откройте модель

Характеристики блоков

Типы данных	`Boolean` \| `double` \| `fixed point` \| `integer` \| `single`
Прямое сквозное соединение	`yes`
Многомерные сигналы	`no`
Сигналы переменного размера	`no`
Обнаружение пересечения нулем	`yes`

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

Генерация HDL-кода
Сгенерируйте Verilog и VHDL код для FPGA и ASIC проектов с использованием HDL- Coder™.

HDL Coder™ предоставляет дополнительные опции строения, которые влияют на реализацию HDL и синтезированную логику.

Архитектура HDL

Этот блок имеет одну архитектуру HDL по умолчанию.

Свойства блоков

ConstrainedOutputPipeline	Количество регистров для размещения на выходах путем перемещения существующих задержек в рамках вашего проекта. Распределённая конвейеризация не перераспределяет эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите ConstrainedOutputPipeline (HDL Coder).
InputPipeline	Количество входных этапов конвейера для вставки в сгенерированный код. Распределённая конвейеризация и ограниченная выходная конвейеризация могут перемещать эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите InputPipeline (HDL Coder).
OutputPipeline	Количество выходных этапов конвейера для вставки в сгенерированный код. Распределённая конвейеризация и ограниченная выходная конвейеризация могут перемещать эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите OutputPipeline (HDL Coder).
