Vector Concatenate, Matrix Concatenate
Конкатенация входных сигналов совпадающего типа данных для создания смежного выходного сигнала
- Библиотека:
Simulink/Обычно используемые блоки
Simulink/Математические операции
Simulink/Маршрутизация сигнала
HDL-кодер/математические операции
HDL-кодер/сигнальная маршрутизация
Описание
Блоки Vector Concatenate и Matrix Concatenate конкатенируют входные сигналы, чтобы создать невиртуальный выходной сигнал, элементы которого находятся в смежных местоположениях в памяти.
В Simulink® library, эти блоки являются различными строениями одного и того же блока. Они различаются на основе установки своего параметра Mode, который определяет, действует ли блок в вектор или многомерный массив режиме конкатенации. Требования к входному сигналу и выходному сигналу зависят от режима конкатенации.
| Блок | Mode настройки | Требования к входному сигналу | Выходной сигнал |
|---|---|---|---|
| Vector Concatenate | Vector |
| Когда все входы являются векторами, выход является вектором. Если любой из входов строки или векторов-столбцов, выхода является строкой или вектором-столбцом, соответственно. Совет Чтобы создать вектор вызовов функций, используйте блок Mux. |
| Matrix Concatenate | Multidimensional array | Сигналы любой размерности (скаляры, векторы и матрицы) | Выходные выходы всегда являются массивом. Последующие измерения приняты Конкатенация относится к размерности, заданному параметром Concatenate dimension. |
Сигналы в выход сигнале появляются в том же порядке, что и входные сигналы для блока. Описание порядка портов для различных ориентаций блоков см. в разделе Расположение портов после вращения или отражения.
Можно использовать несколько блоков Vector Concatenate или Matrix Concatenate, чтобы создать выходной сигнал в ступенях, но результат плоский, как если бы вы использовали один блок, чтобы объединить сигналы.
Необходимо использовать Vector Concatenate или Matrix Concatenate блок, чтобы задать массив шин. Для получения дополнительной информации смотрите Группирование невиртуальных шин в массивах шин.
Порты
Вход
Выход
Параметры
Number of inputs - Количество входных портов
2 (по умолчанию) | положительное целое число
Задайте количество входов для блока как действительное, положительное целое число, меньше или равное 65536.
Программное использование
Параметры блоков:
NumInputs |
| Тип: Вектор символов |
| Значения: положительное целое число |
По умолчанию:
'2' |
Mode - Тип конкатенации
Vector | Multidimensional array
Выберите тип конкатенации, которую выполняет этот блок. По умолчанию Mode блока Vector Concatenate является Vector. По умолчанию Mode блока Matrix Concatenate является Multidimensional array.
Когда вы выбираете
Vectorблок выполняет векторную конкатенацию.Когда вы выбираете
Multidimensional arrayблок выполняет конкатенацию матриц.
| Mode настройки | Входные сигналы | Выход |
|---|---|---|
Vector |
| Когда все входы являются векторами, выход является вектором. Если любой из входов строки или векторов-столбцов, выхода является строкой или вектором-столбцом, соответственно. |
Multidimensional array | Сигналы любой размерности (скаляры, векторы и матрицы) | Выходные выходы всегда являются массивом. Последующие измерения приняты Конкатенация относится к размерности, заданному параметром Concatenate dimension. |
Программное использование
Параметры блоков:
Mode |
| Тип: Вектор символов |
Значения:
'Vector' | 'Multidimensional array' |
По умолчанию:
'Vector' |
Concatenate dimension - Выходная размерность, по которому можно объединить входные массивы
1 (по умолчанию) | скалярное целое число
Задайте выход размерности, по которой можно объединить вход массивы.
Чтобы сцепить входные массивы вертикально, введите
1.Чтобы сгруппировать входные массивы по горизонтали, введите
2.Чтобы выполнить многомерную конкатенацию на входах, задайте целое число, больше 2.

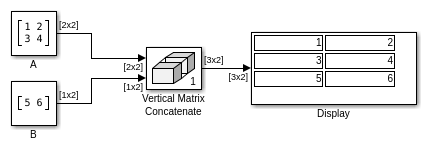

Если для этого параметра задано значение 1 и блочные входы являются 2-D матрицами, блок выполняет вертикальную конкатенацию матриц и стекает входные матрицы на верхнюю часть друг друга, чтобы создать выходную матрицу. Для примера смотрите ex_concatenate_vertical модель.
![The input matrices [1 2;3 4] and [5 6] are vertically concatenated to create the output matrix [1 2; 3 4; 5 6].](vertical_matrix_concat.png)

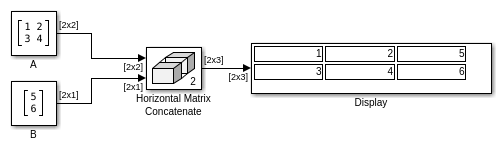

Если вы задаете этот параметр 2 и блочные входы являются 2-D матрицами, блок выполняет горизонтальную конкатенацию матриц и помещает входные матрицы один за другим, чтобы создать выходную матрицу. Для примера смотрите ex_concatenate_horizontal модель.
![The input matrices [1 2;3 4] and [5;6] are horizontally concatenated to create the output matrix [1 2 5;3 4 6].](horizontal_matrix_concat.png)
Матрицы входа должны иметь совместимые размеры для конкатенации. Вертикальная конкатенация требует, чтобы матрицы входа имели одинаковое число столбцов. Горизонтальная конкатенация требует, чтобы входы матрицы имели одинаковое число строк.

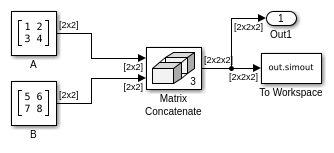

Если вы задаете этот параметр 3 и блочные входы являются 2-D матрицами, блок выполняет многомерную конкатенацию матриц. Для примера смотрите ex_concatenate_multidims модель
![The dimension of each input matrix is [2x2] and the dimension of the output matrix is [2x2x2].](concat_multi.png)
Зависимости
Чтобы включить этот параметр, установите Mode равным Multidimensional array.
Программное использование
Параметры блоков:
ConcatenateDimension |
| Тип: Вектор символов |
| Значения: скалярное целое число |
По умолчанию:
'1' |
Примеры моделей
Характеристики блоков
Типы данных |
|
Прямое сквозное соединение |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулем |
|
