addoutputspec
Добавьте спецификацию выхода к спецификации рабочей точки
Описание
newOpspec = addoutputspec(opspec,block,port)port block Simulink.
Чтобы найти ширину заданного порта, addoutputspec команда перекомпилирует модель.
Примеры
Добавьте Выхода спецификацию к объекту спецификации рабочей точки

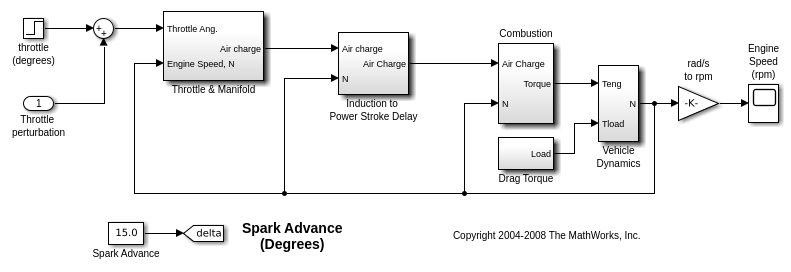

Откройте модель Simulink.
sys = 'scdspeed';
open_system(sys)
Создайте объект спецификации рабочей точки по умолчанию для модели.
opspec = operspec(sys)
Operating point specification for the Model scdspeed. (Time-Varying Components Evaluated at time t=0) States: ---------- (1.) scdspeed/Throttle & Manifold/Intake Manifold/p0 = 0.543 bar spec: dx = 0, initial guess: 0.543 (2.) scdspeed/Vehicle Dynamics/w = T//J w0 = 209 rad//s spec: dx = 0, initial guess: 209 Inputs: ---------- (1.) scdspeed/Throttle perturbation initial guess: 0 Outputs: None ----------
Объект спецификации рабочей точки по умолчанию не имеет выходных спецификаций, потому что в модели нет выходных портов корневого уровня.
Добавьте спецификацию выхода к блоку outport of rad/s to rpm.
newspec = addoutputspec(opspec,'scdspeed/rad//s to rpm',1);
Задайте известное значение 2000 об/мин для спецификации выхода.
newspec.Outputs(1).Known = 1; newspec.Outputs(1).y = 2000;
Просмотрите обновленную спецификацию рабочей точки.
newspec
Operating point specification for the Model scdspeed. (Time-Varying Components Evaluated at time t=0) States: ---------- (1.) scdspeed/Throttle & Manifold/Intake Manifold/p0 = 0.543 bar spec: dx = 0, initial guess: 0.543 (2.) scdspeed/Vehicle Dynamics/w = T//J w0 = 209 rad//s spec: dx = 0, initial guess: 209 Inputs: ---------- (1.) scdspeed/Throttle perturbation initial guess: 0 Outputs: ---------- (1.) scdspeed/rad//s to rpm spec: y = 2e+03
Добавьте выходную спецификацию к нескольким объектам спецификаций рабочих точек
Откройте модель Simulink.
sys = 'scdspeed';
open_system(sys)
Создайте массив объектов спецификаций рабочих точек по умолчанию 3 на 1 для модели.
opspec = operspec(sys,[3,1])
Array of operating point specifications for the model scdspeed. To display an operating point specification, select an element from the array.
Добавьте спецификацию выхода к блоку outport of rad/s to rpm.
newspec = addoutputspec(opspec,'scdspeed/rad//s to rpm',1);
Эта выходная спецификация добавлена ко всем объектам спецификации рабочей точки в opspec.
Можно задать различные выходные ограничения для каждой спецификации в opspec. Для примера задайте различные известные значения для каждой спецификации.
newspec(1,1).Outputs(1).Known = 1; newspec(1,1).Outputs(1).y = 1900; newspec(2,1).Outputs(1).Known = 1; newspec(2,1).Outputs(1).y = 2000; newspec(3,1).Outputs(1).Known = 1; newspec(3,1).Outputs(1).y = 2100;
Входные параметры
Выходные аргументы
Альтернативная функциональность
Steady State Manager
Можно в интерактивном режиме добавить выходные спецификации при обрезке модели с помощью Steady State Manager. Для получения дополнительной информации см. «Вычисление рабочих точек из спецификаций с использованием Steady State Manager».
Модель Simulink
Можно добавить выходные спецификации непосредственно в модель Simulink. Для этого щелкните правой кнопкой мыши сигнал, к которому вы хотите добавить спецификацию, и выберите Linear Analysis Points > Trim Output Constraint.
