getPoints

Получите список точек анализа для slLinearizer или slTuner интерфейс

Синтаксис

Описание

пример

pt_names = getPoints(s) возвращает имена точек анализа s, который может быть либо slLinearizer интерфейс или slTuner интерфейс. Используйте имена точек анализа для извлечения передаточных функций с помощью таких команд, как getIOTransfer и задать цели настройки для slTuner интерфейс.

Примеры

свернуть все

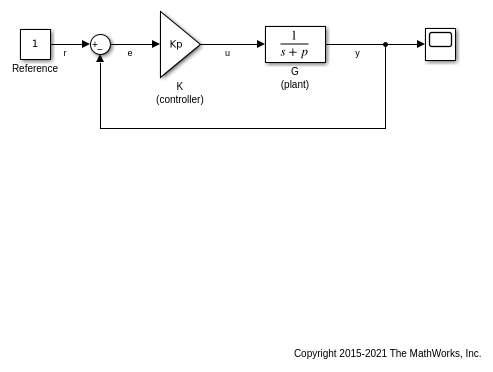

Откройте модель Simulink.

mdl = 'ex_scd_simple_fdbk';
open_system(mdl)

Создайте slLinearizer интерфейс к модели и добавить некоторые точки анализа к интерфейсу.

sllin = slLinearizer(mdl,{'r','e','u','y'});

Получите имена всех точек анализа, связанных с sllin.

pt_names = getPoints(sllin)
pt_names =

  4x1 cell array

    {'ex_scd_simple_fdbk/Reference/1[r]'     }
    {'ex_scd_simple_fdbk/Sum/1[e]'           }
    {'ex_scd_simple_fdbk/K (controller)/1[u]'}
    {'ex_scd_simple_fdbk/G (plant)/1[y]'     }

Входные параметры

свернуть все

Интерфейс к модели Simulink, заданный как slLinearizer интерфейс или slTuner интерфейс.

Выходные аргументы

свернуть все

Имена точек анализа, возвращенные как массив ячеек из векторов символов.

Каждая запись pt_names следует шаблону, full block path/outport number/[signal name].

Введенный в R2014a
