График поля точек выборок
sdo.scatterPlot( то же, что и X)sdo.scatterPlot(X,X), за исключением того, что подоси вдоль диагонали заменены гистограммой графиков данных в соответствующем столбце X. Например, подоси вдоль диагонали в i-м столбце заменяются hist(X(:,i)).
Обычно вы используете sdo.scatterPlot(X,Y) синтаксис с X определение выборок и Y определение значения функции затрат для каждой выборки. Используйте sdo.evaluate команда для выполнения вычисления функции затрат для генерации Y. В данном примере получаем 100 выборки Ac и K параметры sdoHydraulicCyclinder модель. Вычислим функцию затрат как функцию от Ac и K. Создайте график поля точек, чтобы увидеть значения выборки и функции затрат.
Загрузите sdoHydraulicCyclinder модель.
load_system('sdoHydraulicCylinder');Сгенерируйте 100 выборки Ac и K параметры.
p = sdo.getParameterFromModel('sdoHydraulicCylinder',{'Ac','K'}); ps = sdo.ParameterSpace(p); X = sdo.sample(ps,100);
Первая операция получает Ac и K параметры как вектор, p. Вторая операция создает sdo.ParameterSpace объект, ps, что задает распределения вероятностей для выборок параметров. Третья операция генерирует 100 выборок каждого параметра, возвращаемых как Table, X.
Вычислите таблицу значений функции затрат.
Ac_mean = mean(X{:,1});
K_mean = mean(X{:,2});

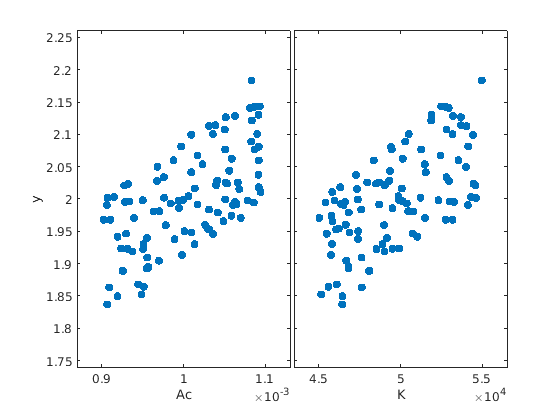

Y = table(X{:,1}/Ac_mean+X{:,2}/K_mean,'VariableNames',{'y'});Создайте график поля точек X и Y.
sdo.scatterPlot(X,Y);
Образец Ac и K параметры sdoHydraulicCyclinder модель. Используйте график поля точек для анализа выборок.
Загрузите sdoHydraulicCyclinder модель.
load_system('sdoHydraulicCylinder');Сгенерируйте 100 выборки Ac и K параметры.
p = sdo.getParameterFromModel('sdoHydraulicCylinder',{'Ac','K'}); ps = sdo.ParameterSpace(p); X = sdo.sample(ps,100);
Первая операция получает Ac и K параметры как вектор, p. Вторая операция создает sdo.ParameterSpace объект, ps, что задает распределения вероятностей для выборок параметров. Третья операция генерирует 100 выборок каждого параметра, возвращаемых как Table, X.

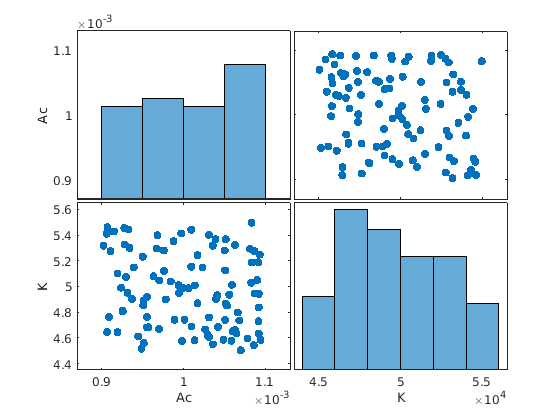

Создайте график поля точек X.
sdo.scatterPlot(X);
Сгенерируйте выборки Ac и K параметры sdoHydraulicCyclinder модель.
load_system('sdoHydraulicCylinder'); p = sdo.getParameterFromModel('sdoHydraulicCylinder',{'Ac','K'}); ps = sdo.ParameterSpace(p); X = sdo.sample(ps,100);
Создайте матрицу графика поля точек и верните указатели на объекты и указатели на оси.
figure [H,AX,BigAX,P,PAx] = sdo.scatterPlot(X);
Чтобы задать свойства для графиков поля точек, используйте указатели на H. Чтобы задать свойства гистограмм, используйте указатели закрашенной фигуры в P. Чтобы задать свойства осей, используйте указатели осей, Ax, BigAX, и PAx.

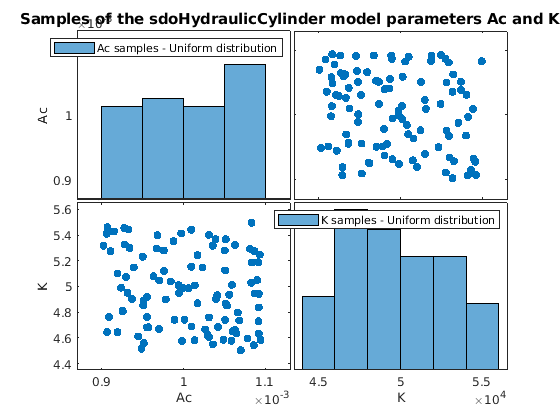

Задайте заголовок для матрицы графика и добавьте легенды, определяющие распределение образцов для каждого параметра.
title('Samples of the sdoHydraulicCylinder model parameters Ac and K') legend(PAx(1),'Ac samples - Uniform distribution') legend(PAx(2),'K samples - Uniform distribution')
