plot

Постройте графики видов и соединений

Свернуть все на странице

Синтаксис

plot(vSet)
h = plot(vSet)
plot(vSet,Name,Value)

Описание

plot(vSet) строит графики видов и соединений в наборе видов, vSet.

h = plot(vSet) возвращает график графика, h

plot(vSet,Name,Value) задает опции, используя один или несколько аргументы пары "имя-значение".

Примеры

свернуть все

Открыть Live Script

Создайте пустой набор видов изображений.

vSet = imageviewset;

Задайте три относительных положения.

relPoses = repelem(rigid3d,3,1);
relPoses(1).Translation = [3 0 0];
relPoses(2).Translation = [5 0 0];
relPoses(3).Translation = [2 0 0];

Вычислите и добавьте абсолютные положения.

absPoses = repelem(rigid3d,4,1);
absPoses(2).T = relPoses(1).T*absPoses(1).T;
absPoses(3).T = relPoses(2).T*absPoses(2).T;
absPoses(4).T = relPoses(3).T*absPoses(3).T;

Добавить четыре вида в набор видов изображений.

vSet = addView(vSet,1,absPoses(1));
vSet = addView(vSet,2,absPoses(2));
vSet = addView(vSet,3,absPoses(3));
vSet = addView(vSet,4,absPoses(4));

Добавьте соединения между добавленными видами.

vSet = addConnection(vSet,1,2,relPoses(1));
vSet = addConnection(vSet,2,3,relPoses(2));
vSet = addConnection(vSet,3,4,relPoses(3));

Постройте график набора видов с помощью идентификаторов видов.

plot(vSet,'ShowViewIds','on')

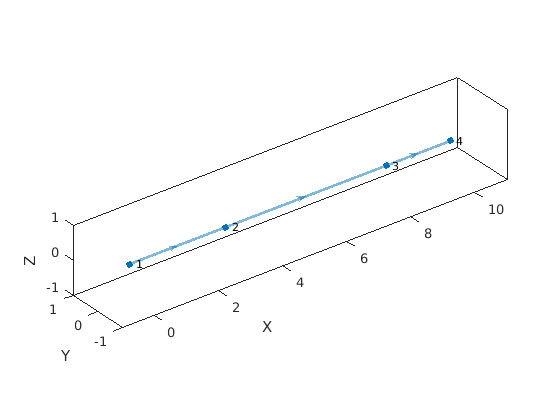

Figure contains an axes. The axes contains an object of type graphplot.

Входные параметры

свернуть все

Набор видов облака точек, заданный как pcviewset объект.

Аргументы в виде пар имя-значение

Задайте необязательные разделенные разделенными запятой парами Name,Value аргументы. Name - имя аргумента и Value - соответствующее значение. Name должны находиться внутри кавычек. Можно задать несколько аргументов в виде пар имен и значений в любом порядке Name1,Value1,...,NameN,ValueN.

Пример: 'ShowViewIds',off

Оси, на которых можно построить график, заданные как разделенная разделенными запятой парами, состоящая из 'Parent'и Axes объект. Как создать Axes объект, использовать axes функция.

Отображение идентификаторов представлений, заданных как разделенная разделенными запятой парами, состоящая из 'ShowViewIds' и 'on' или 'off'.

Выходные аргументы

свернуть все

График графика, возвращенный как GraphPlot объект. Вы можете использовать GraphPlot функции и свойства объекта, чтобы просмотреть и настроить построенную диаграмму.
