Chroma Resampler
Понижающий или повышающий коэффициент компонента цветности
- Библиотека:
Vision HDL Toolbox/Преобразования
Описание
Этот Chroma Resampler блокирует понижение или увеличение дискретизации потока пикселей.
Понижающая дискретизация уменьшает требования к полосе пропускания и памяти в видеосистеме, комбинируя компоненты цветности пикселей с несколькими пикселями. Можно задать фильтр, чтобы предотвратить сглаживание, выбрав фильтр по умолчанию или введя коэффициенты.
Увеличение дискретизации восстанавливает сигнал до его исходной скорости. Чтобы вычислить дополнительную выборку, можно использовать интерполяцию или репликацию.
Блок принимает компоненты luma и chrominance. Блок не изменяет компонент яркости и применяет задержку, чтобы выровнять его с повторно дискретизированными выходами цветности. Скорость выходного компонента яркости совпадает со скоростью входа.
Порты
Этот блок использует интерфейс потокового пикселя с pixelcontrol шина для сигналов управления системой координат. Этот интерфейс позволяет блоку работать независимо от размера и формата изображения. Все блоки Vision HDL Toolbox™ используют один и тот же потоковый интерфейс. Блок принимает и возвращает скалярное значение пикселя и шину, которая содержит пять сигналов управления. Сигналы управления указывают валидность каждого пикселя и его местоположение в системе координат. Чтобы преобразовать систему координат (пиксельную матрицу) в последовательный поток пикселей и сигналы управления, используйте блок Frame To Pixels. Полное описание интерфейса см. в разделе Потоковый пиксельный интерфейс.
Вход
Выход
Параметры
Совет
Когда вы используете блок с внутренним буфером линии внутри Enabled Subsystem (Simulink), шаблон сигнала включения должен поддерживать синхронизацию потока пикселей, включая минимальные интервалы гашения. Если шаблон enable повреждает синхронизацию потока пикселей, вы можете увидеть частичные выходные системы координат, поврежденные сигналы управления потоком пикселей или несоответствия между Simulink® и результаты симуляции HDL. Вам может потребоваться увеличить интервалы гашения, чтобы соответствовать циклам, когда активация низкая. Дополнительные сведения см. в разделе Настройка интервалов гашения.

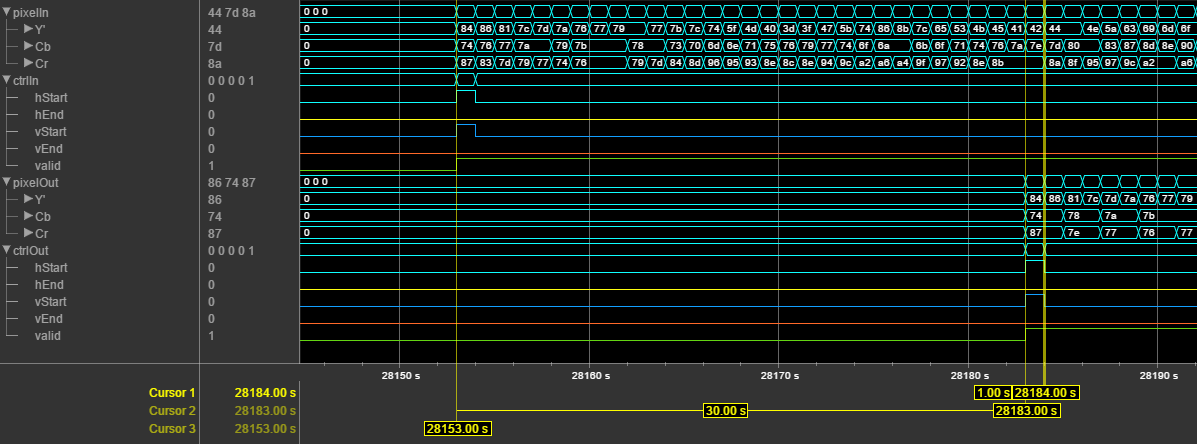

Алгоритмы
Сглаживающим фильтром по умолчанию является 29-контактный lowpass, который соответствует блоку Chroma Resampling по умолчанию в Computer Vision Toolbox™. В частотной характеристики этого фильтра диапазон пропускания [-0,25 0,25] занимает половину общей полосы пропускания. Этот фильтр подавляет сглаживание после 4:4:4 to 4:2:2 понижение дискретизации.
Используете ли вы фильтр по умолчанию или задаете свои собственные коэффициенты, фильтр реализован в HDL с помощью полностью параллельной архитектуры. Чтобы уменьшить количество умножителей, генерация HDL-кода использует преимущества симметричных, единичных или нулевых коэффициентов.
Блок заполняет ребро изображения значениями симметричных пикселей. См. Ребро. Кроме того, если система координат является нечетным количеством пикселей в ширину, блок симметрично заполняет линию. Это размещение делает блок более устойчивым к изменению времени видео.
