LTE Turbo Decoder

Декодируйте турбокодированные выборки

Библиотека:
Беспроводной HDL Toolbox/Обнаружение и коррекция ошибок

Описание

Блок LTE Turbo Decoder реализует турбодекодер, требуемый стандартом LTE TS 36.212 [1], и обеспечивает интерфейс и архитектуру, оптимизированную для генерации HDL-кода и аппаратного развертывания. Блок итерации над двумя декодерами MAX. Можно задать количество итераций. Скорость кодирования составляет 1/3. Блок принимает закодированные биты как вектор мягкого кодирования 3 на 1, [S P1 P2]. В этом векторе S - систематический бит, и P1 и P2 являются битами четности от двух энкодеров.

Этот блок использует интерфейс потоковой выборки с шиной для связанных сигналов управления. Этот интерфейс позволяет блоку работать независимо от формата кадра и легко соединяться с другими блоками Toolbox™ Wireless HDL. Блок принимает и возвращает значение, представляющее одну выборку, и шину, содержащую три сигнала управления. Эти сигналы указывают валидность каждой выборки и контуров системы координат. Чтобы преобразовать матрицу в поток сэмплирования и эти сигналы управления, используйте блок Frame To Samples или whdlFramesToSamples функция. Полное описание интерфейса см. в разделе Потоковый пример интерфейса.

Блок может принять следующую систему координат только после завершения декодирования предыдущей системы координат. Вы должны оставить Iterations * 2 * HalfIterationLatency + BlockSize + 4 холостых оборотов между входными кадрами. Задержка полуитерации описана в разделе Алгоритмы. Также можно использовать выход сигнала ctrl end. чтобы определить, когда блок готов к новому входу.

Эта форма волны показывает входной кадр из 120 выборок (+ 4 хвостовых бита) и 2632 циклов простоя между системами координат. Каждая входная выборка является вектором трех значений мягкого решения с фиксированной точкой. Входная и выходная шины ctrl расширены, чтобы показать сигналы управления. start и end показать контуры кадра и valid определяет выборки данных.

Порты

Вход

расширить все

`data` - Входная выборка
трехэлементный вектор

Входная выборка, заданная как трехэлементный целочисленный вектор. Значения представляют мягко закодированные вероятности. Если значение отрицательное, бит с большей вероятностью будет 0. Если значение положительное, бит с большей вероятностью будет равен 1. Первый элемент является последовательным битом, а другие два элемента являются битами четности. Блок ожидает входные кадры BlockSize + 12 выборки. Этот формат кадра включает хвостовые биты в порядке, заданном стандартом LTE TS 36.212 [1].

Для аппаратной реализации используйте тип с фиксированной точкой с двумя или тремя целочисленными битами и от одного до четырех дробных битов. Внутренние типы данных получают из этого типа данных, и более низкие типы точности могут привести к потере точности декодирования. Если тип входных данных имеет нуль дробных бит или менее двух целочисленных бит, блок возвращает предупреждение. double и single поддерживаются для симуляции, но не для генерации HDL-кода.

Типы данных: fixdt(1,WL,FL) | single | double

`ctrl` - Сигналы управления, сопровождающие поток выборок
`samplecontrol` автобус

Сигналы управления, сопровождающие поток дискретизации, заданные как samplecontrol bus. Шина включает в себя start, end, и valid управляющие сигналы, которые указывают контуры системы координат и валидность выборок.

start - Указывает начало входного кадра
end - Указывает конец входного кадра
valid - Указывает, что данные входного data порта действительны

Для получения дополнительной информации см. Выборку шины управления.

Типы данных: bus

`blockSize` - Размер блока турбо-кода
целое число

Зависимости

Этот порт появляется, когда вы задаете Block size source Input port.

Типы данных: single | double | uint16 | fixdt(0,13,0)

Выход

расширить все

`data` - Выходная выборка
скаляр

Выводит выборку, возвращается как двоичный скаляр. double и single поддерживаются для симуляции, но не для генерации HDL-кода.

Типы данных: single | double | Boolean | ufix1

`ctrl` - Сигналы управления, сопровождающие поток выборок
`samplecontrol` автобус

Управляющие сигналы, сопровождающие поток дискретизации, возвращаются как samplecontrol bus. Шина включает в себя start, end, и valid управляющие сигналы, которые указывают контуры системы координат и валидность выборок.

start - Указывает начало выходной системы координат
end - Указывает конец выходной системы координат
valid - Указывает, что данные выходного data порта действительны

Для получения дополнительной информации см. Выборку шины управления.

Типы данных: bus

Параметры

расширить все

`Block size source` - Как задать размер блока
`Input port` (по умолчанию) | `Property`

Выберите, задаете ли вы размер блока с помощью входа порта или введите фиксированное значение в качестве параметра. Если вы выбираете Property, появляется параметр Block size. Если вы выбираете Input portПоявится blockSize порт.

`Block size` - Размер блока турбо-кода
`6144` (по умолчанию)

Размер блока Turbo кода, заданный как целое число. Это значение должно быть одним из 188 значений, заданных в стандарте LTE, от 40 до 6144 в следующих интервалах: [40:8:512 528:16:1024 1056:32:2048 2112:64:6144]. Это значение регистрируется для каждой системы координат при ctrl start. = 1 (true).

Зависимости

Этот параметр появляется, когда вы задаете Block size source Property.

`Number of decoding iterations` - Сколько итераций декодирования MAX выполнять
`6` (по умолчанию) | положительное целое число

Сколько итераций декодирования MAX необходимо выполнить, заданное в виде положительного целого числа. В реализации декодера используется один декодер MAX с выходом данными каждой полуитерации, направляемыми назад на вход. Более высокое количество итераций увеличивает точность и добавляет задержку. Примерно после 15 итераций алгоритм не обеспечивает дальнейшей точности.

Примеры моделей

Турбо-декодирование потоковых выборок

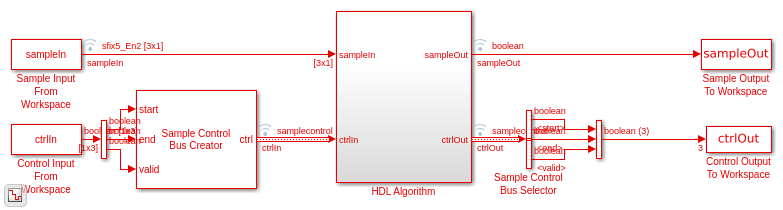

Используйте блок LTE Turbo Decoder, чтобы декодировать данные и как сравнить удобный для аппаратного обеспечения проект с результатами из LTE Toolbox™.

Алгоритмы

расширить все

Блок реализует итерационный алгоритм декодирования, используя один декодер и один перемежитель.

Эта схема показывает концептуальный алгоритм для одной итерации. Хотя схема показывает два декодера и три перемежителя, блок фактически реализует алгоритм, используя только один декодер и один перемежитель. Декодер выполняет одну полуитерацию и перемежает результаты. Затем выход направляется назад на вход для следующей полуитерации. Перемежитель вычисляет индексы перемежения из размера блока. Для получения дополнительной информации о реализации перемежителя см. LTE Turbo Encoder.

Нечетные полуитерации вычисляют коэффициент правдоподобия из неинтерлейных бит (P1, S и деинтерлейные результаты P2 декодирования). Четные полуитерации вычисляют коэффициент правдоподобия из перемеженных бит (P2 и перемеженные результаты P1 и S декодирования).

Блок декодера использует алгоритм BCJR, чтобы найти отношение правдоподобия конкретного бита [2].

$\begin{array}{l} L (u_{k}) ≜ \log (\frac{P (u_{k} = + 1 | y)}{P (u_{k} = + 1 | y)}) \\ = \log (\frac{\sum_{s^{+}} p (s_{k - 1} = s', s_{k} = s, y) / p (y)}{\sum_{s^{-}} p (s_{k - 1} = s', s_{k} = s, y) / p (y)}) \end{array}$

Вероятности могут также быть представлены в терминах текущего и будущего состояний:

$\begin{array}{l} p (s', s, y) = α_{k - 1} (s') \cdot γ_{k} (s', s) \cdot β_{k} (s) \\ α_{k - 1} (s') = P (s', y_{< k}) \\ γ_{k} (s', s) = P (y_{k}, s | s') \\ β_{k} (s) = P (y_{< k} | s) \end{array}$

Вероятность α представляет предыдущее состояние, β представляет вероятность текущего состояния, а ɣ представляет следующее состояние. Алгоритм вычисляет ɣ из входа значений. Вероятности α и β вычисляются с помощью прямой и обратной рекурсии по возможным состояниям шпалеры, а также зависят от ɣ. Все вычисления выполняются в log область.

$\begin{array}{l} α_{k} = α_{k - 1} (s') \cdot γ_{k} (s', s) \\ β_{k - 1} (s') = β_{k} (s) \cdot γ_{k} (s', s) \end{array}$

Начальные условия для α и β:

$\begin{array}{l} α_{0} (s) = {\begin{matrix} 1, s = 0 \\ 0, s \neq 0 \end{matrix} \\ β_{0} (s) = {\begin{matrix} 1, s = 0 \\ 0, s \neq 0 \end{matrix} \end{array}$

Эта схема показывает архитектуру декодера полуитерации и перемежителя. Начальная вероятность устанавливается в нуль.

В нормальной архитектуре BCJR алгоритм не может вычислить β, пока вся система координат не будет в памяти. Он должен выполнить полный кадр прямой трассировки, а затем полный кадр назад трассировки, что означает, что задержка одной полуитерации является двумя длинами системы координат. Необходимая память BlockSize*NumStates*DataWidth. В этом случае NumStates восемь значений из стандарта LTE TS 36.212 [1].

Однако эта реализация декодера использует скользящее окно, чтобы уменьшить необходимую память и задержку алгоритма [3]. Размер окна составляет 32 выборки, что в пять раз больше длины ограничения шпалеры 7. Задержка одной полуитерации:

$(c e i l (\frac{B l o c k S i z e}{W i n S i z e}) + 2) \times W i n S i z e + P i p e D e l a y$

Необходимая память с раздвижным окном - 2 * 32 * NumStates * DataWidth. Этот рисунок показывает, как вычисление β отслеживает и декодирует одно окно за раз, чередуя вход между блоками вычисления A и B.

Эффективность

Эти данные о ресурсах и эффективности являются результатами синтеза сгенерированного HDL, нацеленного на Xilinx^® Zynq^®-7000 ZC706 платы. Эта реализация предназначена для фиксированного размера блока 6144, шести итераций декодирования и sfix5_en2 входные данные. Тактовая частота проекта достигает 306,6 МГц.

Ресурс	Использование
LUT	4771
LUTRAM	212
FFS	4691
Блокируйте ОЗУ (16K)	7

Размер оперативной памяти увеличивается с размером блока. При включении порта размера блока используется ОЗУ, достаточное для наибольшего размера блока.

Ссылки

[1] 3GPP TS 36.212. «Мультиплексирование и канальное кодирование». 3rd Генерация Partnership Project; Группа технических спецификаций Radio Доступа Network; Evolved Universal Terrestrial Radio Access (E-UTRA). URL-адрес: https://www.3gpp.org.

[2] Bahl, L. R., J. Cocke, F. Jelinek, and J. Raviv. Оптимальное декодирование линейных кодов для минимизации частоты ошибок символов. Транзакции IEEE по теории информации. Vol 1T-20, март 1974, с. 284-287.

[3] Viterbi, Andrew J. «Интуитивное обоснование и упрощенная реализация декодера MAP для сверточных кодов». Журнал IEEE по выбранным областям в коммуникациях. Том 16, № 2, февраль 1998 года.

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

Этот блок поддерживает генерацию кода C/C + + для Simulink^® режимы Accelerator и Rapid Accelerator и для генерации компонентов DPI.

Генерация HDL-кода
Сгенерируйте Verilog и VHDL код для FPGA и ASIC проектов с использованием HDL- Coder™.

HDL Coder™ предоставляет дополнительные опции строения, которые влияют на реализацию HDL и синтезированную логику.

Архитектура HDL

Этот блок имеет одну архитектуру HDL по умолчанию.

Свойства блоков

ConstrainedOutputPipeline	Количество регистров для размещения на выходах путем перемещения существующих задержек в рамках вашего проекта. Распределённая конвейеризация не перераспределяет эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите ConstrainedOutputPipeline (HDL Coder).
InputPipeline	Количество входных этапов конвейера для вставки в сгенерированный код. Распределённая конвейеризация и ограниченная выходная конвейеризация могут перемещать эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите InputPipeline (HDL Coder).
OutputPipeline	Количество выходных этапов конвейера для вставки в сгенерированный код. Распределённая конвейеризация и ограниченная выходная конвейеризация могут перемещать эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите OutputPipeline (HDL Coder).

Ограничения

Вы не можете сгенерировать HDL для этого блока внутри Resettable Synchronous Subsystem (HDL Coder) или Enabled Synchronous Subsystem (HDL Coder).
