Пример 1: представление состояния анализа аппаратного компонента

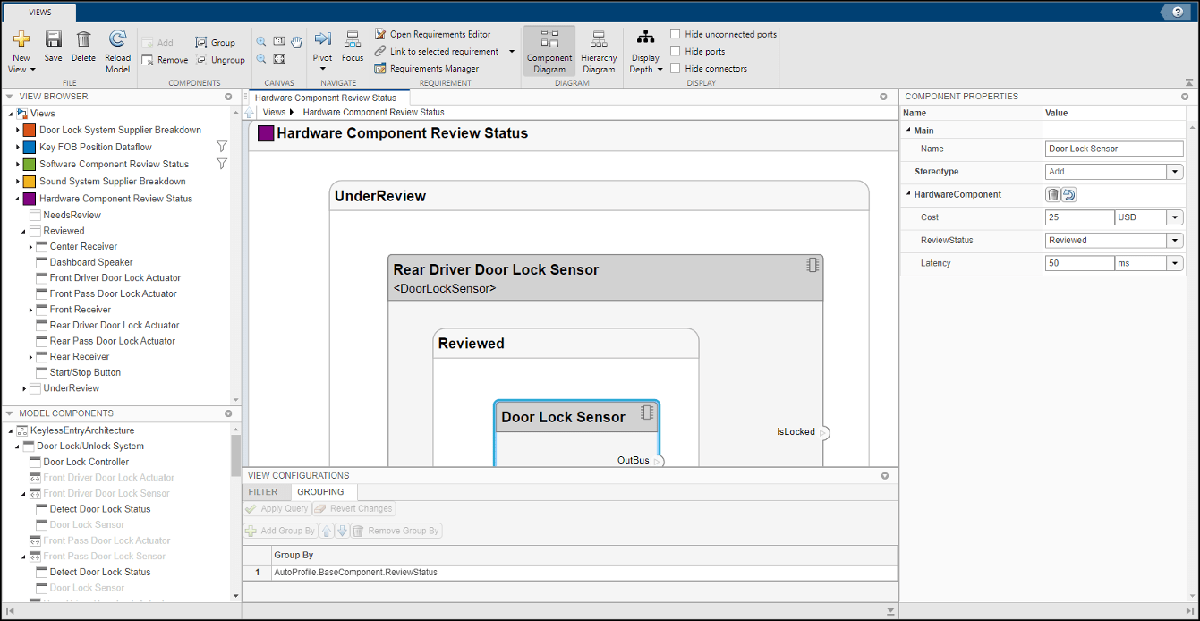

Создайте отфильтрованное представление, которое выбирает все аппаратные компоненты в модели архитектуры и группирует их использующий ReviewStatus свойство.

1. Создайте запрос, чтобы выбрать все аппаратные компоненты.

hwCompQuery = HasStereotype(IsStereotypeDerivedFrom('AutoProfile.HardwareComponent'));

2. Используйте запрос, чтобы создать представление.

model.createView('Hardware Component Review Status',...
 'Select',hwCompQuery,... % Query to use for the selection
 'GroupBy',{'AutoProfile.BaseComponent.ReviewStatus'},... % Stereotype property to qualify by
 'IncludeReferenceModels',true,... % Include components in referenced models
 'Color','purple');

3. Чтобы открыть раздел Architecture Views Gallery the Views, нажмите Architecture Views.

model.openViews

Пример 2: системное представление поставщика локатора FOB

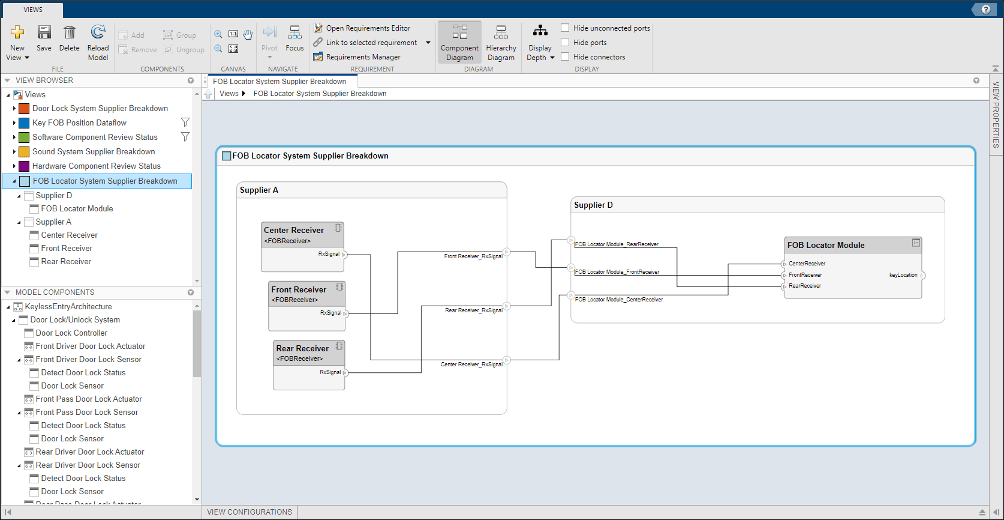

Создайте представление свободной формы, которое вручную вытягивает компоненты от Системы Локатора FOB и группирует их использующий существующие и новые компоненты представления для поставщиков. В этом примере вы будете использовать группы элемента, группировки компонентов в представлении, чтобы программно заполнить представление.

1. Создайте архитектуру представления.

fobSupplierView = model.createView('FOB Locator System Supplier Breakdown',...
    'Color','lightblue');

2. Добавьте подгруппу под названием 'Supplier D'. Добавьте FOB Locator Module к подгруппе элемента представления.

supplierD = fobSupplierView.Root.createSubGroup('Supplier D');
supplierD.addElement('KeylessEntryArchitecture/FOB Locator System/FOB Locator Module');

3. Создайте новую подгруппу для 'Supplier A'.

supplierA = fobSupplierView.Root.createSubGroup('Supplier A');

4. Добавьте каждый из Приемников FOB, чтобы просмотреть подгруппу элемента.

FOBLocatorSystem = model.lookup('Path','KeylessEntryArchitecture/FOB Locator System');

% Find all the components which contain the name "Receiver"
receiverCompPaths = model.find(...
    contains(Property('Name'),'Receiver'),...
    FOBLocatorSystem.Architecture);

supplierA.addElement(receiverCompPaths)

5. Сохраните модель.

model.save
