Динамика аппарата

Аэродинамика модели, движение и движение самолета и космического аппарата

Создайте динамику своей системы, выполните симуляции и изучите поведение системы при различных условиях. Вычислите аэродинамические силы и моменты наряду с общим рейсом динамические параметры. Можно также симулировать три - и шесть уравнений степеней свободы движения. Используя блоки в библиотеке Pilot Models, реализуйте экспериментальное перекрестное соединение, точность и модели Тастина.

  • Аэродинамика
    Вычислите аэродинамические силы и моменты с помощью аэродинамических коэффициентов, динамического давления, центра тяжести, центра давления
  • Уравнения движения
    Реализуйте 3DoF, 6DoF, и укажите массовые уравнения движения определить положение тела, скорость, отношение, связала значения
  • Параметры рейса

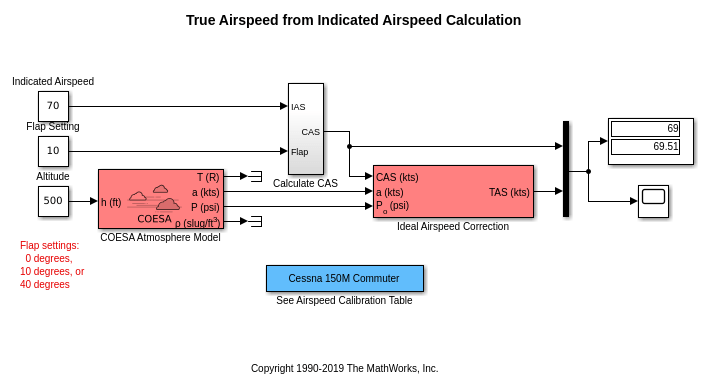

    Вычислите космические параметры, такие как идеальная коррекция скорости полета, Число Маха, динамическое давление
  • Массовые свойства
    Симулируйте тензоры инерции и центр тяжести
  • Экспериментальные модели
    Реализуйте экспериментальные модели
  • Движение
    Симулируйте систему механизма и контроллер

Рекомендуемые примеры

HL-20 Project with Optional FlightGear Interface

Проект HL-20 с дополнительным интерфейсом FlightGear

Этот проект показывает, как смоделировать несущее тело HL-20 НАСА с Simulink®, Stateflow® и программным обеспечением Aerospace Blockset™. Модель транспортного средства включает аэродинамику, управляющую логику, системы управления отказа (FDIR) и средства управления механизмом (FADEC). Это также включает эффекты среды, такие как профили ветра для приземляющейся фазы. Целая модель симулирует подход и приземляющиеся фазы рейса с помощью автоприземляющегося контроллера. Чтобы анализировать эффекты отказов привода и изменения порыва ветра на устойчивости транспортного средства, используйте "Запущенный Анализ отказов в параллельном" ярлыке проекта. Если Parallel Computing Toolbox™ установлен, анализ запущен параллельно. Если Parallel Computing Toolbox™ не установлен, анализ запущен в сериале. Визуализация для этой модели сделана через интерфейс к FlightGear, пакету средства моделирования рейса с открытым исходным кодом. Если интерфейс FlightGear недоступен, можно симулировать модель путем замыкания круга с помощью альтернативных источников данных, обеспеченных в блоке Variant. В этом блоке можно выбрать ранее сохраненный файл данных, блок Signal Editor или набор постоянных значений. Этот пример требует Control System Toolbox™.
