comm.WINNER2Channel
Пропустите входной сигнал через WINNER II канал с замираниями
Загрузите Необходимый: Чтобы использовать comm.WINNER2Channel, сначала загрузите ПОБЕДИТЕЛЯ II Моделей Канала для дополнения Communications Toolbox.
Описание
comm.WINNER2Channel Система object™ пропускает входной сигнал через WINNER II исчезающих каналов. Объект использует базовую модель, заданную и обеспеченную ПОБЕДИТЕЛЕМ II Моделей Канала [1].
Отфильтровать входной сигнал с помощью WINNER II исчезающих каналов:
Задайте и настройте свой WINNER II объектов канала. Смотрите Конструкцию.
Вызовите
stepпропускать входной сигнал через WINNER II исчезающих каналов согласно свойствамcomm.WINNER2Channel.
Примечание
В качестве альтернативы вместо того, чтобы использовать step метод, чтобы выполнить операцию, заданную Системным объектом, можно вызвать объект с аргументами, как будто это была функция. Например, y = step(obj,x) и y = obj(x) выполните эквивалентные операции.
Конструкция
chan = comm.WINNER2Channelchan генерирует коэффициенты канала с помощью WINNER II пространственных моделей канала (SCM). Это также пропускает действительный или комплексный входной сигнал через исчезающий канал для каждой ссылки.
chan = comm.WINNER2Channel(Name,Value)chan, это заменяет значения по умолчанию с помощью одного или нескольких Name,Value парные аргументы. Можно задать дополнительные аргументы пары "имя-значение" в любом порядке как Name1,Value1,...,NameN,ValueN.
chan = comm.WINNER2Channel(cfgModel)ModelConfig набор свойств к cfgModel.
chan = comm.WINNER2Channel(cfgModel,cfgLayout)ModelConfig набор свойств к cfgModel и LayoutConfig набор свойств к cfgLayout.
Свойства
|
WINNER II настроек параметра модели WINNER II настроек параметра модели в виде структуры, содержащей эти поля:
| ||||||||||||||||||||||||||||||
|
WINNER II настроек параметра размещения WINNER II настроек параметра размещения в виде структуры, содержащей эти поля:
| ||||||||||||||||||||||||||||||
|
Нормируйте канал выходные параметры в виде Для получения дополнительной информации смотрите Степень Канала. |
Методы
| информация | Отобразите информацию о WINNER2Channel объект |
| шаг | Пропустите входной сигнал через WINNER II канал с замираниями |
| Характерный для всех системных объектов | |
|---|---|
release | Позвольте изменения значения свойства Системного объекта |
reset | Сбросьте внутренние состояния Системного объекта |
При использовании reset, если ModelConfig.RandomSeed свойство obj пусто, reset метод сбрасывает фильтры только. В противном случае, reset метод сбрасывает фильтры и также повторно инициализирует поток случайных чисел к значению ModelConfig.RandomSeed свойство.
Примеры
WINNER II каналов с двумя мобильными станциями
Симулируйте систему, которая имеет два MS, соединенные с одним BS. Один MS на расстоянии в 8 метров от BS; другой на расстоянии в 20 метров от BS. Импульсные сигналы отправляются через две ссылки. Спектр полученных сигналов в MS показывает селективность частоты. Это также показывает MS, который ближе, BS имеет большую среднюю мощность приемника, чем другой MS.
Задайте начальное значение генератора случайных чисел для воспроизводимости.
rng(100);
Начальная длина системы координат и частота дискретизации.
frmLen = 1024;
Сконфигурируйте параметры размещения.
BSAA = winner2.AntennaArray('UCA', 8, 0.02); % UCA-8 antenna array for BS MSAA1 = winner2.AntennaArray('ULA', 2, 0.01); % ULA-2 antenna array for MS MSAA2 = winner2.AntennaArray('ULA', 4, 0.005); % ULA-4 antenna array for MS MSIdx = [2 3]; BSIdx = {1}; NL = 2; maxRange = 100; rndSeed = 101; cfgLayout = winner2.layoutparset(MSIdx,BSIdx,NL, ... [BSAA,MSAA1,MSAA2],maxRange,rndSeed);
Настройте положения MS и BS.
cfgLayout.Stations(1).Pos(1:2) = [10, 10]; cfgLayout.Stations(2).Pos(1:2) = [18, 10]; % 8 meters away from BS cfgLayout.Stations(3).Pos(1:2) = [22, 26]; % 20 meters away from BS
NLOS для обеих ссылок
cfgLayout.Pairing = [1 1; 2 3]; cfgLayout.PropagConditionVector = [0 0];
Сконфигурируйте параметры модели
cfgModel = winner2.wimparset; cfgModel.NumTimeSamples = frmLen; % Frame length cfgModel.IntraClusterDsUsed = 'no'; % No cluster splitting cfgModel.SampleDensity = 2e5; % For lower sample rate cfgModel.PathLossModelUsed = 'yes'; % Turn on path loss cfgModel.ShadowingModelUsed = 'yes'; % Turn on shadowing
Создайте WINNER II Системных объектов канала.
wimChan = comm.WINNER2Channel(cfgModel, cfgLayout);
Вызовите информационный метод объекта получить некоторую системную информацию
chanInfo = info(wimChan)
chanInfo = struct with fields:
NumLinks: 2
NumBSElements: [8 8]
NumMSElements: [2 4]
NumPaths: [16 16]
SampleRate: [1.0000e+07 1.0000e+07]
ChannelFilterDelay: [7 7]
NumSamplesProcessed: 0
numTx = chanInfo.NumBSElements(1); Rs = chanInfo.SampleRate(1);
Создайте Спектр Системный объект Анализатора.
SA = dsp.SpectrumAnalyzer('SampleRate', Rs, ... 'YLimits', [-170, -100], 'ShowLegend', true, ... 'ChannelNames', {'MS 1 (8 meters away)','MS 2 (20 meters away)'});

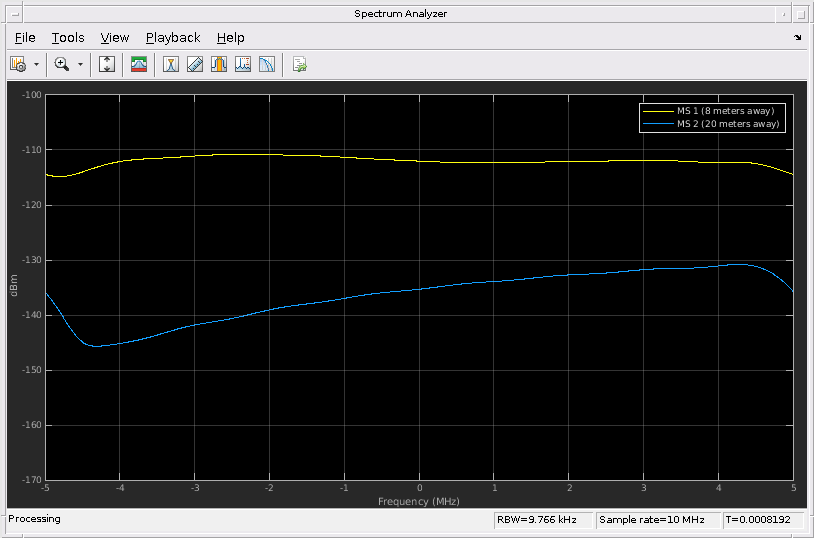

Передайте импульсные сигналы через две ссылки и покажите спектры полученных сигналов в двух MS.
for i = 1:10 x = [ones(1,numTx); zeros(frmLen-1, numTx)]; y = wimChan(x); SA([y{1}(:,1), y{2}(:,1)]); end
Больше о
WINNER II частот дискретизации
Частота дискретизации сигнала (R S) для генерации коэффициентов канала и выполнения фильтрации канала вычисляется на ссылку с помощью мобильной скорости станции (MS V), половина расстояния длины волны и демонстрационной плотности. Частота дискретизации для каждой ссылки доступна, когда поле в информационном методе возвращается.
R S = MS V / (C / F сосредотачиваются / 2 / SD N),
Для скорости MS, MS V,
Когда
ModelConfig.UniformTimeSamplingустановлен в'no', MS V является скоростью MS для соответствующей ссылки, выведенной изLayoutConfig.Stations(i).Velocityполе .Когда
ModelConfig.UniformTimeSamplingустановлен в'yes', MS V является максимальной скоростью MS для всех ссылок.
C является скоростью света (
2.99792458e8m/s).Центром F является
ModelConfig.CenterFrequency.SD N является
ModelConfig.SampleDensity.
Степень канала
Эти условия применяются к степени канала comm.WINNER2Channel объект:
Когда потеря на пути и затенение выключены, усиления пути нормированы. А именно, усиления пути нормированы когда ModelConfig.
ShadowingModelUsedи ModelConfig.PathLossModelUsedпараметры устанавливаются на'no'.Когда свойством NormalizeChannelOutputs является
true, среднее усиление канала составляет 0 дБ.
Ссылки
[1] Kyosti, Пекка, Juha Meinila, и др. ПОБЕДИТЕЛЬ II Моделей Канала. D1.1.2 V1.2. IST-4–027756 WINNER II, сентябрь 2007.
