Fog
Вуалируйте модель распространения
Описание
Смоделируйте поведение электромагнитного излучения от точки передачи, когда это перемещается через вуаль или облака [1] при помощи Fog объект. Модели распространения для вуали допустимы от 10 до 1 000 ГГц, принимают условия угла обзора (LOS) и игнорируют ландшафт, искривление Земли и другие препятствия.
Создание
Создайте Fog объект при помощи propagationModel функция.
Свойства
Функции объекта
Примеры
Покрытие модели в густом тумане

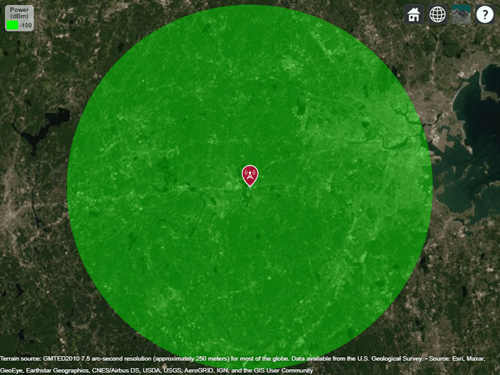

Отобразите зону охвата для передатчика в густом тумане.
Создайте модель распространения для вуали. Задайте водную плотность как 0,5 грамма за кубический метр.
pm = propagationModel("fog","WaterDensity",0.5);
Создайте ретранслятор. Отобразите зону охвата для передатчика. Модели распространения для вуали требуют частот передатчика между 10 и 1 000 ГГц.
tx = txsite("Name","Apple Hill","TransmitterFrequency",1e10, ... "Latitude",42.3001,"Longitude",-71.3604); coverage(tx,pm)
Ссылки
[1] Сектор Радиосвязи Международного союза электросвязи. Затухание из-за облаков и вуали. Рекомендация P.840-6. ITU-R, утвержденный 30 сентября 2013. https://www.itu.int/rec/R-REC-P.840-6-201309-S/en.
[2] Seybold, Джон С. Введение в распространение RF. Хобокен, Нью-Джерси: Вайли, 2005.
