Создайте ведущий сценарий, содержащий дорогу фигуры 8, заданную в мировых координатах сценария. Преобразуйте мировые координаты сценария к системе координат автомобиля, оборудованного датчиком.

Создайте пустой ведущий сценарий.

scenario = drivingScenario;

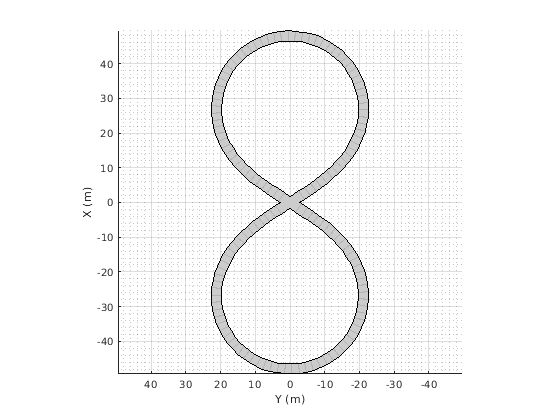

Добавьте дорогу фигуры 8 к сценарию. Отобразите сценарий.

roadCenters = [0  0  1
             20 -20  1
             20  20  1
            -20 -20  1
            -20  20  1
              0   0  1];

roadWidth = 3;
bankAngle = [0 15 15 -15 -15 0];
road(scenario,roadCenters,roadWidth,bankAngle);
plot(scenario)

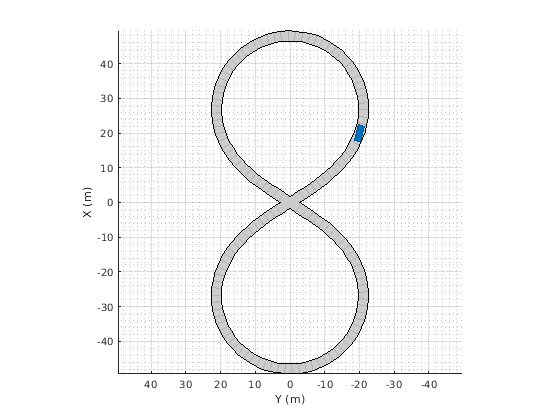

Добавьте автомобиль, оборудованный датчиком в сценарий. Расположите транспортное средство в мировых координатах (20, –20) и ориентируйте его под –15 углами рыскания степени.

ego = actor(scenario,'ClassID',1,'Position',[20 -20 0],'Yaw',-15);

Получите дорожные контуры в координатах автомобиля, оборудованного датчиком при помощи roadBoundaries функция. Задайте автомобиль, оборудованный датчиком как входной параметр.

rbEgo1 = roadBoundaries(ego);

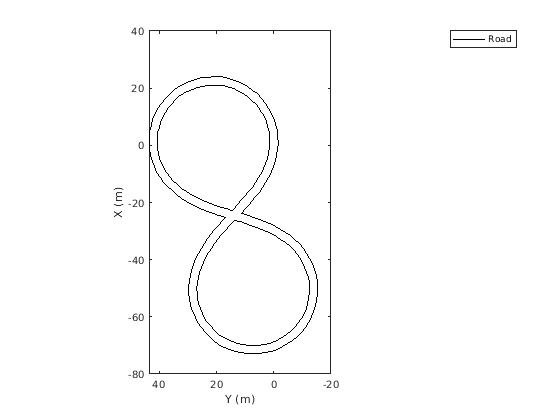

Отобразите результат на видимом с большого расстояния графике.

bep = birdsEyePlot;
lbp = laneBoundaryPlotter(bep,'DisplayName','Road');
plotLaneBoundary(lbp,rbEgo1)

Получите дорожные контуры в мировых координатах при помощи roadBoundaries функция. Задайте сценарий как входной параметр.

rbScenario = roadBoundaries(scenario);

Получите дорожные контуры в координатах автомобиля, оборудованного датчиком при помощи driving.scenario.roadBoundariesToEgo функция.

rbEgo2 = driving.scenario.roadBoundariesToEgo(rbScenario,ego);

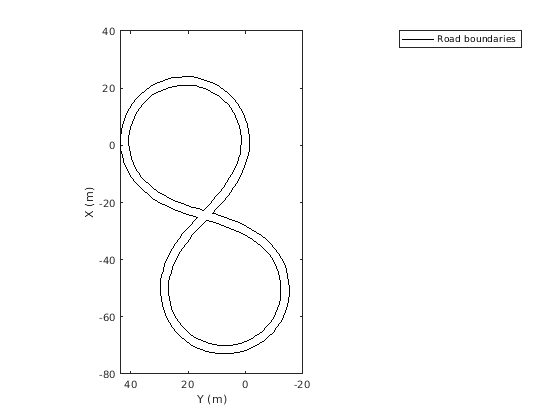

Отобразите дорожные контуры на видимом с большого расстояния графике.

bep = birdsEyePlot;
lbp = laneBoundaryPlotter(bep,'DisplayName','Road boundaries');
plotLaneBoundary(lbp,{rbEgo2})

Создайте ведущий сценарий, содержащий кривую дорогу, две дороги подряд и двух агентов: автомобиль и велосипед. Оба агента проходят дорога в течение 60 секунд.

Создайте ведущий объект сценария.

scenario = drivingScenario('SampleTime',0.1','StopTime',60);

Создайте кривую дорогу с помощью дорожных центральных точек после дуги круга с 800-метровым радиусом. Дуга запускается на уровне 0 °, заканчивается на уровне 90 ° и производится в шаге на 5 °.

angs = [0:5:90]';
R = 800;
roadcenters = R*[cosd(angs) sind(angs) zeros(size(angs))];
roadwidth = 10;
road(scenario,roadcenters,roadwidth);

Добавьте две дороги подряд с шириной по умолчанию, с помощью дорожных центральных точек в каждом конце.

roadcenters = [700 0 0; 100 0 0];
road(scenario,roadcenters)

ans =
  Road with properties:

           Name: ""
         RoadID: 2
    RoadCenters: [2x3 double]
      RoadWidth: 6
      BankAngle: [2x1 double]
        Heading: [2x1 double]

roadcenters = [400 400 0; 0 0 0];
road(scenario,roadcenters)

ans =
  Road with properties:

           Name: ""
         RoadID: 3
    RoadCenters: [2x3 double]
      RoadWidth: 6
      BankAngle: [2x1 double]
        Heading: [2x1 double]

Получите дорожные контуры.

rbdry = roadBoundaries(scenario);

Добавьте автомобиль и велосипед к сценарию. Расположите автомобиль в начале первой дороги подряд.

car = vehicle(scenario,'ClassID',1,'Position',[700 0 0], ...
    'Length',3,'Width',2,'Height',1.6);

Расположите велосипед дальше в будущем.

bicycle = actor(scenario,'ClassID',3,'Position',[706 376 0]', ...
    'Length',2,'Width',0.45,'Height',1.5);

Постройте сценарий.

plot(scenario,'Centerline','on','RoadCenters','on');
title('Scenario');

Отобразите положения агента и профили.

poses = actorPoses(scenario)

poses=2×1 struct array with fields:
    ActorID
    Position
    Velocity
    Roll
    Pitch
    Yaw
    AngularVelocity

profiles = actorProfiles(scenario)

profiles=2×1 struct array with fields:
    ActorID
    ClassID
    Length
    Width
    Height
    OriginOffset
    MeshVertices
    MeshFaces
    RCSPattern
    RCSAzimuthAngles
    RCSElevationAngles
