Создайте ведущий сценарий
drivingScenario объект представляет 3-D арену, содержащую дороги, парковки, транспортные средства, пешеходов, барьеры и другие аспекты ведущего сценария. Используйте этот объект смоделировать реалистические сценарии трафика и сгенерировать синтетические обнаружения для тестирования алгоритмы cочетания датчиков или контроллеры.
Чтобы добавить дороги, используйте road функция. Чтобы задать маршруты на дорогах, создайте lanespec объект. Можно также импортировать дороги из сторонней дорожной сети при помощи roadNetwork функция.
Чтобы добавить парковки, используйте parkingLot функция.
Добавить агентов (автомобили, пешеходы, велосипеды, и так далее), использование actor функция. Чтобы добавить агентов со свойствами, специально разработанными для транспортных средств, используйте vehicle функция. Чтобы добавить барьеры, используйте barrier функция. Все агенты, включая транспортные средства и барьеры, моделируются как кубоиды (формы поля).
Чтобы симулировать сценарий, вызовите advance функция в цикле, который совершенствует симуляцию один временной шаг за один раз.
Можно также создать ведущие сценарии в интерактивном режиме при помощи приложения Driving Scenario Designer. Кроме того, можно экспортировать drivingScenario объекты из приложения, чтобы произвести изменения сценария для использования или в приложении или в Simulink®. Для получения дополнительной информации смотрите, Создают Ведущие Изменения Сценария Программно.
scenario = drivingScenario
scenario = drivingScenario(Name,Value)SampleTime, StopTime, и GeoReference свойства с помощью пар "имя-значение". Например, drivingScenario('GeoReference',[42.3 -71.0 0]) устанавливает географический источник сцены к координате долготы широты (42.3, –71.0) и высота 0.
Создайте ведущий сценарий, содержащий кривую дорогу, две дороги подряд и двух агентов: автомобиль и велосипед. Оба агента проходят дорога в течение 60 секунд.
Создайте ведущий объект сценария.
scenario = drivingScenario('SampleTime',0.1','StopTime',60);
Создайте кривую дорогу с помощью дорожных центральных точек после дуги круга с 800-метровым радиусом. Дуга запускается на уровне 0 °, заканчивается на уровне 90 ° и производится в шаге на 5 °.
angs = [0:5:90]'; R = 800; roadcenters = R*[cosd(angs) sind(angs) zeros(size(angs))]; roadwidth = 10; road(scenario,roadcenters,roadwidth);
Добавьте две дороги подряд с шириной по умолчанию, с помощью дорожных центральных точек в каждом конце.
roadcenters = [700 0 0; 100 0 0]; road(scenario,roadcenters)
ans =
Road with properties:
Name: ""
RoadID: 2
RoadCenters: [2x3 double]
RoadWidth: 6
BankAngle: [2x1 double]
Heading: [2x1 double]
roadcenters = [400 400 0; 0 0 0]; road(scenario,roadcenters)
ans =
Road with properties:
Name: ""
RoadID: 3
RoadCenters: [2x3 double]
RoadWidth: 6
BankAngle: [2x1 double]
Heading: [2x1 double]
Получите дорожные контуры.
rbdry = roadBoundaries(scenario);
Добавьте автомобиль и велосипед к сценарию. Расположите автомобиль в начале первой дороги подряд.
car = vehicle(scenario,'ClassID',1,'Position',[700 0 0], ... 'Length',3,'Width',2,'Height',1.6);
Расположите велосипед дальше в будущем.
bicycle = actor(scenario,'ClassID',3,'Position',[706 376 0]', ... 'Length',2,'Width',0.45,'Height',1.5);
Постройте сценарий.
plot(scenario,'Centerline','on','RoadCenters','on'); title('Scenario');
Отобразите положения агента и профили.
poses = actorPoses(scenario)
poses=2×1 struct array with fields:
ActorID
Position
Velocity
Roll
Pitch
Yaw
AngularVelocity
profiles = actorProfiles(scenario)
profiles=2×1 struct array with fields:
ActorID
ClassID
Length
Width
Height
OriginOffset
MeshVertices
MeshFaces
RCSPattern
RCSAzimuthAngles
RCSElevationAngles
Создайте ведущий сценарий и покажите, как целевые основы изменяются, когда симуляция совершенствуется.
Создайте ведущий сценарий, состоящий из двух пересекающихся прямых дорог. Первый дорожный сегмент 45 метров длиной. Вторая дорога подряд 32 метра длиной с барьерами свитера вдоль обоих его ребер и пересекает первую дорогу. Автомобиль, перемещающийся на уровне 12,0 метров в секунду вдоль первой дороги, приближается к рабочему пешеходному переходу пересечение на уровне 2,0 метров в секунду.
scenario = drivingScenario('SampleTime',0.1,'StopTime',1); road1 = road(scenario,[-10 0 0; 45 -20 0]); road2 = road(scenario,[-10 -10 0; 35 10 0]); barrier(scenario,road1) barrier(scenario,road1,'RoadEdge','left') ped = actor(scenario,'ClassID',4,'Length',0.4,'Width',0.6,'Height',1.7); car = vehicle(scenario,'ClassID',1); pedspeed = 2.0; carspeed = 12.0; smoothTrajectory(ped,[15 -3 0; 15 3 0],pedspeed); smoothTrajectory(car,[-10 -10 0; 35 10 0],carspeed);

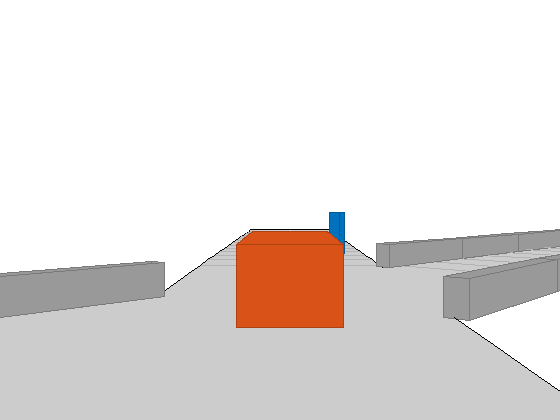

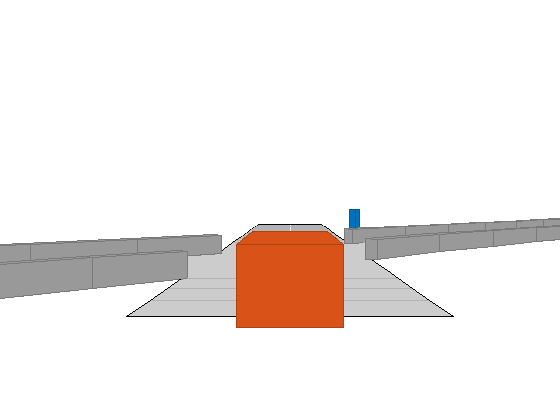

Создайте эгоцентрический график преследования для транспортного средства.
chasePlot(car,'Centerline','on')

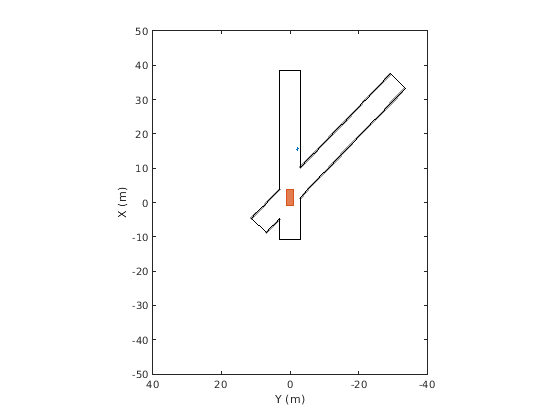

Создайте пустой видимый с большого расстояния график и добавьте плоттер схемы и плоттер контура маршрута. Затем запустите симуляцию. В каждом шаге симуляции:
Обновите график преследования отобразить дорожные контуры и целевые основы.
Обновите видимый с большого расстояния график отобразить обновленные дорожные контуры и целевые основы. Перспектива графика всегда относительно автомобиля, оборудованного датчиком.
bepPlot = birdsEyePlot('XLim',[-50 50],'YLim',[-40 40]); outlineplotter = outlinePlotter(bepPlot); laneplotter = laneBoundaryPlotter(bepPlot); legend('off') while advance(scenario) rb = roadBoundaries(car); [position,yaw,length,width,originOffset,color] = targetOutlines(car); [bposition,byaw,blength,bwidth,boriginOffset,bcolor,barrierSegments] = targetOutlines(car,'Barriers'); plotLaneBoundary(laneplotter,rb) plotOutline(outlineplotter,position,yaw,length,width, ... 'OriginOffset',originOffset,'Color',color) plotBarrierOutline(outlineplotter,barrierSegments,bposition,byaw,blength,bwidth, ... 'OriginOffset',boriginOffset,'Color',bcolor) pause(0.01) end
Создайте ведущий сценарий, содержащий автомобиль, оборудованный датчиком и целевое транспортное средство, перемещающееся вдоль трехполосной дороги. Обнаружьте контуры маршрута при помощи генератора обнаружения видения.
scenario = drivingScenario;
Создайте трехполосную дорогу при помощи технических требований маршрута.
roadCenters = [0 0 0; 60 0 0; 120 30 0];
lspc = lanespec(3);
road(scenario,roadCenters,'Lanes',lspc);
Укажите, что автомобиль, оборудованный датчиком следует за центральным маршрутом на уровне 30 м/с.
egovehicle = vehicle(scenario,'ClassID',1);
egopath = [1.5 0 0; 60 0 0; 111 25 0];
egospeed = 30;
smoothTrajectory(egovehicle,egopath,egospeed);
Укажите, что целевые перемещения транспортного средства перед автомобилем, оборудованным датчиком на уровне 40 м/с и перестраиваются на другую полосу близко к автомобилю, оборудованному датчиком.
targetcar = vehicle(scenario,'ClassID',1);
targetpath = [8 2; 60 -3.2; 120 33];
targetspeed = 40;
smoothTrajectory(targetcar,targetpath,targetspeed);

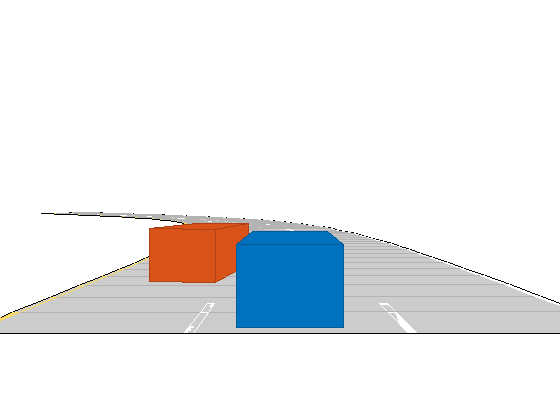

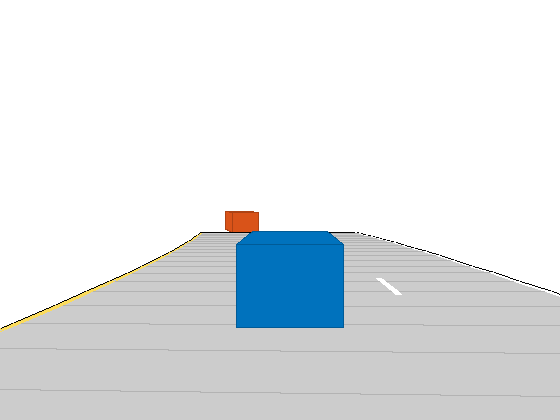

Отобразите график преследования для 3-D представления сценария из-за автомобиля, оборудованного датчиком.
chasePlot(egovehicle)
Создайте генератор обнаружения видения, который обнаруживает маршруты и объекты. Тангаж датчика указывает одну степень вниз.
visionSensor = visionDetectionGenerator('Pitch',1.0); visionSensor.DetectorOutput = 'Lanes and objects'; visionSensor.ActorProfiles = actorProfiles(scenario);
Запустите симуляцию.

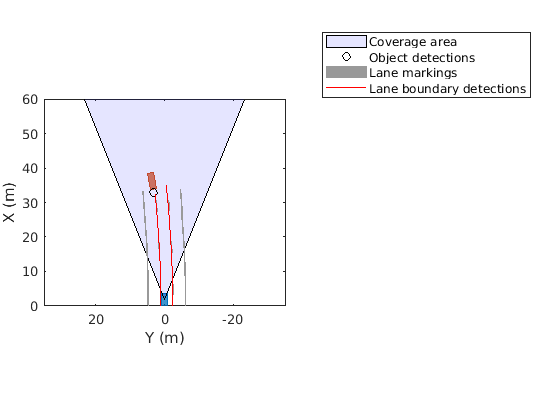

Создайте видимый с большого расстояния график и связанные плоттеры.
Отобразите зону охвата датчика.
Отобразите маркировки маршрута.
Получите положения основной истины целей на дороге.
Получите идеальные граничные точки маршрута до 60 м вперед.
Сгенерируйте обнаружения от идеальных целевых положений и контуров маршрута.
Отобразите схему цели.
Обнаружения экранного объекта, когда обнаружение объектов допустимо.
Отобразите контур маршрута, когда обнаружение маршрута будет допустимо.
bep = birdsEyePlot('XLim',[0 60],'YLim',[-35 35]); caPlotter = coverageAreaPlotter(bep,'DisplayName','Coverage area', ... 'FaceColor','blue'); detPlotter = detectionPlotter(bep,'DisplayName','Object detections'); lmPlotter = laneMarkingPlotter(bep,'DisplayName','Lane markings'); lbPlotter = laneBoundaryPlotter(bep,'DisplayName', ... 'Lane boundary detections','Color','red'); olPlotter = outlinePlotter(bep); plotCoverageArea(caPlotter,visionSensor.SensorLocation,... visionSensor.MaxRange,visionSensor.Yaw, ... visionSensor.FieldOfView(1)); while advance(scenario) [lmv,lmf] = laneMarkingVertices(egovehicle); plotLaneMarking(lmPlotter,lmv,lmf) tgtpose = targetPoses(egovehicle); lookaheadDistance = 0:0.5:60; lb = laneBoundaries(egovehicle,'XDistance',lookaheadDistance,'LocationType','inner'); [obdets,nobdets,obValid,lb_dets,nlb_dets,lbValid] = ... visionSensor(tgtpose,lb,scenario.SimulationTime); [objposition,objyaw,objlength,objwidth,objoriginOffset,color] = targetOutlines(egovehicle); plotOutline(olPlotter,objposition,objyaw,objlength,objwidth, ... 'OriginOffset',objoriginOffset,'Color',color) if obValid detPos = cellfun(@(d)d.Measurement(1:2),obdets,'UniformOutput',false); detPos = vertcat(zeros(0,2),cell2mat(detPos')'); plotDetection(detPlotter,detPos) end if lbValid plotLaneBoundary(lbPlotter,vertcat(lb_dets.LaneBoundaries)) end end
