Разложение Q-less QR для матриц с комплексным знаком с бесконечным числом строк
Поддержка HDL Fixed-Point Designer / Матрицы и Линейная алгебра / Матричные Факторизации

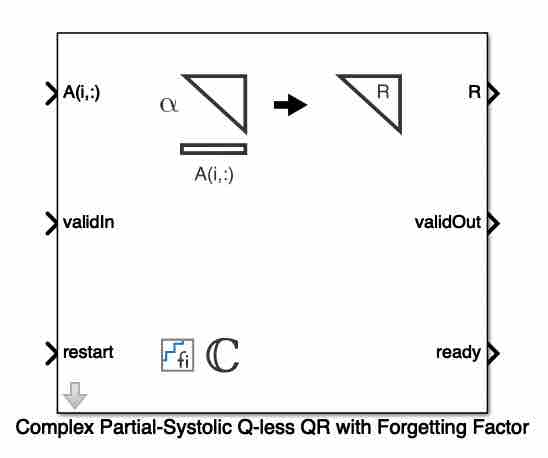

Блок Complex Partial-Systolic Q-less QR Decomposition with Forgetting Factor использует разложение QR, чтобы вычислить размер экономики верхне-треугольный фактор R разложения QR A = Q R, не вычисляя Q. A является бесконечно высокими матричными данными о потоковой передаче представления с комплексным знаком.
Решением A 'Ax = B является x = R \R '\b.
A(i,:) — Строки матричного AСтроки матричного A в виде вектора. A является m-by-n матрица где m ≥ 2 и m ≥ n. Если B является одним или двойным, A должен быть совпадающим типом данных как B. Если A является типом данных с фиксированной точкой, A должен быть подписан, использовать масштабирование двоичной точки и иметь тот же размер слова как B. Представление наклонного смещения не поддерживается для типов данных с фиксированной точкой.
Типы данных: single | double | fixed point
Поддержка комплексного числа: Да
validIn — Допустимы ли входные параметрыBoolean скалярДопустимы ли входные параметры в виде булева скаляра. Этот управляющий сигнал указывает, когда данные во входном порту A(i,:) допустимы. Когда это значение равняется 1 (true) и значение в ready равняется 1 (true), блок получает значения во входном порту A(i,:). Когда это значение 0 (false), блок игнорирует входные выборки.
После отправки true
Сигнал validIn, может быть некоторая задержка, прежде чем ready будет установлен в false. Гарантировать все данные обрабатывается, необходимо ожидать, пока ready не установлен в false прежде, чем отправить другой true
Сигнал validIn.
Типы данных: Boolean
restart — Очистить ли внутренние состоянияBoolean скалярОчистить ли внутренние состояния в виде булева скаляра. Когда это значение равняется 1 (true), блок останавливает текущее вычисление и очищает все внутренние состояния. Когда это значение 0 (false) и значение validIn равняется 1 (true), блок начинает новый подкадр.
Типы данных: Boolean
R — Матричный RРазмер экономики матрица разложения QR R, возвращенный как скаляр или вектор. R является верхней треугольной матрицей. R имеет совпадающий тип данных как A.
Типы данных: single | double | fixed point
validOut — Допустимы ли выходные данныеBoolean скалярДопустимы ли выходные данные в виде булева скаляра. Этот управляющий сигнал указывает, когда данные в выходном порту R допустимы. Когда это значение равняется 1 (true), блок успешно вычислил матричный R. Когда это значение 0 (false), выходные данные не допустимо.
Типы данных: Boolean
ready — Готов ли блокBoolean скалярГотов ли блок, возвращенный как булев скаляр. Этот управляющий сигнал указывает, когда блок готов к новым входным данным. Когда этим значением является 1 TRUE) и значением validIn является 1 TRUE), блок принимает входные данные в следующем временном шаге. Когда этим значением является 0 ложь), блок игнорирует входные данные в следующем временном шаге.
После отправки true
Сигнал validIn, может быть некоторая задержка, прежде чем ready будет установлен в false. Гарантировать все данные обрабатывается, необходимо ожидать, пока ready не установлен в false прежде, чем отправить другой true
Сигнал validIn.
Типы данных: Boolean
Number of columns in matrix A — Количество столбцов во входной матрице AКоличество столбцов во входной матрице A в виде положительного скаляра с целочисленным знаком.
Параметры блоков:
n |
| Ввод: символьный вектор |
| Значения: положительный скаляр с целочисленным знаком |
Значение по умолчанию:
4 |
Forgetting factor — Упущение фактора, примененного перед каждой строкой матрицы, учтеноПри упущении фактора, примененного, прежде чем, каждая строка матрицы учтена в виде действительной положительной скалярной величины. Выход обновляется, когда каждая строка A вводится неопределенно.
Параметры блоков:
forgettingFactor |
| Ввод: символьный вектор |
| Значения: положительный скаляр с целочисленным знаком |
Значение по умолчанию:
0.99 |
Частично-систолические реализации приоритизируют скорость расчетов по пространственным ограничениям, в то время как разорванные реализации приоритизируют пространственные ограничения за счет скорости операций. Следующая таблица иллюстрирует компромиссы между реализациями, доступными для матричных разложений и систем решения линейных уравнений.
| Реализация | Готовый | Задержка | Область | Демонстрационный блок или пример |
|---|---|---|---|---|
| Систолический | C | On | O (m n2) | Реализуйте эффективное оборудованием разложение QR Используя CORDIC в систолическом массиве |
| Частично-систолический | C | O (m) | On2) | |
| Частично-систолический с упущением фактора | C | On | On2) | Фиксированная точка оптимизированный HDL формирователь луча Ответа без Искажений Минимального Отклонения (MVDR) |
| Пакет | On | O (млн2) | On |
Где C является константой, пропорциональной размеру слова данных, m является количеством строк в матричном A, и n является количеством столбцов в матричном A.
Следующая таблица предоставляет подробную информацию о синхронизации для блоков разложения QR.
| Блок | validIn к ready (c циклы) | validIn к validOut (v циклы) |
|---|---|---|
| Real Partial-Systolic QR Decomposition | c = w + 8 | v = c (m + n - 1) |
| Complex Partial-Systolic QR Decomposition | c = 2w + 15 | v = c (m + n - 1) |
| Real Partial-Systolic Q-less QR Decomposition | c = w + 8 | v = c (m + n - 1) |
| Complex Partial-Systolic Q-less QR Decomposition | c = 2w + 15 | v = c (m + n - 1) |
| Real Partial-Systolic Q-less QR Decomposition with Forgetting Factor | c = w + 8 | v = c (2n - 1) |
| Complex Partial-Systolic Q-less QR Decomposition with Forgetting Factor | c = 2w + 15 | v = c (2n - 1) |
В таблице m представляет количество строк в матричном A, и n является количеством столбцов в матричном A. w представляет размер слова A.
Если тип данных A является фиксированной точкой, то w является размером слова.
Если тип данных A является двойным, то w равняется 53.
Если тип данных A является одним, то w равняется 24.
Представление наклонного смещения не поддерживается для типов данных с фиксированной точкой.
HDL Coder™ обеспечивает дополнительные параметры конфигурации, которые влияют на реализацию HDL и синтезируемую логику.
Этот блок имеет одну, архитектуру HDL по умолчанию.
| Общий | |
|---|---|
| ConstrainedOutputPipeline | Количество регистров, чтобы поместить при выходных параметрах путем перемещения существующих задержек в рамках проекта. Распределенная конвейеризация не перераспределяет эти регистры. |
| InputPipeline | Количество входных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. |
| OutputPipeline | Количество выходных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. |
Типы данных с фиксированной точкой поддержек только.
A должен быть подписан и масштабирование двоичной точки использования. Представление наклонного смещения не поддерживается для типов данных с фиксированной точкой.
