slice

Плоскости разбиения объема

свернуть все на странице

Синтаксис

slice(X,Y,Z,V,xslice,yslice,zslice)

slice(V,xslice,yslice,zslice)

slice(___,method)

slice(ax,___)

s = slice(___)

Описание

пример

slice(X,Y,Z,V,xslice,yslice,zslice) чертит срезы для объемных данных V. Задайте XY, и Z как координатные данные. Задайте xslice, yslice, и zslice как местоположения среза с помощью одной из следующих форм:

Чтобы чертить одну или несколько плоскостей разбиения, которые являются ортогональными к конкретной оси, задайте аргументы среза как скаляр или вектор.
Чтобы чертить один срез вдоль поверхности, задайте все аргументы среза как матрицы, которые задают поверхность.

slice(V,xslice,yslice,zslice) использует координатные данные по умолчанию для V. (x, y, z) местоположение для каждого элемента в V основан на столбце, строке и индексе страницы, соответственно.

пример

slice(___,method) задает метод интерполяции, где method может быть 'linear' (значение по умолчанию), 'cubic', или 'nearest'. Используйте эту опцию с любым из входных параметров в предыдущих синтаксисах.

slice(ax,___) графики в заданные оси, вместо текущей системы координат (gca).

s = slice(___) возвращает Surface объекты создаются. slice возвращает один Surface объект для каждого среза.

Примеры

свернуть все

Данные об объеме вдоль срезов

Скрипт Open Live Script

Покажите объемные данные вдоль плоскостей разбиения, которые являются ортогональными к каждой оси.

Создайте плоскости разбиения через объем, заданный $v = x e^{- x^{2} - y^{2} - z^{2}}$ , где x, y, и z лежат в диапазоне от [-2,2]. Создайте плоскости разбиения, ортогональные к оси X в значениях -1.2, 0.8, и 2 и ортогональный к оси z в значении 0. Не создавайте плоскости разбиения, которые являются ортогональными к оси Y путем определения пустого массива.

[X,Y,Z] = meshgrid(-2:.2:2);
V = X.*exp(-X.^2-Y.^2-Z.^2);

xslice = [-1.2,0.8,2];
yslice = [];
zslice = 0;
slice(X,Y,Z,V,xslice,yslice,zslice)

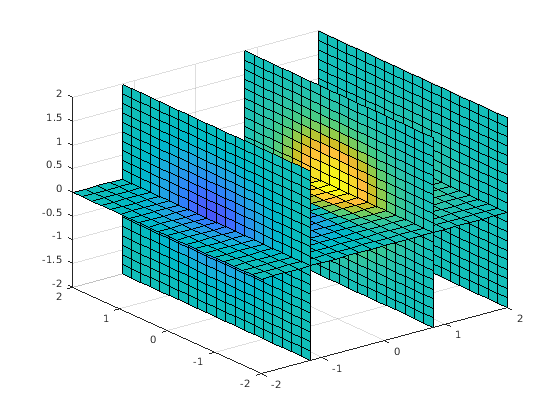

Figure contains an axes object. The axes object contains 4 objects of type surface.

Данные об объеме вдоль поверхности

Скрипт Open Live Script

Покажите объемные данные вдоль неплоского среза. Задайте поверхность, где вы хотите показать объемные данные.

Создайте массив объема V как объем, заданный $v = x e^{- x^{2} - y^{2} - z^{2}}$ , где x, y, и z лежат в диапазоне от [-5,5]. Затем покажите срез данных об объеме вдоль поверхности, заданной $z = x^{2} - y^{2}$ .

[X,Y,Z] = meshgrid(-5:0.2:5);
V = X.*exp(-X.^2-Y.^2-Z.^2);

[xsurf,ysurf] = meshgrid(-2:0.2:2);
zsurf = xsurf.^2-ysurf.^2;
slice(X,Y,Z,V,xsurf,ysurf,zsurf)

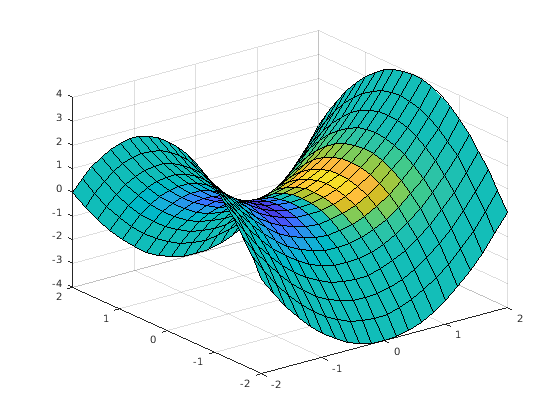

Figure contains an axes object. The axes object contains an object of type surface.

Задайте метод интерполяции

Скрипт Open Live Script

Создайте плоскость разбиения через объемные данные. Задайте метод интерполяции для значений данных.

Создайте плоскость разбиения, ортогональную к оси X в значении 0.8. Поскольку данные об объеме не заданы для x значений 0,8, slice функция интерполирует соседние значения. Чтобы использовать самое близкое значение точки данных, задайте метод интерполяции как 'nearest'.

[X,Y,Z] = meshgrid(-2:2);
V = X.*exp(-X.^2-Y.^2-Z.^2);
xslice = 0.8;
yslice = [];
zslice = [];
slice(X,Y,Z,V,xslice,yslice,zslice,'nearest')

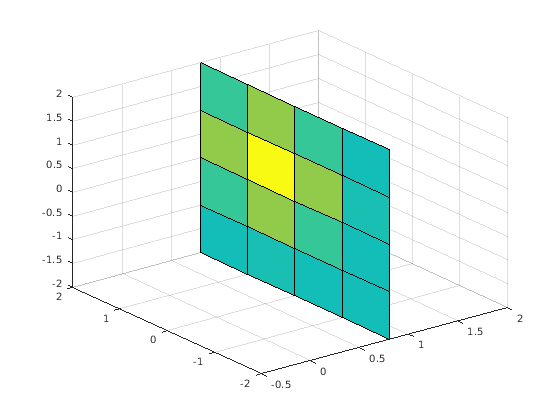

Figure contains an axes object. The axes object contains an object of type surface.

Входные параметры

свернуть все

`X` — x - ось координирует данные
вектор | трехмерный массив

x- данные о координате оси в виде вектора или трехмерного массива тот же размер как V. Если вы задаете трехмерный массив, это должно быть монотонным и ортогонально расположенным с интервалами, как будто произведенный meshgrid функция.
