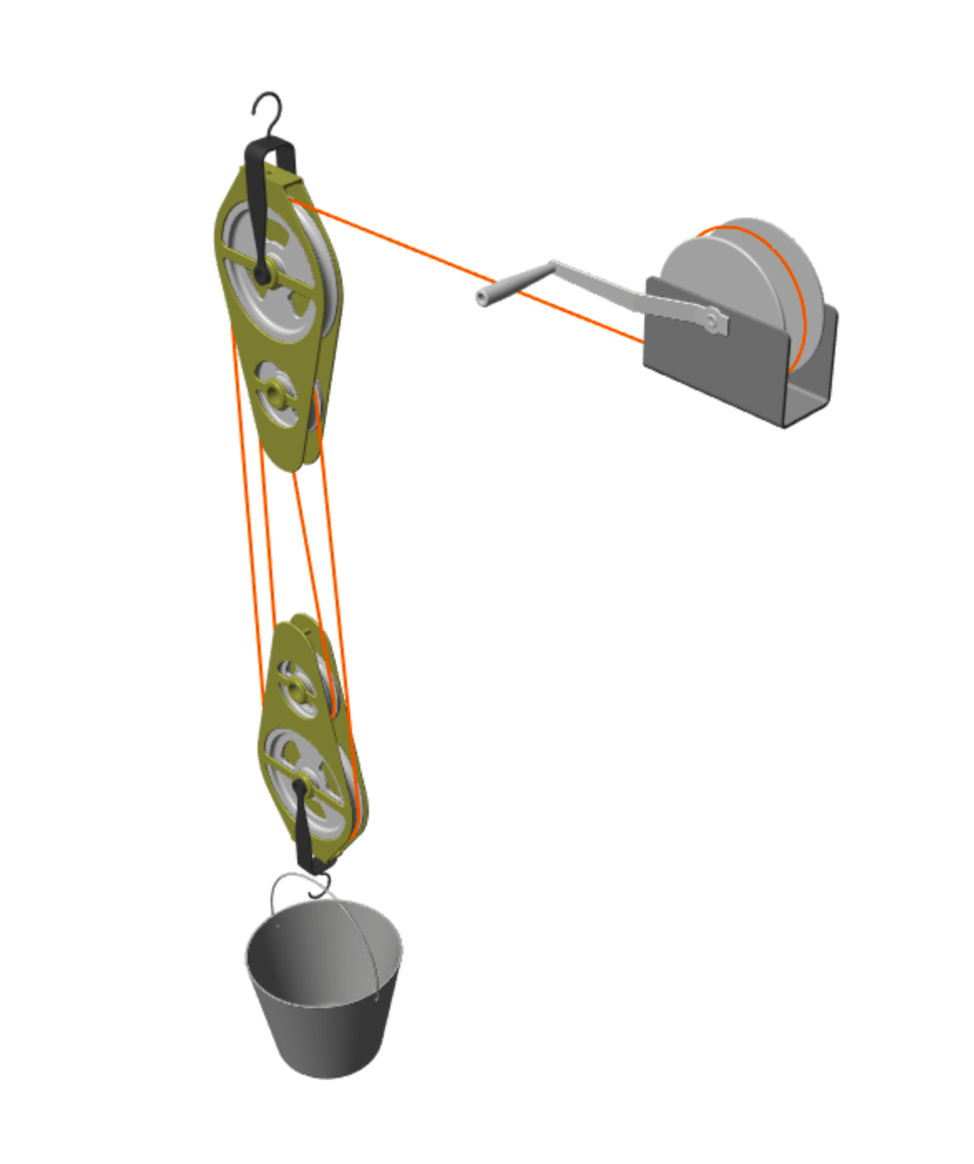

Моделирует блок, и займитесь с четырьмя шкивами. Крутящий момент применяется к лебедке, которая действует через механизм шкива, чтобы снять загрузку. Блоки из библиотеки Simscape Multibody Belts и Cables используются, чтобы смоделировать блок и заняться.

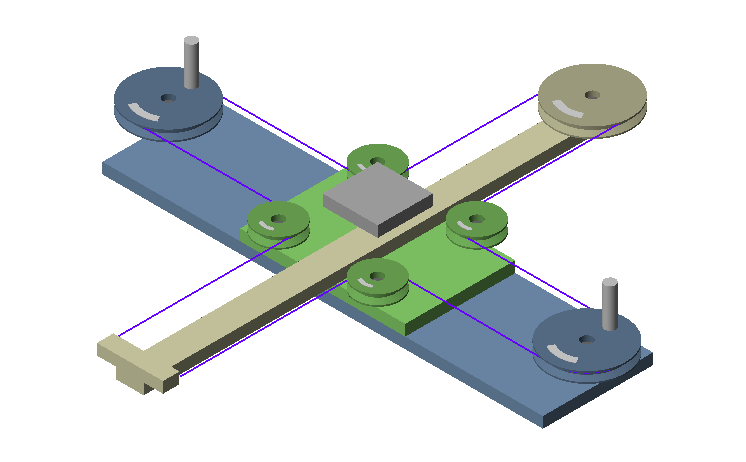

Моделирует XY расположение таблицы, которая использует управляемый кабелем механизм. Один кабель переносит семь различных шкивов и преобразует вращательный угол двух входных шкивов к x-y позиции таблицы.

Моделирует ведущий винт с трением. Ограничительная сила в ведущем винте измеряется и используется, чтобы вычислить момент трения в ведущем винте. Непрерывная модель трения промаха палки используется, чтобы определить коэффициент трения на основе относительной скорости вращения этих двух частей, соединенных ведущим винтом.

Вал Взлета степени (PTO), устройство для передачи степени с механизмов устройства подачи на вспомогательное оборудование, таких как рычаги почвы и деревянные дровосеки. Модель включает две подсистемы PTO, идентичные в каждый смысл, но их соединения. Каждый содержит универсальный (U) соединения, другие соединения постоянной скорости (CV).

Моделирует червя с автоблокировкой и ограничение механизма. Модель показывает, что механический разъем, управляемый крутящим моментом, применился к червю. Модель включает две подсистемы разъема червя, идентичные в каждый смысл за исключением значения ведущего угла червя. Обеим подсистемам применились к моделям трения их Ограничительные блоки Червя и Механизма.

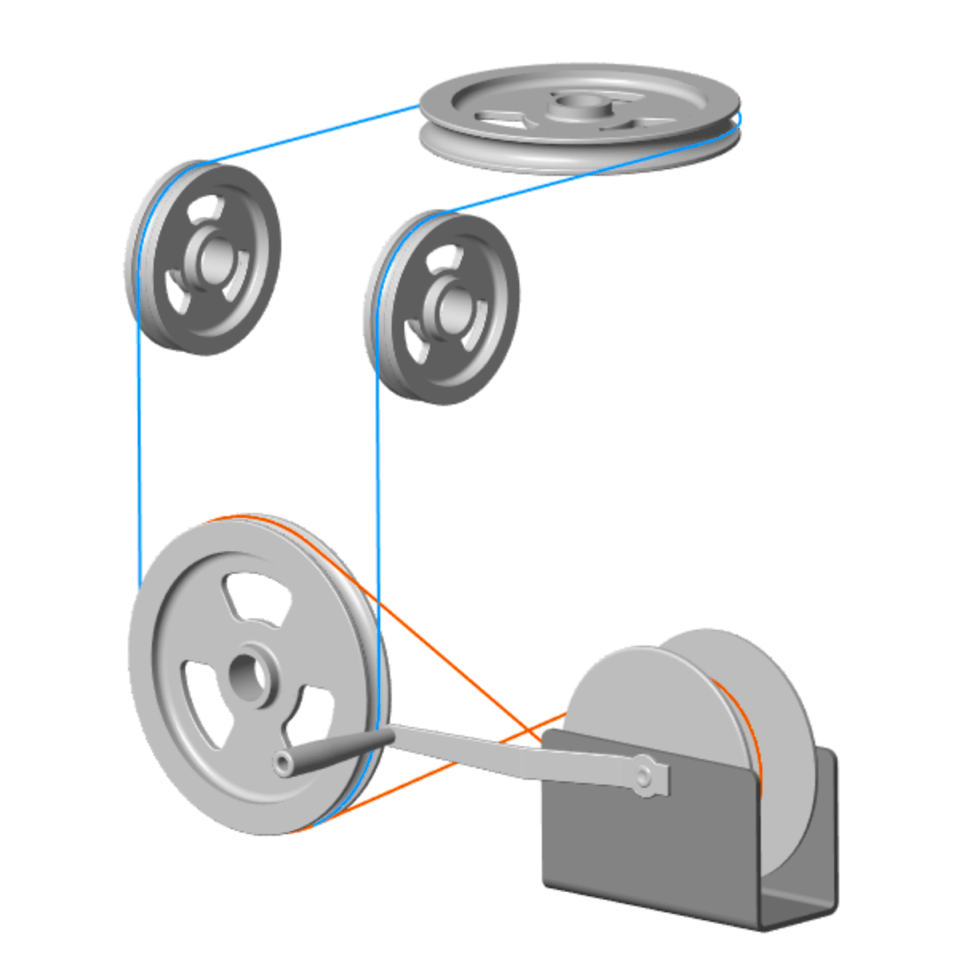

Моделирует механизм шкива, который берет крутящий момент, применился к лебедке и передает его к шкиву, вращаемому в 90 градусах к той лебедке. Этот пример использует блоки из библиотеки Simscape Multibody Belts и Cables, чтобы смоделировать механизм шкива, который не является всем в одной плоскости.

Моделирует подъемник храповика и демонстрирует, как использовать прокси контакта для проблем контакта, которые включают сложные геометрии.

Эта модель симулирует механизм разрезания хлеба 1-DOF с электрическим приводом. Электрическая схема и двигатель моделируются в Simscape™, в то время как механизм разрезания хлеба моделируется в Simscape Multibody™. Модель использует блок Rotational Multibody Interface, чтобы соединить компоненты Simscape с блоком Revolute Joint в Мультителе.

Эта модель симулирует пять цилиндрических звездообразных двигателей. Движущие силы давления в цилиндрах моделируются с помощью газа Библиотеки Основы Simscape™ и механических поступательных областей. 3D механические компоненты моделируются с помощью Simscape Multibody™. Смотрите в любом из блоков, названных "Модель Силы", чтобы видеть, как 1D с Simscape и 3D Мультичастями тела модели соединяют интерфейсом. Модель давления является идеальным источником давления, который подает давление на основе угла заводной рукоятки. Эта модель может быть заменена более реалистической моделью давления полости цилиндра. Цилиндрический огонь в последовательности - C E B D обеспечение степени перечеркивает каждые 144 градуса вращения заводной рукоятки.

Механизм Механизма Кардана, который преобразует вращательное движение в оплату линейного движения, не используя рычажные устройства или slideways. Механизм использует три механизма - одно солнце и два механизма планеты. Механизм солнца является вдвое более большим, чем механизмы планеты (которые одного размера). Красный указатель на ссылке прослеживает прямую линию, когда механизмы вращаются.

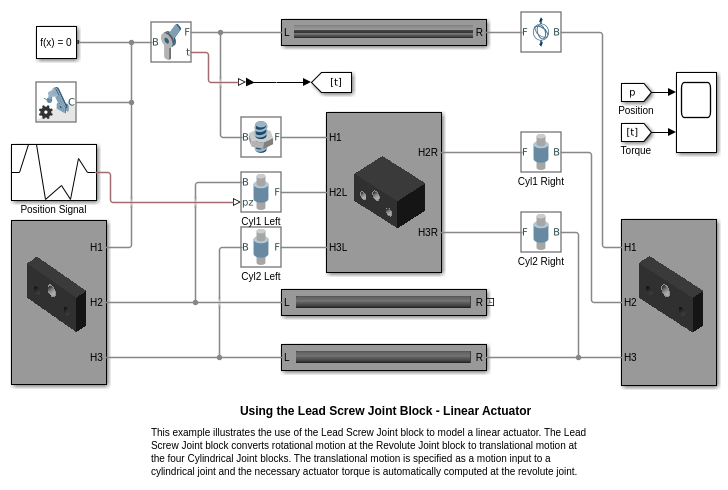

Иллюстрирует использование Ведущего Блока соединений Винта, чтобы смоделировать линейный привод. Ведущий Блок соединений Винта преобразует вращательное движение в блоке Revolute Joint к поступательному движению в четырех Цилиндрических Блоках соединений. Поступательное движение задано как вход движения к цилиндрическому соединению, и необходимый крутящий момент привода автоматически вычисляется в шарнирном соединении.

Эта модель симулирует баррель основанный на бегунке механизм колебания крыла. Это основано на механизме, показанном в видео www.youtube.com/, смотрят? v=K5kmnHmJZMQ. Это - один механизм степени свободы и эти две откидных створки крыльев в синхронизации друг с другом. Сплайн и Точка На блоках Кривой использовались, чтобы смоделировать механизм Бегунка Барреля, который приводит в движение колеблющееся движение крыльев.

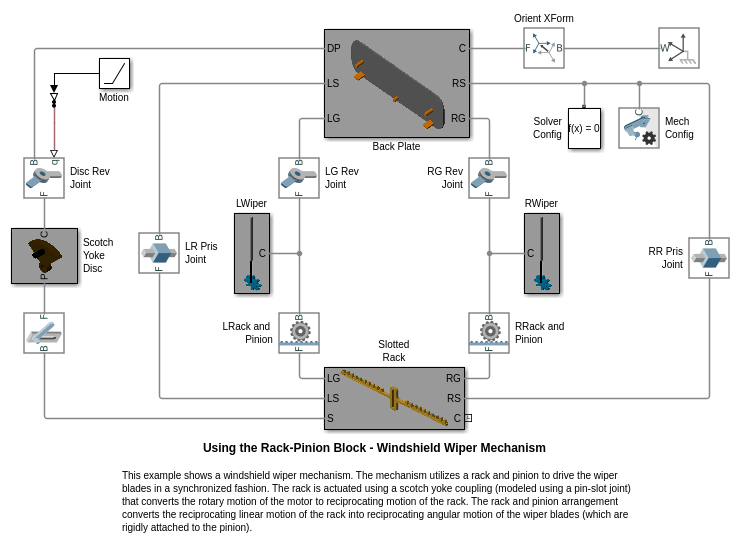

Механизм стеклоочистителя. Механизм использует стойку и шестерню, чтобы управлять лопатками дворника синхронизируемым способом. Стойка приводится в движение с помощью шотландской связи хомута (смоделированное использование соединения паза контакта), который преобразует вращательное движение двигателя к перемещающемуся движению стойки. Расположение стойки и шестерни преобразует перемещающееся линейное движение стойки в оплату углового движения лопаток дворника (которые твердо присоединены к шестерне).
