Создайте систему RF.

Создайте полосовой фильтр RF с помощью файла Touchstone® RFBudget_RF.

f1 = nport('RFBudget_RF.s2p','RFBandpassFilter');

Создайте усилитель с усилением 11,53 дБ, шумовой фигурой (NF) 1,53 дБ и выходной точкой пересечения третьего порядка (OIP3) 35 dBm.

a1 = amplifier('Name','RFAmplifier','Gain',11.53,'NF',1.53,'OIP3',35);

Создайте демодулятор с усилением-6 дБ, NF 4 дБ и OIP3 50 dBm.

d = modulator('Name','Demodulator','Gain',-6,'NF',4,'OIP3',50, ...
        'LO',2.03e9,'ConverterType','Down');

Создайте полосовой фильтр IF с помощью файла Пробного камня RFBudget_IF.

f2 = nport('RFBudget_IF.s2p','IFBandpassFilter');

Создайте усилитель с усилением 30 дБ, NF 8 дБ и OIP3 37 dBm.

a2 = amplifier('Name','IFAmplifier','Gain',30,'NF',8,'OIP3',37);

Вычислите бюджет RF системы с помощью входной частоты 2,1 ГГц, входной мощности-30 dBm и полосы пропускания 45 МГц.

b = rfbudget([f1 a1 d f2 a2],2.1e9,-30,45e6)

b =
  rfbudget with properties:

               Elements: [1x5 rf.internal.rfbudget.Element]
         InputFrequency: 2.1 GHz
    AvailableInputPower: -30 dBm
        SignalBandwidth:  45 MHz
                 Solver: Friis
             AutoUpdate: true

   Analysis Results
        OutputFrequency: (GHz) [   2.1    2.1   0.07    0.07   0.07]
            OutputPower: (dBm) [-31.53    -20    -26  -27.15  2.847]
         TransducerGain: (dB)  [-1.534  9.996  3.996   2.847  32.85]
                     NF: (dB)  [ 1.533  3.064  3.377   3.611  7.036]
                   IIP2: (dBm) []
                   OIP2: (dBm) []
                   IIP3: (dBm) [   Inf     25  24.97   24.97  4.116]
                   OIP3: (dBm) [   Inf     35  28.97   27.82  36.96]
                    SNR: (dB)  [ 65.91  64.38  64.07   63.83  60.41]

Постройте доступную выходную мощность.

rfplot(b,'Pout')
view(90,0)

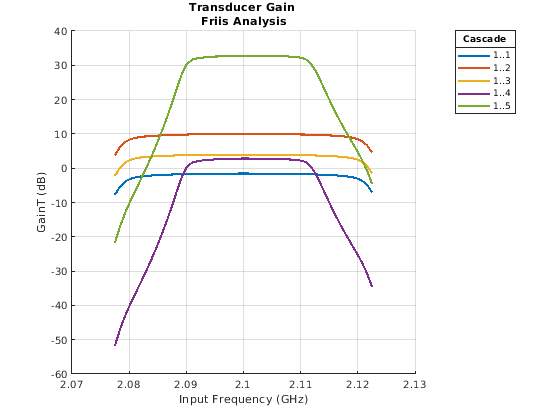

Постройте усиление преобразователя.

rfplot(b,'GainT')
view(90,0)

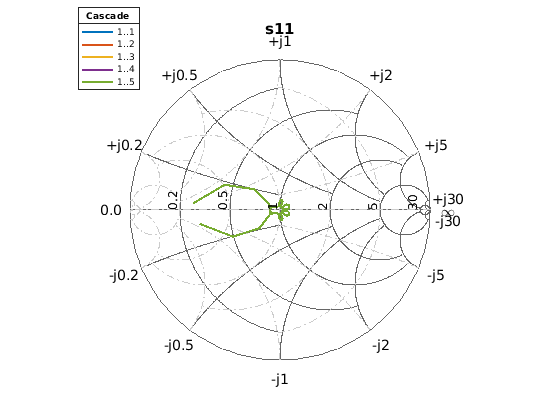

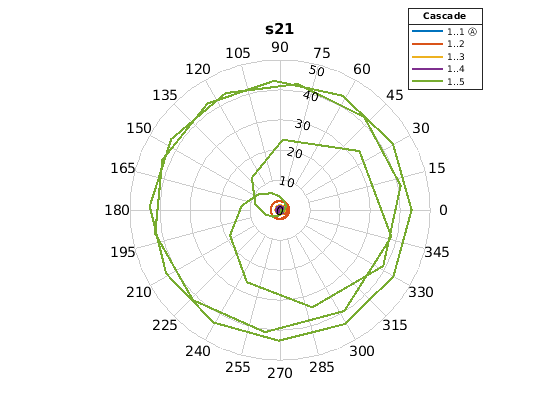

Постройте S-параметры системы RF на Графике Смита и Полярном графике.

s = smithplot(b,1,1,'GridType','ZY');

p = polar(b,2,1);

Создайте усилитель с усилением 4 дБ.

a = amplifier('Gain',4);

Создайте модулятор с OIP3 13 dBm.

m = modulator('OIP3',13);

Создайте nport использование passive.s2p.

n = nport('passive.s2p');

Создайте rf элемент с усилением 10 дБ.

r = rfelement('Gain',10);

Вычислите rf бюджет серии rf элементов на входной частоте 2,1 ГГц, доступной входной мощности-30 дБ и полосе пропускания 10 МГц.

b = rfbudget([a m r n],2.1e9,-30,10e6);

Покажите анализ в приложении RF Budget Analyzer.

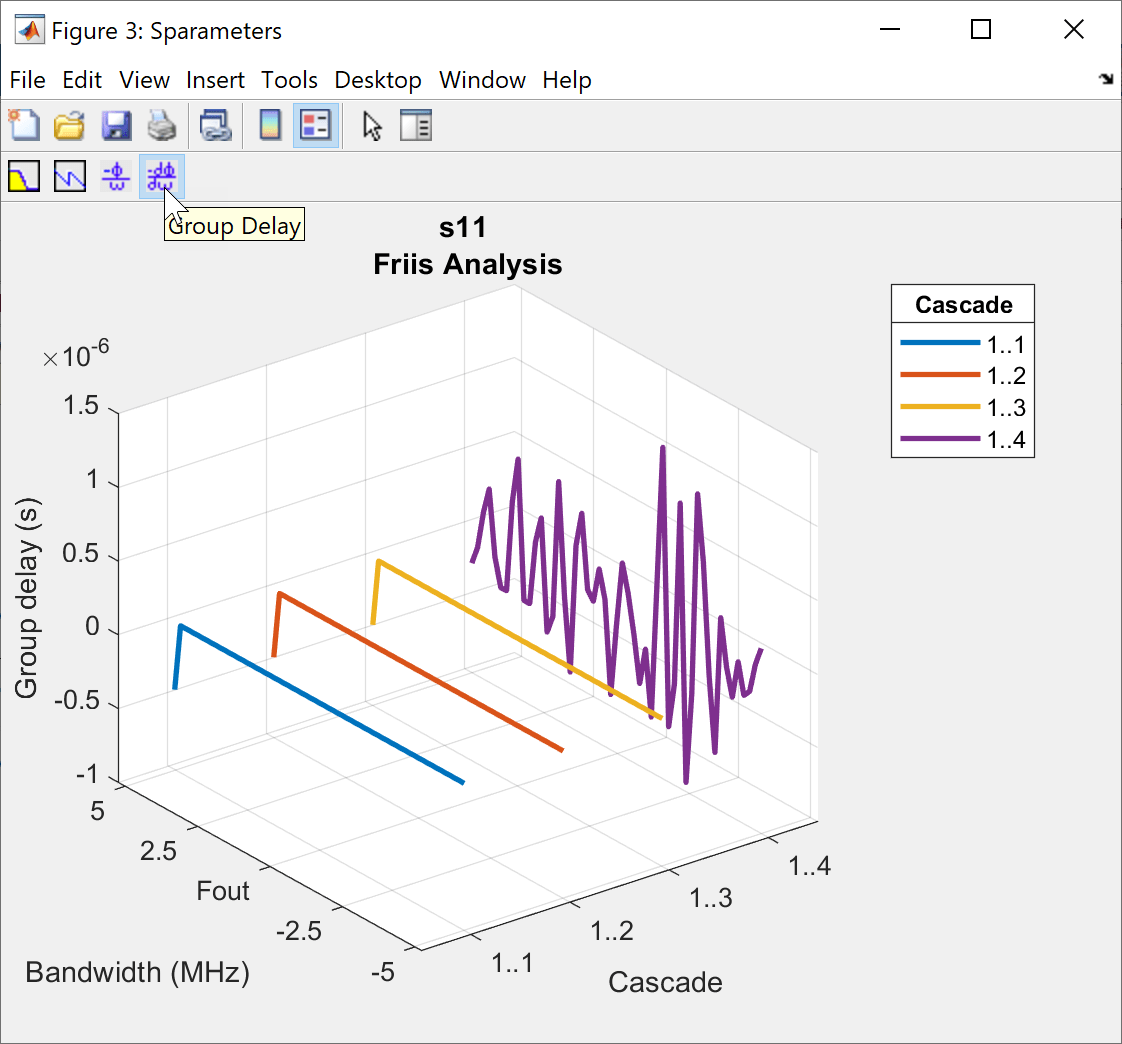

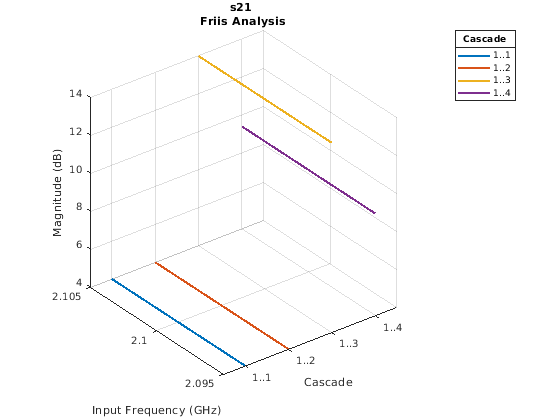

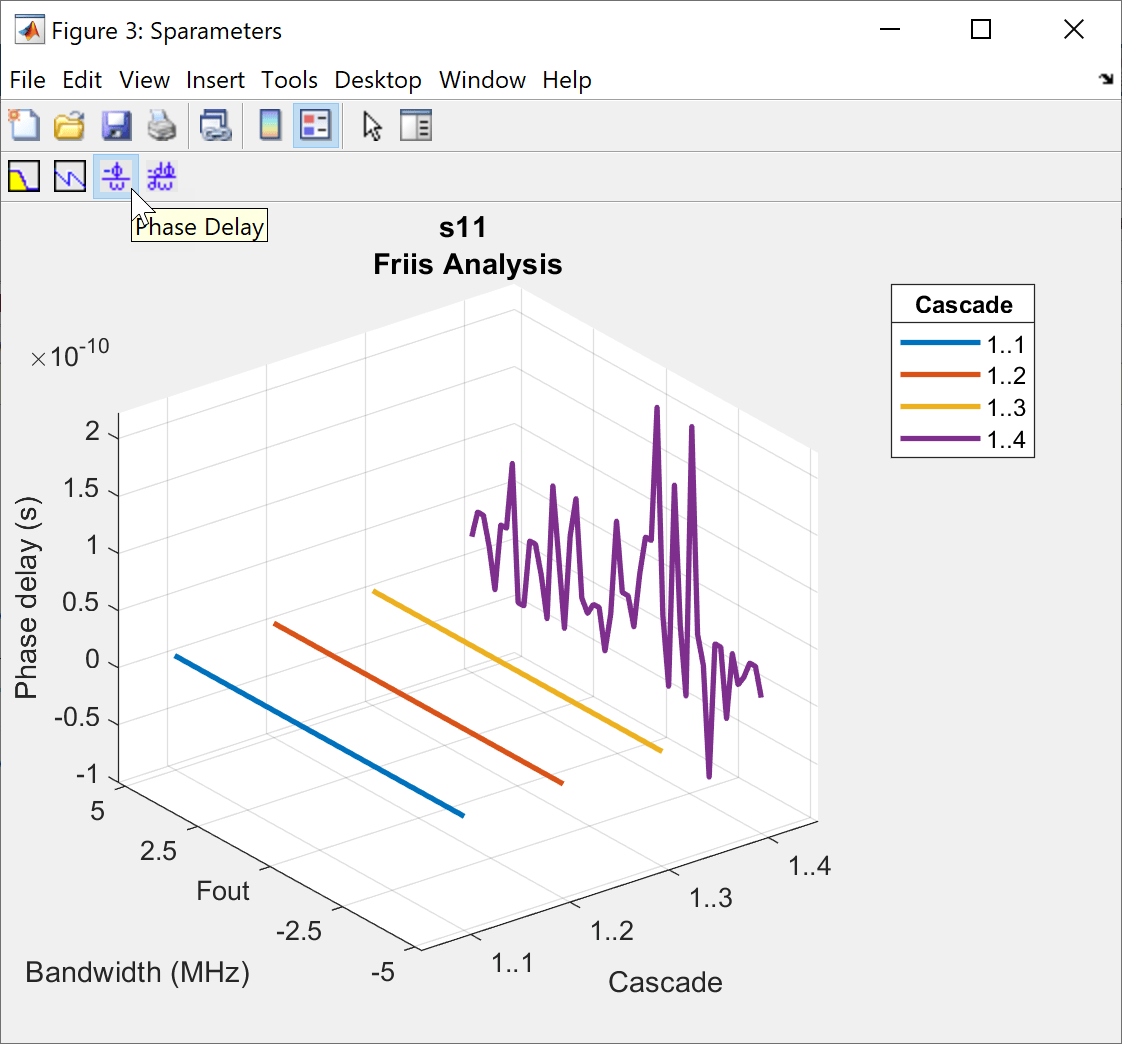

rfplot(b)

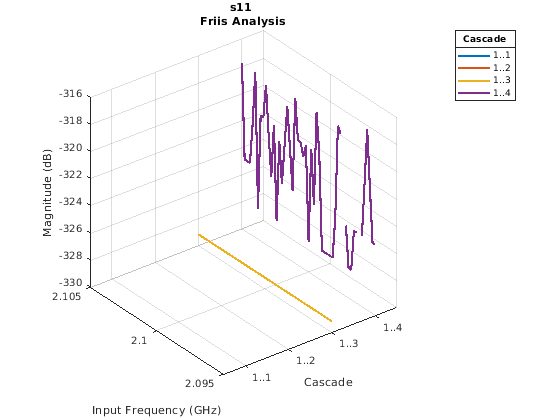

rfplot(b,1,1)
