Отобразите бюджетный объект RF в приложении RF Budget Analyzer
Создайте amplifier, modulator, rfelement, и nport объекты для бюджетного анализа RF.
a = amplifier('Name','LNA','Gain',4); m = modulator('ConverterType','Up','LO',100e6,'Name','Mod'); r = rfelement('Gain',10,'NF',3,'OIP3',2); n = nport('passive.s2p');
Вычислите бюджетные результаты RF для цепи элементов с 2 портами на входной частоте 2.1 GHz, доступная входная мощность -30 dBm и полоса пропускания 10 МГц.
b = rfbudget([a m r n],2.1e9,-30,10e6);

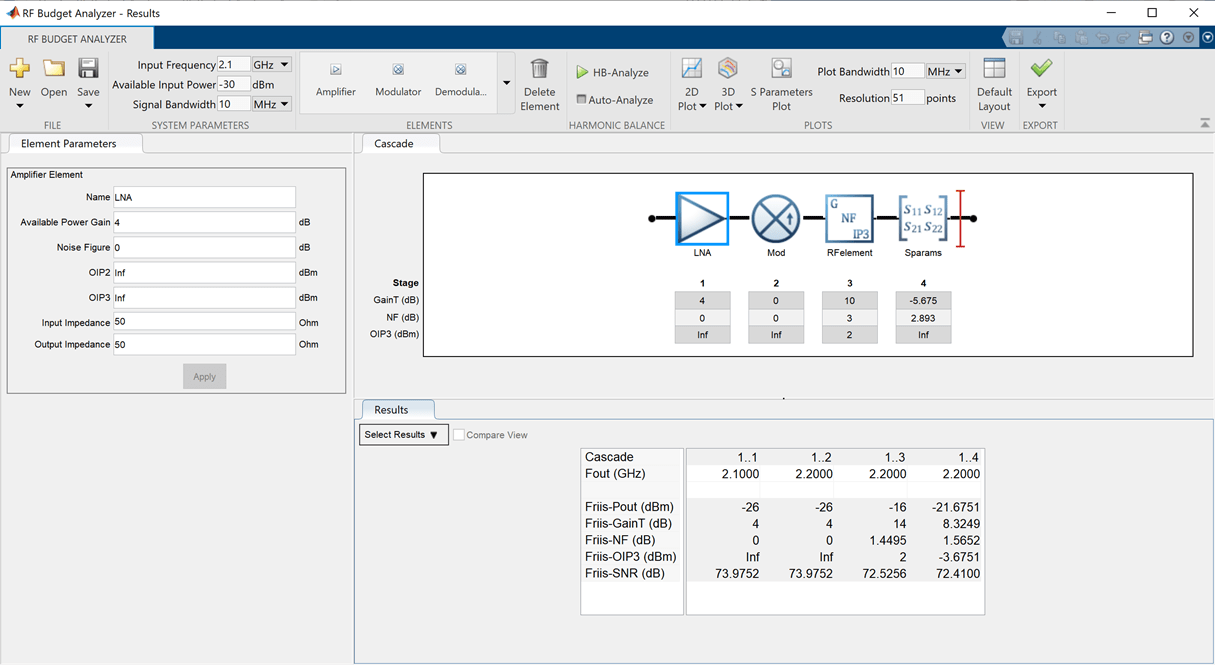

Чтобы отобразить бюджетные результаты RF для исследования в приложении RF Budget Analyzer, введите show(b) в командной строке.
