В этом примере показано, как применить рабочий процесс Ричардса-Куроды к схеме фильтра RF.
Создайте LC-Pi lowpass Чебышевский фильтр с частотой полосы пропускания 1 ГГц, затуханием полосы пропускания 0,5 дБ и порядком фильтра 5.
Fp = 1e9; Ap = 0.5; Ord = 5; r = rffilter("FilterType","Chebyshev","ResponseType","Lowpass","Implementation","LC Pi","PassbandFrequency", ... Fp,"PassbandAttenuation",Ap,"FilterOrder",Ord);
Постройте параметр S21 фильтра RF.
frequencies = linspace(0,5*Fp,1001); rfplot(r, frequencies)
Преобразуйте фильтр смешанного элемента в основанную на распределенном элементе схему на рабочей частоте 1 ГГц с помощью richards
функция.
txCkt = richards(r,1e9)
txCkt = circuit: Circuit element ElementNames: {'C_tx' 'L_tx' 'C_1_tx' 'L_1_tx' 'C_2_tx'} Elements: [1x5 txlineElectricalLength] Nodes: [0 1 2 3 4 5 6] Name: 'unnamed' NumPorts: 2 Terminals: {'p1+' 'p2+' 'p1-' 'p2-'}
Покажите свойства схемы в таблице с помощью tableCircuitProperties
функция. Можно найти исходный код для этой функции помощника в разделе Supporting Functions в конце этого примера.
tableCircuitProperties(txCkt,'Name','StubMode','Termination','Z0')
Name StubMode Termination Z0 __________ __________ ___________ ______ {'C_tx' } {'Shunt' } {'Open' } 29.312 {'L_tx' } {'Series'} {'Short'} 61.481 {'C_1_tx'} {'Shunt' } {'Open' } 19.679 {'L_1_tx'} {'Series'} {'Short'} 61.481 {'C_2_tx'} {'Shunt' } {'Open' } 29.312
Постройте параметр S21 основанной на распределенном элементе схемы фильтра. График RF показывает, что распределенное и смешанное перекрытие поведения фильтра близко к рабочей частоте и значительно отличается на более высоких частотах. Это происходит из-за периодической частотой природы распределенных элементов.
rfplot(sparameters(txCkt, frequencies),2,1)
Основанная на распределенном элементе схема в txCkt
схема не практична, поскольку все заглушки по существу происходят от той же точки в пространстве. Чтобы разделить заглушки и использовать только заглушки шунта, которые легче реализовать как микрополосковые линии, вставьте единичные элементы в последовательность и примените тождества Куроды.
Добавьте единичные элементы в ребрах txCkt
, работа с 1 ГГц с характеристическим импедансом 50 Ом. Ребра схемы являются портом 1 из первого элемента схемы C_tx
и порт 2 из последнего элемента схемы C_2_tx
.
txCkt_UE = insertUnitElement(txCkt,'C_tx',1,1e9,50); txCkt_UE = insertUnitElement(txCkt_UE,'C_2_tx',2,1e9,50)
txCkt_UE = circuit: Circuit element ElementNames: {1x7 cell} Elements: [1x7 txlineElectricalLength] Nodes: [0 1 2 3 4 5 6 7 8] Name: 'unnamed' NumPorts: 2 Terminals: {'p1+' 'p2+' 'p1-' 'p2-'}
Покажите свойства схемы в таблице.
tableCircuitProperties(txCkt_UE,'Name','StubMode','Termination','Z0')
Name StubMode Termination Z0 _____________________ ____________ _________________ ______ {'C_tx_p1_elem_UE' } {'NotAStub'} {'NotApplicable'} 50 {'C_tx' } {'Shunt' } {'Open' } 29.312 {'L_tx' } {'Series' } {'Short' } 61.481 {'C_1_tx' } {'Shunt' } {'Open' } 19.679 {'L_1_tx' } {'Series' } {'Short' } 61.481 {'C_2_tx' } {'Shunt' } {'Open' } 29.312 {'C_2_tx_p2_elem_UE'} {'NotAStub'} {'NotApplicable'} 50
Постройте параметр S21 новой схемы txCkt_UE
. График RF показывает, что сложение единичных элементов не изменяет поведение величины степени схемы, и таким образом этот график RF показывает те же характеристики параметра S21 как основанная на распределенном элементе схема фильтра.
rfplot(sparameters(txCkt_UE, frequencies),2,1)
Примените тождества Куроды к первым двум и продержитесь два элемента схемы. Для получения дополнительной информации смотрите Преобразование Куроды.
txCkt_Kur = kuroda(txCkt_UE,'C_tx_p1_elem_UE','C_tx'); txCkt_Kur = kuroda(txCkt_Kur,'C_2_tx','C_2_tx_p2_elem_UE')
txCkt_Kur = circuit: Circuit element ElementNames: {1x7 cell} Elements: [1x7 txlineElectricalLength] Nodes: [0 1 2 3 4 5 6 7 8] Name: 'unnamed' NumPorts: 2 Terminals: {'p1+' 'p2+' 'p1-' 'p2-'}
Покажите свойства схемы в таблице.
tableCircuitProperties(txCkt_Kur,'Name','StubMode','Termination','Z0')
Name StubMode Termination Z0 ____________________________________ ____________ _________________ ______ {'Kuroda2_R2L_of_C_tx_p1_elem_UE' } {'Series' } {'Short' } 31.521 {'Kuroda2_R2L_of_C_tx' } {'NotAStub'} {'NotApplicable'} 18.479 {'L_tx' } {'Series' } {'Short' } 61.481 {'C_1_tx' } {'Shunt' } {'Open' } 19.679 {'L_1_tx' } {'Series' } {'Short' } 61.481 {'Kuroda1_L2R_of_C_2_tx' } {'NotAStub'} {'NotApplicable'} 18.479 {'Kuroda1_L2R_of_C_2_tx_p2_elem_UE'} {'Series' } {'Short' } 31.521
Постройте параметр S21 txCkt_Kur
. График RF показывает, что как ожидалось применение тождеств Куроды не изменяет поведение схемы (в противоположность добавлению единичного элемента, применение тождеств Куроды сохраняет и величину и поведение фазы схемы).
rfplot(sparameters(txCkt_Kur, frequencies),2,1)
Добавьте единичные элементы в ребрах этой схемы, действующей на уровне 1 ГГц с характеристическим импедансом 50 Ом.
txCkt_UE2 = insertUnitElement(txCkt_Kur,'Kuroda2_R2L_of_C_tx_p1_elem_UE',1,1e9,50); txCkt_UE2 = insertUnitElement(txCkt_UE2,'Kuroda1_L2R_of_C_2_tx_p2_elem_UE',2,1e9,50)
txCkt_UE2 = circuit: Circuit element ElementNames: {1x9 cell} Elements: [1x9 txlineElectricalLength] Nodes: [0 1 2 3 4 5 6 7 8 9 10] Name: 'unnamed' NumPorts: 2 Terminals: {'p1+' 'p2+' 'p1-' 'p2-'}
Покажите свойства схемы в таблице.
tableCircuitProperties(txCkt_UE2,'Name','StubMode','Termination','Z0')
Name StubMode Termination Z0 _______________________________________________ ____________ _________________ ______ {'Kuroda2_R2L_of_C_tx_p1_elem_UE_p1_elem_UE' } {'NotAStub'} {'NotApplicable'} 50 {'Kuroda2_R2L_of_C_tx_p1_elem_UE' } {'Series' } {'Short' } 31.521 {'Kuroda2_R2L_of_C_tx' } {'NotAStub'} {'NotApplicable'} 18.479 {'L_tx' } {'Series' } {'Short' } 61.481 {'C_1_tx' } {'Shunt' } {'Open' } 19.679 {'L_1_tx' } {'Series' } {'Short' } 61.481 {'Kuroda1_L2R_of_C_2_tx' } {'NotAStub'} {'NotApplicable'} 18.479 {'Kuroda1_L2R_of_C_2_tx_p2_elem_UE' } {'Series' } {'Short' } 31.521 {'Kuroda1_L2R_of_C_2_tx_p2_elem_UE_p2_elem_UE'} {'NotAStub'} {'NotApplicable'} 50

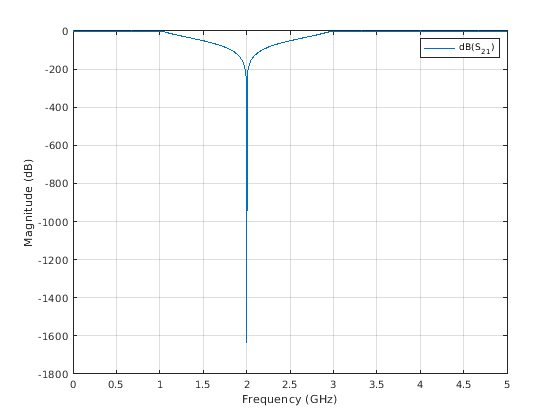

Постройте параметр S21 txCkt_UE2
.
rfplot(sparameters(txCkt_UE2, frequencies),2,1)
Примените тождества Куроды к первой, второй, предпоследней, и последней паре элементов в схеме.
txCkt_Kur2 = kuroda(txCkt_UE2,'Kuroda2_R2L_of_C_tx_p1_elem_UE_p1_elem_UE','Kuroda2_R2L_of_C_tx_p1_elem_UE'); txCkt_Kur2 = kuroda(txCkt_Kur2,'Kuroda2_R2L_of_C_tx','L_tx'); txCkt_Kur2 = kuroda(txCkt_Kur2,'Kuroda1_L2R_of_C_2_tx_p2_elem_UE','Kuroda1_L2R_of_C_2_tx_p2_elem_UE_p2_elem_UE'); txCkt_Kur2 = kuroda(txCkt_Kur2,'L_1_tx','Kuroda1_L2R_of_C_2_tx')
txCkt_Kur2 = circuit: Circuit element ElementNames: {1x9 cell} Elements: [1x9 txlineElectricalLength] Nodes: [0 1 2 3 4 5 6 7 8 9 10] Name: 'unnamed' NumPorts: 2 Terminals: {'p1+' 'p2+' 'p1-' 'p2-'}
Покажите свойства схемы в таблице.
tableCircuitProperties(txCkt_Kur2,'Name','StubMode','Termination','Z0')
Name StubMode Termination Z0 ______________________________________________________________ ____________ _________________ ______ {'Kuroda1_R2L_of_Kuroda2_R2L_of_C_tx_p1_elem_UE_p1_elem_UE' } {'Shunt' } {'Open' } 129.31 {'Kuroda1_R2L_of_Kuroda2_R2L_of_C_tx_p1_elem_UE' } {'NotAStub'} {'NotApplicable'} 81.521 {'Kuroda1_R2L_of_Kuroda2_R2L_of_C_tx' } {'Shunt' } {'Open' } 24.033 {'Kuroda1_R2L_of_L_tx' } {'NotAStub'} {'NotApplicable'} 79.96 {'C_1_tx' } {'Shunt' } {'Open' } 19.679 {'Kuroda2_L2R_of_L_1_tx' } {'NotAStub'} {'NotApplicable'} 79.96 {'Kuroda2_L2R_of_Kuroda1_L2R_of_C_2_tx' } {'Shunt' } {'Open' } 24.033 {'Kuroda2_L2R_of_Kuroda1_L2R_of_C_2_tx_p2_elem_UE' } {'NotAStub'} {'NotApplicable'} 81.521 {'Kuroda2_L2R_of_Kuroda1_L2R_of_C_2_tx_p2_elem_UE_p2_elem_UE'} {'Shunt' } {'Open' } 129.31
Постройте параметр S21 txCkt_Kur2
.
rfplot(sparameters(txCkt_Kur2, frequencies),2,1)
Создайте микрополосковую линию электропередачи. Затем используйте realize
функция, чтобы понять схему, содержащую электрическую основанную на длине линию электропередачи txCkt_Kur2
.
txln = txlineMicrostrip('Height',0.0015748,'EpsilonR',4.6, 'LossTangent',0.026,'SigmaCond',59600000,'Thickness',3.5560e-05); txMS = realize(txCkt_Kur2,txln)
txMS = circuit: Circuit element ElementNames: {1x9 cell} Elements: [1x9 txlineMicrostrip] Nodes: [0 1 2 3 4 5 6 7 8 9 10] Name: 'unnamed' NumPorts: 2 Terminals: {'p1+' 'p2+' 'p1-' 'p2-'}
Покажите свойства схемы в таблице.
tableCircuitProperties(txMS,'Name','StubMode','Termination','LineLength','Width')
Name StubMode Termination LineLength Width ___________________________________________________________________ ____________ _________________ __________ __________ {'txlMs_of_Kuroda1_R2L_of_Kuroda2_R2L_of_C_tx_p1_elem_UE_p1_elem_'} {'Shunt' } {'Open' } 0.021473 0.00021775 {'txlMs_of_Kuroda1_R2L_of_Kuroda2_R2L_of_C_tx_p1_elem_UE' } {'NotAStub'} {'NotApplicable'} 0.020885 0.0010403 {'txlMs_of_Kuroda1_R2L_of_Kuroda2_R2L_of_C_tx' } {'Shunt' } {'Open' } 0.019228 0.0083935 {'txlMs_of_Kuroda1_R2L_of_L_tx' } {'NotAStub'} {'NotApplicable'} 0.020859 0.0010919 {'txlMs_of_C_1_tx' } {'Shunt' } {'Open' } 0.01901 0.010814 {'txlMs_of_Kuroda2_L2R_of_L_1_tx' } {'NotAStub'} {'NotApplicable'} 0.020859 0.0010919 {'txlMs_of_Kuroda2_L2R_of_Kuroda1_L2R_of_C_2_tx' } {'Shunt' } {'Open' } 0.019228 0.0083935 {'txlMs_of_Kuroda2_L2R_of_Kuroda1_L2R_of_C_2_tx_p2_elem_UE' } {'NotAStub'} {'NotApplicable'} 0.020885 0.0010403 {'txlMs_of_Kuroda2_L2R_of_Kuroda1_L2R_of_C_2_tx_p2_elem_UE_p2_ele'} {'Shunt' } {'Open' } 0.021473 0.00021775

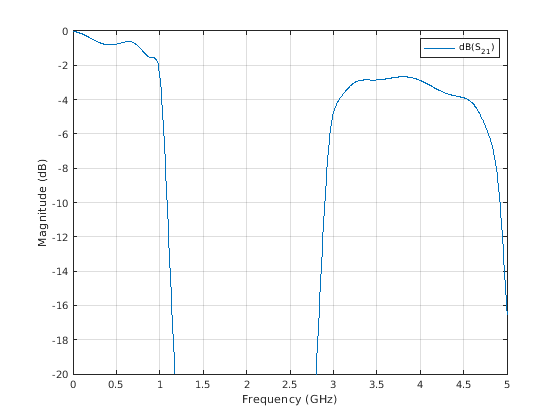

Постройте параметр S21 txMS
. Параметр S21 основанной на микрополосковой линии схемы отклоняется от S21 txCkt_Kur2
. Это происходит из-за практических факторов реализации. Удалите потери, чтобы улучшить соглашение между двумя графиками.
rfplot(sparameters(txMS, frequencies),2,1)
set(gca,'YLim',[-20 0]);
tableCircuitProperties:
type("tableCircuitProperties.m")
function tableCircuitProperties(ckt,varargin) c = cell(numel(ckt.Elements),nargin-1); for col = 1:nargin-1 c(:,col) = {ckt.Elements.(varargin{col})}; end disp(cell2table(c, 'VariableNames',varargin)); end
