rotateX

Вращайте форму PCB RF о x - ось

Синтаксис

Описание

пример

c = rotateX(shape,angle) вращает форму заданным углом о x - ось.

Примеры

свернуть все

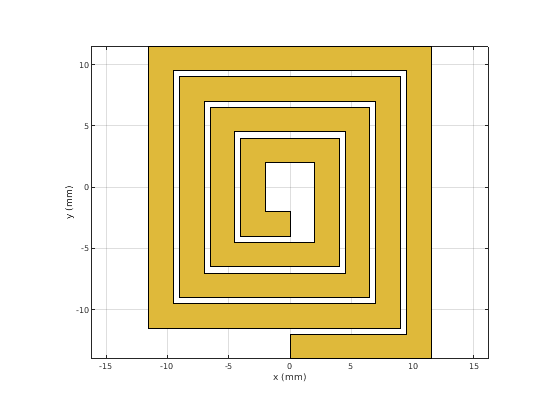

Создайте и отобразите спиральную трассировку.

trace = traceSpiral;
show(trace)

Figure contains an axes object. The axes object contains 2 objects of type patch. This object represents PEC.

Вращайте спиральную трассировку 45 градусами об оси X.

traceRotX = rotateX(trace,45);

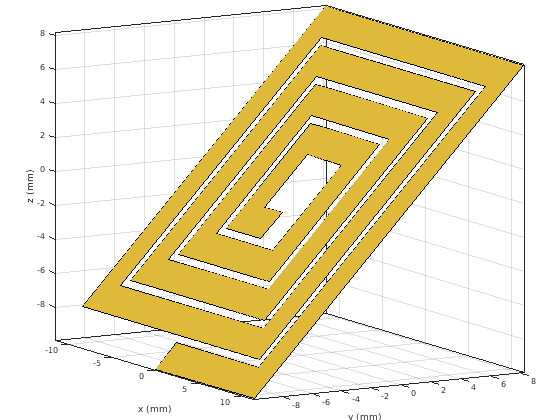

Отобразите вращаемую форму. Установите угол обзора камеры отображаться в трехмерном пространстве.

show(traceRotX)
view(60,10)

Figure contains an axes object. The axes object contains 2 objects of type patch. This object represents PEC.

Входные параметры

свернуть все

Форма PCB RF, созданная с помощью пользовательских элементов и объектов фигуры RF PCB Toolbox™ в виде объекта.

Пример: shape = bendCurved; задает форму как bendCurved объект.

Угол вращения в виде скаляра в градусах.

Пример: 45 вращает форму вокруг x - ось 45 градусами.

Типы данных: double

Смотрите также

| | | | | | | | | | |

Введенный в R2021b
