Создайте функции взвешивания непрерывного времени путем определения низкочастотного усиления, высокочастотного усиления и величины усиления на некоторой промежуточной частоте.

Например, создайте функцию взвешивания с усилением 40 дБ в низкой частоте, прокручивающейся прочь к-20 дБ на высокой частоте. Укажите далее, что усиление составляет приблизительно 10 дБ на уровне 1 рад/с путем помещения этих значений в векторный [freq,mag]. Задайте все усиления в абсолютных единицах.

Wl = makeweight(100,[1,3.16],0.1);

Создайте функцию взвешивания с усилением-10 дБ в низкой частоте, поднявшись до 40 дБ на высокой частоте. Задайте частоту среза на 0 дБ 10 рад/с. Чтобы задать частоту среза на 0 дБ, можно использовать частоту среза в качестве второго входного параметра вместо векторного [freq,mag].

Wh = makeweight(0.316,10,100);

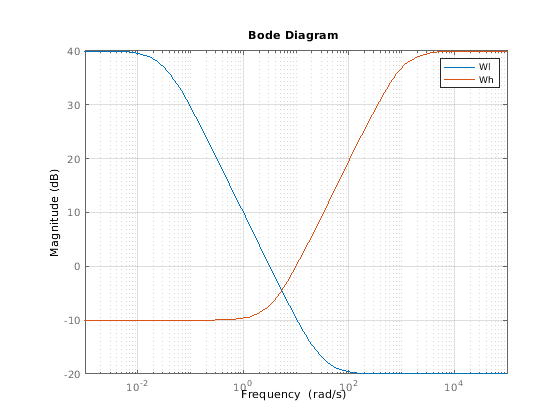

Постройте величины функций взвешивания, чтобы подтвердить, что они выполняют техническим требованиям ответа.

bodemag(Wl,Wh)
legend
grid on

Создайте профиль усиления, который прокручивается прочь на высокой частоте без выравнивания. Задайте усиление 40 дБ в низкой частоте и частоте среза 10 рад/с.

W = makeweight(100,[10 1],0);

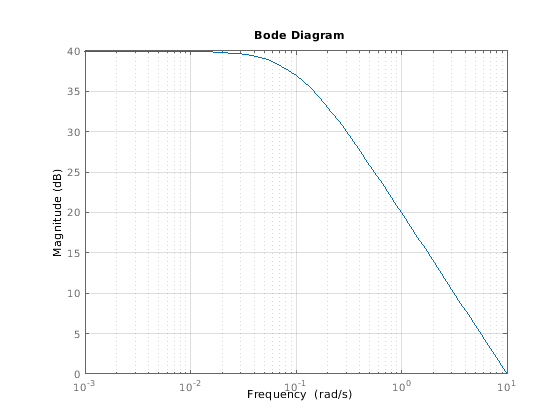

Определение высокочастотного усиления 0 гарантирует, что частотная характеристика прокручивается прочь на высоких частотах без выравнивания. Постройте профиль усиления, чтобы подтвердить эту форму.

bodemag(W)
grid on

Создайте функции взвешивания дискретного времени путем определения низкочастотного усиления, высокочастотного усиления, величины усиления на некоторой промежуточной частоте и шага расчета.

Создайте функцию взвешивания с шагом расчета 0,1 с. Задайте усиление 40 дБ в низкой частоте, прокручивающейся прочь к-20 дБ на высокой частоте. Укажите далее, что усиление составляет приблизительно 10 дБ на уровне 0,01 рад/с. Обеспечьте все усиления в абсолютных единицах.

Wl = makeweight(100,[0.01,3.16],0.1,0.1);

Создайте функцию взвешивания с усилением-10 дБ в низкой частоте, поднявшись до 40 дБ на высокой частоте. Задайте частоту среза на 0 дБ 2 рад/с и шаг расчета 0,1 с. Чтобы задать частоту среза на 0 дБ, можно использовать частоту среза в качестве второго входного параметра вместо векторного [freq,mag].

Wh = makeweight(0.316,2,100,0.1);

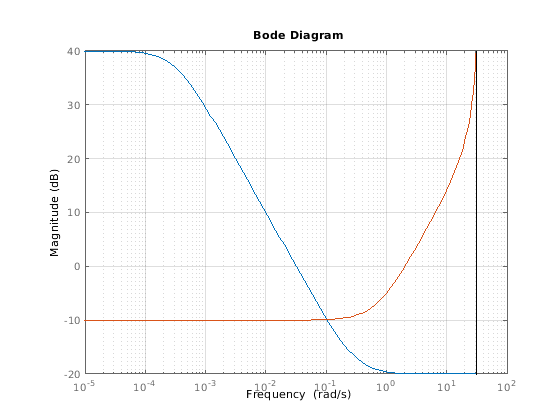

Постройте величины функций взвешивания, чтобы подтвердить, что они выполняют техническим требованиям ответа.

bodemag(Wl,Wh)
grid on

Высокочастотное выравнивание Wh искажен из-за близости его частоты среза к частоте Найквиста.

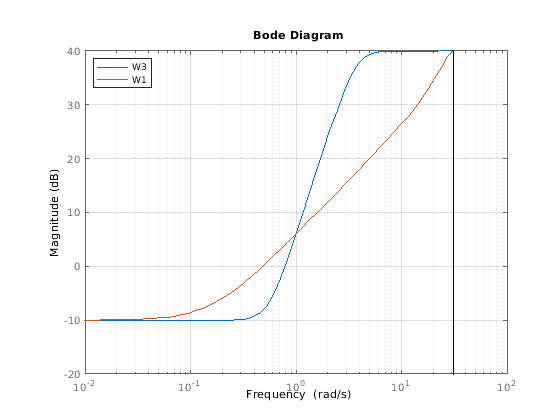

По умолчанию, makeweight создает функции взвешивания первого порядка. Если вы хотите более резкий переход между низкочастотными и высокочастотными усилениями, можно задать порядок с последним входным параметром. Например, предположите, что вы хотите создать функцию взвешивания с шагом расчета 0,1 с. Функция имеет усиление-10 дБ в низкой частоте, повышаясь до 40 дБ на высокой частоте. Кроме того, усиление проходит через 6 дБ на уровне 1 рад/с. Для сравнения создайте и третий порядок и функцию первого порядка с этими техническими требованиями.

W3 = makeweight(0.316,[1 2],100,0.1,3);
W1 = makeweight(0.316,[1 2],100,0.1);
bodemag(W3,W1)
legend('location','northwest')
grid on

Для функции первого порядка высокочастотное выравнивание искажено из-за близости его частоты среза к частоте Найквиста. Используя более резкий, переход высшего порядка гарантирует, что функция выровнялась прежде, чем достигнуть частоты Найквиста.

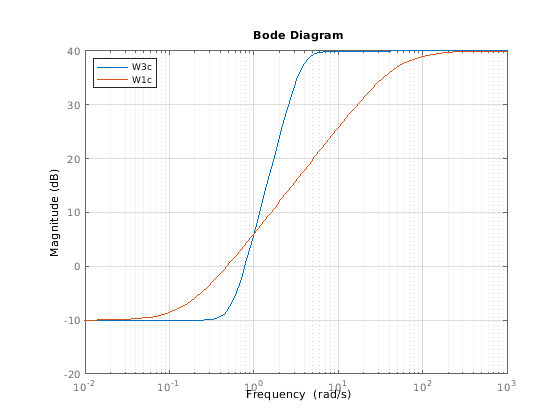

Чтобы создать функции взвешивания непрерывного времени высшего порядка, установите Ts = 0. Например, создайте функции взвешивания непрерывного времени с теми же техническими требованиями усиления как W1 и W3.

W3c = makeweight(0.316,[1 2],100,0,3);
W1c = makeweight(0.316,[1 2],100);
bodemag(W3c,W1c)
legend('location','northwest')
grid on
