Denoise шумный Доплеровский сигнал

Используйте Signal Analyzer для denoise, шумный Доплер предупреждает и отображает его scalogram. Этот пример требует лицензии Wavelet Toolbox™.

Загрузите шумный Доплеровский сигнал.

load noisdopp

Откройте Signal Analyzer и перетащите сигнал от браузера Рабочей области до таблицы Signal. Скопируйте сигнал. Переименуйте дублирующийся noisdoppDenoise. Нажмите Display Grid ▼, чтобы создать один двумя сетка отображений. Постройте noisdopp в левом отображении и noisdoppDenoise в правильном отображении.

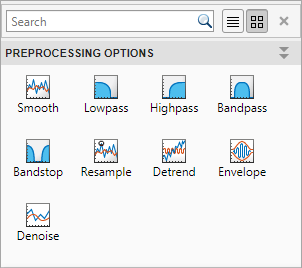

Выберите правильное отображение и подсветите имя noisdoppDenoise в таблице Signal. Выберите вкладку Analyzer и выберите Denoise из списка предварительной обработки опций.

Вкладка Denoise появляется. Можно использовать эту панель инструментов, чтобы настроить и применить параметры шумоподавления к выбранному сигналу. Для получения дополнительной информации смотрите Wavelet Signal Denoiser (Wavelet Toolbox). Нажмите кнопку Denoise к denoise сигнал с настройками по умолчанию. Сигнал denoised более сглажен, чем исходный сигнал.

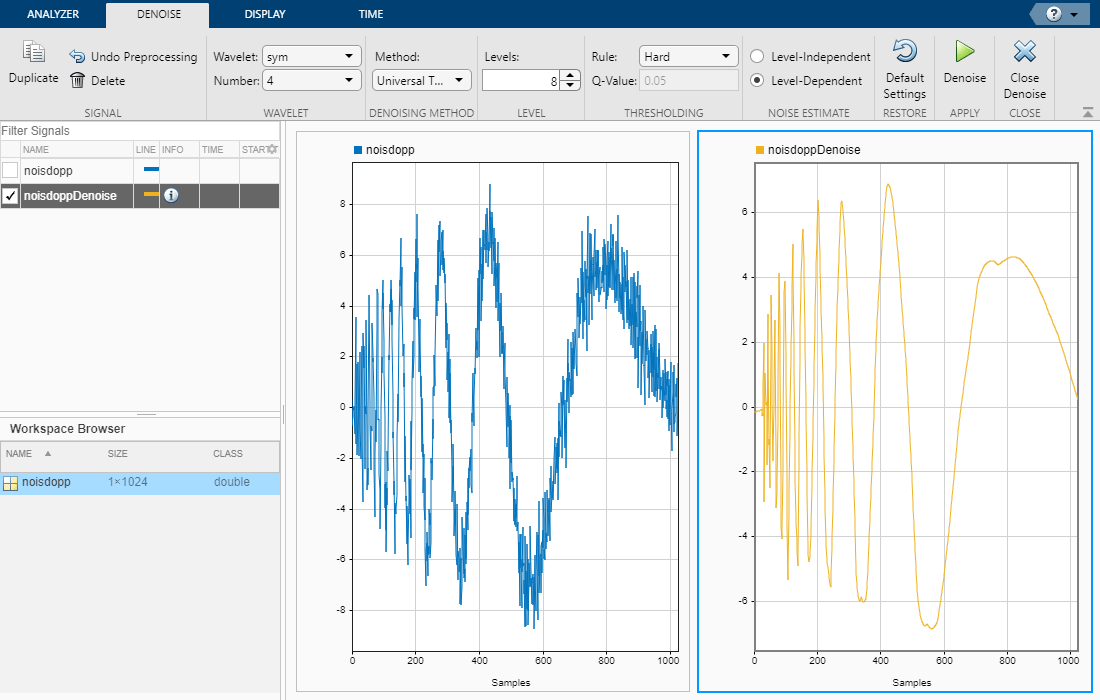

К denoise сигнал с различным набором параметров сначала нажмите Undo Preprocessing на вкладке Analyzer. Во вкладке Denoise выберите Universal Threshold из выпадающего меню Method и Hard из выпадающего меню Rule. Нажмите кнопку Denoise.

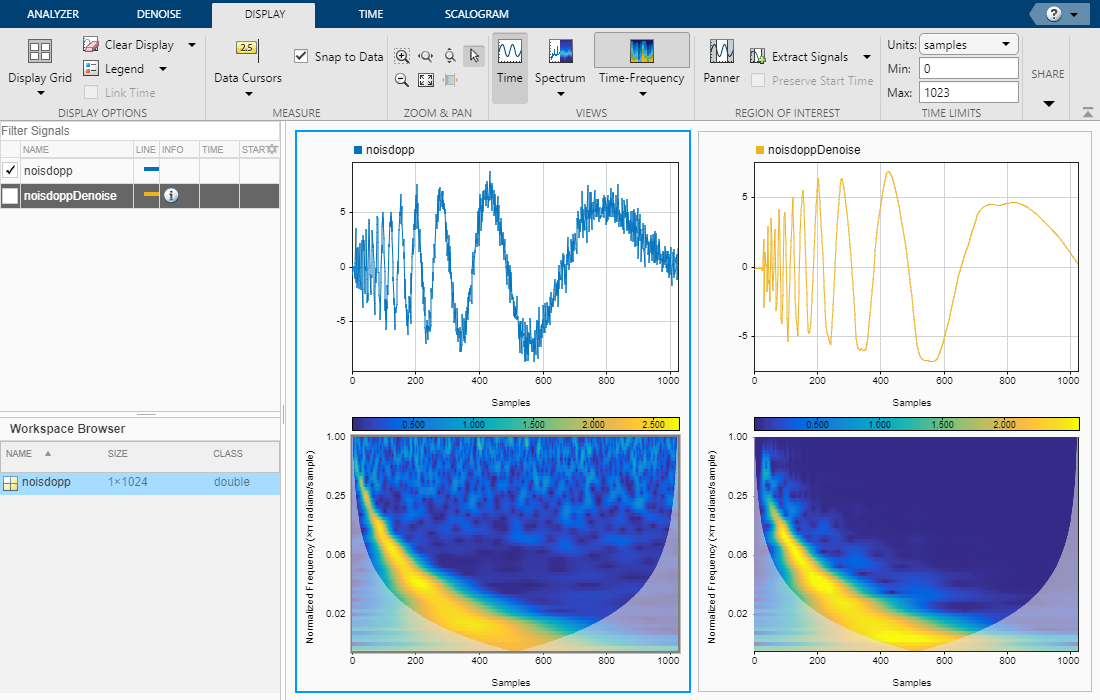

Чтобы видеть эффекты шумоподавления на scalogram, нажмите Time-Frequency ▼ на вкладке Display и выберите Scalogram. Нажмите на левое отображение и повторите шаги.
