Система на чипе (SoC)

Объедините программное обеспечение процессора, программируемую логику, память и периферийные устройства в полные проекты SoC

Создайте SoC-, MCU - или специализированный SoC Simulink® модели приложения. Используйте предварительно сконфигурированные шаблоны модели или следуйте инструкциям по модели SoC. Шаблоны модели SoC Blockset™ предоставляют шаблоны разработки и реализуют лучшие практики для создания модели SoC. Предложенный рабочий процесс показывает процесс, чтобы объединить программное обеспечение процессора, заданную пользователями программируемую логику, системы с разделяемой памятью и периферийные устройства на чипе, чтобы создать модель SoC приложения. Используйте аналитические функции и инструменты, чтобы оценить ресурсы то приложение использование. Сравните различные архитектуры, чтобы изучить компромиссы проекта в разделении между программным обеспечением процессора и программируемой логикой.

Библиотека экспортирует исходные проекты для SoCs, MCUs, ASICs и FPGAs использование Xilinx®, Intel®, и Техас Design Tool Instruments™. Автоматически сгенерируйте аппаратный и программный код, и затем выполните приложение на устройстве SoC при помощи инструмента SoC Builder. Генерация кода требует продукта HDL Coder™, Embedded Coder® продукт или оба.

Инструменты

SoC BuilderСоздайте, загрузите и выполните модель SoC на SoC, FPGA и платах MCU

Функции

socModelAnalyzerОцените количество операций в модели Simulink
socFunctionAnalyzerОцените количество операций в функции MATLAB
socAlgorithmAnalyzerReportОткрытый аналитический отчет алгоритма
socExportReferenceDesignЭкспортируйте пользовательский исходный проект для HDL Workflow Advisor

Параметры конфигурации Simulink

Hardware Implementation Pane

Темы

Процессор, программируемая логика и память

Структура модели SoC Blockset

Структура верхнего уровня модели SoC.

Используйте шаблон, чтобы создать модель SoC

Создайте модели SoC с помощью шаблонов Проекта Simulink.

Создайте приложение проекта SoC

Пошаговые инструкции и инструкции, чтобы создать проект SoC Blockset и модели для приложения SoC.

Рабочие процессы генерации SoC

Выберите между инструментом SoC Builder и socExportReferenceDesign функция для развертывания вашего проекта на устройстве SoC.

Конфигурация платы специального оборудования

Разработайте прикладную модель SoC с пользовательской конфигурацией платы.

Специализированный SoCs

Сконфигурируйте проект RFSoC Используя создателя модели SoC (пакет поддержки SoC Blockset для устройств Xilinx)

Настройте и спроектируйте модель SoC при помощи инструмента SoC Model Creator.

Сгенерируйте проект RFSoC (пакет поддержки SoC Blockset для устройств Xilinx)

Сгенерируйте систему RFSoC при помощи поддержки RFSoC фиксированного рабочего процесса исходного проекта.

Используйте шаблон, чтобы создать модель SoC

Создайте модели SoC с помощью шаблонов Проекта Simulink.

Архитектура и анализ

Используя алгоритм отчет анализатора

Переместитесь по деталям отчета, сгенерированного socModelAnalyzer или socFunctionAnalyzer функция.

Поиск и устранение проблем

Создайте ошибку когда FPGA или модель процессора, не обнаруженная

Режим Unsupported в при генерации проекта SoC с помощью SoC Builder.

Создайте ошибку для быстрого режима Accelerator

Неподдерживаемый режим симуляции в моделях SoC Blockset и проектах.

Рекомендуемые примеры

Streaming Data from Hardware to Software

Потоковая передача данных от оборудования до программного обеспечения

Представляет систематический подход, чтобы спроектировать информационный канал между аппаратной логикой (FPGA) и встраиваемым процессором с помощью SoC Blockset. Приложения часто делятся между аппаратной логикой и встраиваемым процессором на устройстве системы на чипе (SoC), чтобы встретить пропускной способности, задержке и требованиям к обработке. Вы спроектируете и симулируете включение целого приложения из алгоритмов процессора FPGA &, интерфейса памяти и планирования задач, чтобы соответствовать системным требованиям. Вы затем подтвердите проект на оборудовании путем генерации кода из модели и реализации на устройстве SoC.

Открытый пример

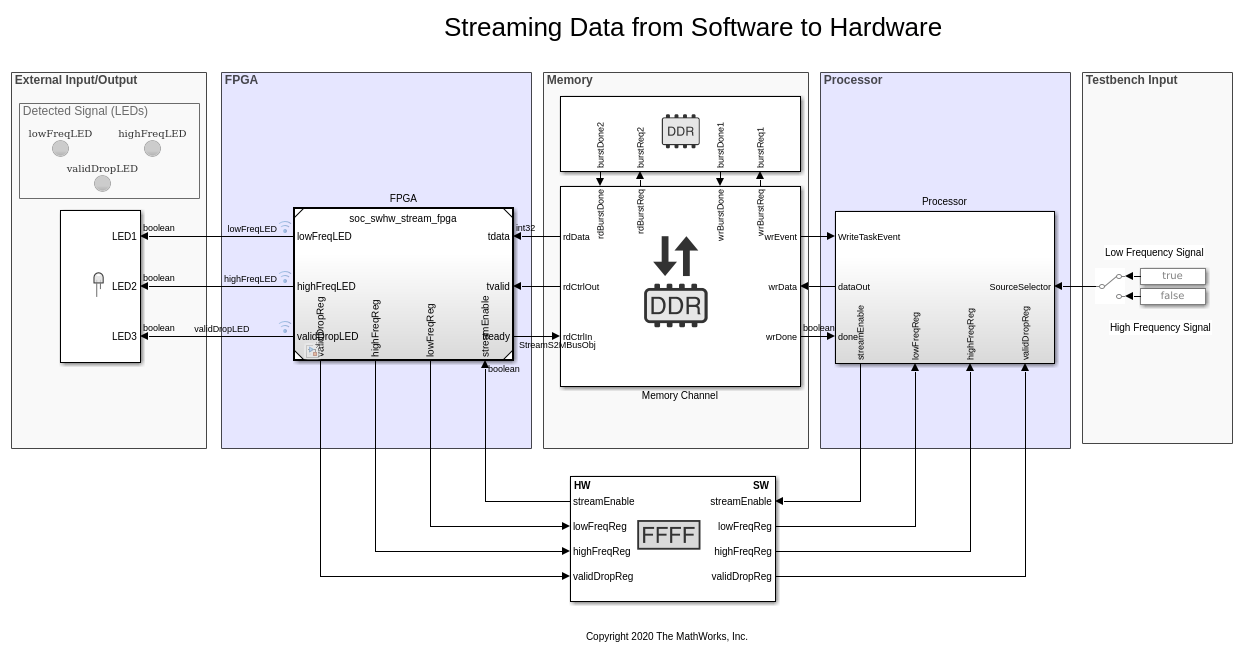

Streaming Data from Software to Hardware

Потоковая передача данных с программного обеспечения на оборудование

Спроектируйте информационный канал от встраиваемого процессора до аппаратной логики (FPGA) с помощью SoC Blockset™. Спроектируйте и симулируйте включение целого приложения из FPGA и алгоритмов процессора, интерфейса памяти и планирования задач, чтобы соответствовать системным требованиям. Затем подтвердите проект на оборудовании путем генерации кода из модели и реализации его на устройстве Системы на чипе (SoC).

Открытый пример
Triggering Software Tasks by FPGA Interrupts

Инициирование программных задач прерываниями FPGA

Смоделируйте алгоритм, разделенный между аппаратным и программным обеспечением. Аппаратный IP реализован в матрице FPGA и инициировал программную задачу, реализованную во встраиваемом процессоре. Спроектируйте, симулируйте и реализуйте полный проект на оборудовании SoC.

Открытый пример
Export Custom Reference Design

Экспортируйте пользовательский исходный проект

Экспортируйте пользовательский исходный проект из модели SoC при помощи socExportReferenceDesign Soc Blockset™ функция. После создания пользовательского исходного проекта используйте инструмент HDL Workflow Advisor от HDL Coder™, чтобы интегрировать ядро IP в исходный проект.

Открытый пример
Partition Motor Control for Multiprocessor MCUs

Блок управления приводом раздела для многопроцессорного MCUs

Раздел приложение блока управления приводом в реальном времени на нескольких процессорах, чтобы достигнуть модульного принципа проекта и улучшал производительность управления.

Открытый пример
Integrate MCU Scheduling and Peripherals in Motor Control Application

Интегрируйте планирование MCU и периферию в приложении блока управления приводом

Идентифицируйте и решите вопросы относительно периферийных настроек и планирования задач рано во время разработки.

Открытый пример
Packet-Based ADS-B Transceiver

Основанный на пакете приемопередатчик ADS-B

Основанные на пакете системы распространены в радиосвязях. Данные получены по воздуху и декодируются как дискретные пакетные данные по вычислить устройству. Для данных системных требований это затрудняет, чтобы спроектировать систему и реализацию непосредственно на SoC, когда это часто включает длинные итерации отладки и интегрирования на оборудовании, поскольку аппаратные эффекты затрудняют с учетом во время проектирования. В этом примере вы спроектируете основанное на пакете приложение отслеживания самолета на основе Автоматической Зависимой Широковещательной передачи Наблюдения (ADS-B) стандарт, разделенный между FPGA и встраиваемым процессором. В отличие от традиционных методов, вы симулируете проектирование приложений с интерфейсом памяти перед реализацией на оборудовании с помощью SoC Blockset, чтобы сократить время разработки. Вы затем подтвердите проект на оборудовании автоматически сгенерированным кодом из модели.

Открытый пример
Histogram Equalization Using Video Frame Buffer

Эквализация гистограммы Используя буфер видеокадра

Приложения обработки видеоданных часто хранят полную систему координат видеоданных, чтобы обработать кадр и изменить следующую систему координат. В таких проектах видеокадры хранятся во внешней памяти, в то время как ресурсы FPGA используются, чтобы обработать те же данные. В этом примере показано, как спроектировать видео приложение с вводом и выводом HDMI, выполняющим эквализацию гистограммы с помощью внешней памяти для буферизации видеокадра.

Открытый пример
Estimate Number of Operators for MATLAB Algorithm

Оцените количество операторов для алгоритма MATLAB

Оцените количество арифметических операторов в алгоритме, написанном в MATLAB. Анализируйте основание 2 Алгоритма бпф и сгенерируйте отчеты, показывающие использование оператора.

Открыть скрипт
Compare FIR Filter Implementations Using socModelAnalyzer

Сравните КИХ-Реализации Фильтра Используя socModelAnalyzer

Анализируйте и сравните различные реализации алгоритма Simulink® на основе количества арифметических операций. Используйте socModelAnalyzer SoC Blockset функция, чтобы сгенерировать отчеты, которые показывают количество операторов для различных реализаций КИХ-Фильтра с помощью статического и выполнения во время выполнения.

Открытая модель
Systems Engineering Approach for SoC Applications

Подход системного проектирования для приложений SoC

Спроектируйте демонстрационное приложение детектора сигнала на платформе Системы на чипе (SoC) с помощью подхода системного проектирования. Рабочий процесс в этом примере сопоставляет функции приложения на выбранную аппаратную архитектуру.

Скрипт Open Live Script
Hardware-Software Partitioning of a Motor Control Algorithm

Разделение аппаратного программного обеспечения алгоритма управления двигателем

Смоделируйте моторный контроллер для устройств SoC путем разделения алгоритмов управления и калибровки между FPGA и процессором SoC.

Открыть скрипт
DC-DC Buck Converter Using MCU

Понижающий конвертер DC-DC Используя MCU

Разработайте регулятор степени понижающего конвертера DC-DC application.Typical проблемы с симуляцией преобразования электроэнергии, и развертывание включайте:

Скрипт Open Live Script
