fmesh

Постройте 3-D mesh

Синтаксис

fmesh(f)

fmesh(f,[min max])

fmesh(f,[xmin xmax
ymin ymax])

fmesh(funx,funy,funz)

fmesh(funx,funy,funz,[uvmin
uvmax])

fmesh(funx,funy,funz,[umin
umax vmin vmax])

fmesh(___,LineSpec)

fmesh(___,Name,Value)

fmesh(ax,___)

obj = fmesh(___)

Описание

пример

fmesh(f) создает сетчатый график символьного выражения f(x,y) на интервале по умолчанию [-5 5] для x и y.

fmesh(f,[min max]) графики f(x,y) на интервале [min max] для x и y.

пример

fmesh(f,[xmin xmax ymin ymax]) графики f(x,y) на интервале [xmin xmax] для x и [ymin ymax] для y. fmesh функциональное использование symvar заказать интервалы присвоения и переменные.

пример

fmesh(funx,funy,funz) строит параметрическую mesh x = x(u,v), y = y(u,v), z = z(u,v) на интервале [-5 5] для u и v.

fmesh(funx,funy,funz,[uvmin uvmax]) строит параметрическую mesh x = x(u,v), y = y(u,v), z = z(u,v) на интервале [uvmin uvmax] для u и v.

fmesh(funx,funy,funz,[umin umax vmin vmax]) строит параметрическую mesh x = x(u,v), y = y(u,v), z = z(u,v) на интервале [umin umax] для u и [vmin vmax] для v. fmesh функциональное использование symvar заказать параметрические переменные и интервалы присвоения.

fmesh(___,LineSpec) использует LineSpec установить стиль линии, символ маркера и цвет графика.

fmesh(___,Name,Value) задает поверхностные свойства с помощью одного или нескольких Name,Value парные аргументы. Используйте эту опцию с любыми комбинациями входных аргументов в предыдущих синтаксисах.

fmesh(ax,___) графики в осях с объектом ax вместо объекта текущей системы координат gca.

obj = fmesh(___) возвращает функциональный объект подложки или параметрированный функциональный объект подложки. Используйте объект запросить и изменить свойства определенной mesh.

Примеры

Дополнительные примеры: смотрите `fsurf` Страница

Примечание

Для дополнительных примеров следуйте fsurf страница, потому что fmesh и fsurf совместно используйте тот же синтаксис. Все примеры на fsurf страница применяется fmesh.

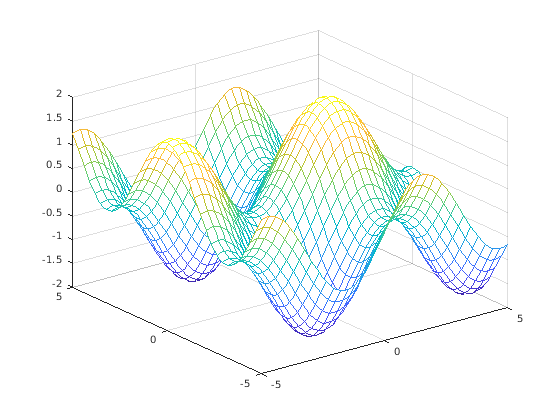

3-D сетчатый график символьного выражения

Постройте сетку входа $\sin (x) + \cos (y)$ в области значений по умолчанию $- 5 < x < 5$ и $- 5 < y < 5$ .

syms x y
fmesh(sin(x)+cos(y))

Figure contains an axes object. The axes object contains an object of type functionsurface.

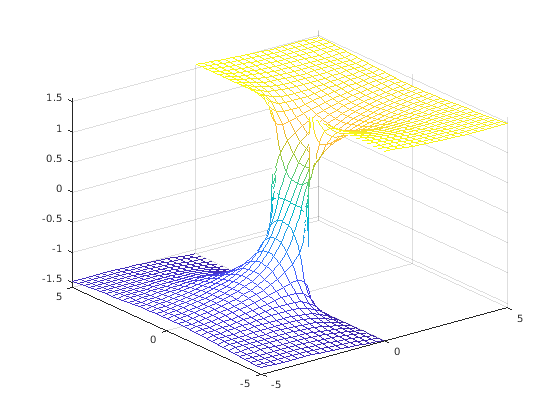

3-D сетчатый график символьной функции

Постройте 3-D сетку действительной части ${t a n}^{- 1} (x + i y)$ в области значений по умолчанию $- 5 < x < 5$ и $- 5 < y < 5$ .

syms f(x,y)
f(x,y) = real(atan(x + i*y));
fmesh(f)

Figure contains an axes object. The axes object contains an object of type functionsurface.

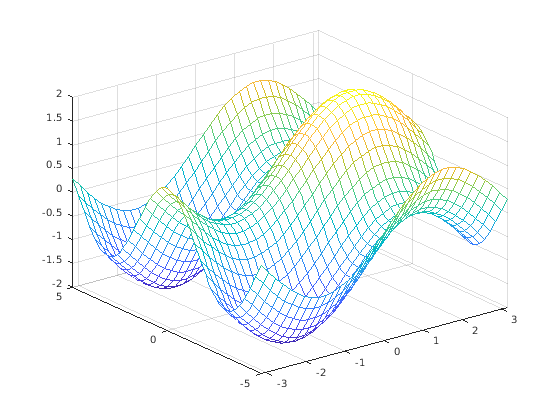

Задайте интервал графического вывода сетчатого графика

График $\sin (x) + \cos (y)$ $- π < x < π$ и $- 5 < y < 5$ путем определения интервала графического вывода в качестве второго аргумента fmesh.

syms x y
f = sin(x) + cos(y);
fmesh(f, [-pi pi -5 5])

Figure contains an axes object. The axes object contains an object of type functionsurface.

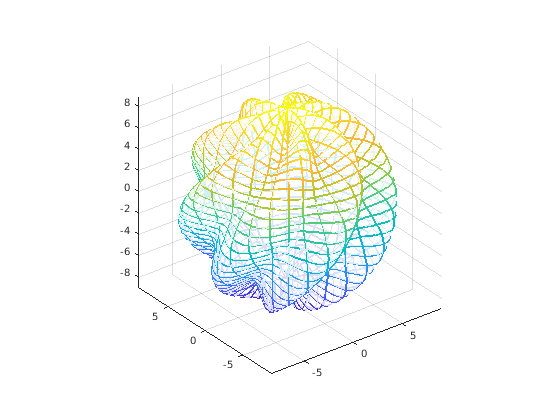

Параметрированный сетчатый график

Постройте параметрированную mesh

$\begin{array}{c} x = r \cos (s) \sin (t) \\ y = r \sin (s) \sin (t) \\ z = r \cos (t) \\ w h e r e r = 8 + \sin (7 s + 5 t) \end{array}$

для $0 < s < 2 π$ и $0 < t < π$ . Сделайте соотношение сторон осей равным использованием axis equal. Смотрите целую mesh путем создания mesh частично прозрачным использованием alpha.

syms s t
r = 8 + sin(7*s + 5*t);
x = r*cos(s)*sin(t);
y = r*sin(s)*sin(t);
z = r*cos(t);
fmesh(x, y, z, [0 2*pi 0 pi], 'Linewidth', 2)
axis equal
alpha(0.8)

Figure contains an axes object. The axes object contains an object of type parameterizedfunctionsurface.

Дополнительные примеры: смотрите `fsurf` Страница

Примечание

Входные параметры

свернуть все

`f` — 3-D выражение или функция, которая будет построена
символьное выражение | символьная функция

Выражение или функция, которая будет построена в виде символьного выражения или функции.

`[min max]` — Графический вывод интервала для x-и осей Y
[–5 5] (значение по умолчанию) | вектор из двух чисел

Графический вывод интервала для x-и осей Y в виде вектора из двух чисел. Значением по умолчанию является [-5 5].

`[xmin xmax ymin ymax]` — Графический вывод интервала для x-и осей Y
[–5 5 – 5 5] (значение по умолчанию) | вектор из четырех чисел

Графический вывод интервала для x-и осей Y в виде вектора из четырех чисел. Значением по умолчанию является [-5 5 -5 5].

`funx,funy,funz` — Параметрические функции `u` и `v`
символьные выражения | символьные функции

Параметрические функции u и vВ виде символьного выражения или функции.

`[uvmin uvmax]` — Графический вывод интервала для `u` и `v`
[–5 5] (значение по умолчанию) | вектор из двух чисел

Графический вывод интервала для u и v оси в виде вектора из двух чисел. Значением по умолчанию является [-5 5].

`[umin umax vmin vmax]` — Графический вывод интервала для `u` и `v`
[–5 5 – 5 5] (значение по умолчанию) | вектор из четырех чисел

Графический вывод интервала для u и vВ виде вектора из четырех чисел. Значением по умолчанию является [-5 5 -5 5].

`ax` Объект осей
объект осей

Объект осей. Если вы не задаете объект осей, то fmesh использует текущую систему координат.

`LineSpec` — Стиль линии, маркер и цвет
вектор символов | строка

Стиль линии, цвет и маркер задается как символ или строка символов. Символы могут появиться в любом порядке. Вы не должны задавать все три характеристики (стиль линии, маркер и цвет). Например, если вы не используете стиль линии и задаете маркер, затем график показывает только маркер и никакую линию.

Пример: '--or' красная пунктирная линия с круговыми маркерами

Стиль линии	Описание	Получившаяся линия
`'-'`	Сплошная линия
`'--'`	Пунктирная линия
`':'`	Пунктирная линия
`'-.'`	Штрих-пунктирная линия

Маркер	Описание	Получившийся маркер
`'o'`	Круг
`'+'`	Знак «плюс»
`'*'`	Звездочка
`'.'`	Точка
`'x'`	Крест
`'_'`	Горизонтальная линия
`'\|'`	Вертикальная линия
`'s'`	Квадрат
`'d'`	Ромб
`'^'`	Треугольник, направленный вверх
`'v'`	Нисходящий треугольник
`'>'`	Треугольник, указывающий вправо
`'<'`	Треугольник, указывающий влево
`'p'`	Пентаграмма
`'h'`	Гексаграмма

Название цвета	Краткое название	Триплет RGB
`'red'`	`'r'`	[1 0 0]
`'green'`	`'g'`	[0 1 0]
`'blue'`	`'b'`	[0 0 1]
`'cyan'`	`'c'`	[0 1 1]
`'magenta'`	`'m'`	[1 0 1]
`'yellow'`	`'y'`	[1 1 0]
`'black'`	`'k'`	[0 0 0]
`'white'`	`'w'`	[1 1 1]

Аргументы name-value

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'Marker','o','MarkerFaceColor','red'

`MeshDensity` — Количество оценки указывает на направление
35 (значений по умолчанию) | номер

Количество оценки указывает на направление в виде номера. Значением по умолчанию является 35. Поскольку fmesh объекты используют адаптивную оценку, фактическое количество точек оценки больше.

Пример: 100

`ShowContours` — Отобразите контурный график в соответствии с графиком
`'off'` (значение по умолчанию) | логическое значение включения - выключения

Отобразите контурный график в соответствии с графиком в виде 'on' или 'off', или как числовой или логический 1 TRUE) или 0 ложь). Значение 'on' эквивалентно истине и 'off' эквивалентно false. Таким образом можно использовать значение этого свойства как логическое значение. Значение хранится как логическое значение включения - выключения типа matlab.lang.OnOffSwitchState.

`EdgeColor` 'LineColor'
`'interp'` (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | `'r'` | `'g'` | `'b'` | ...

Цвет линии в виде 'interp', триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое название. Значение по умолчанию 'interp' окрашивает ребра на основе ZData значения свойств.

Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.

Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7].
Шестнадцатеричный цветовой код является вектором символов или строковым скаляром, который запускается с символа хеша (#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от 0 к F. Значения не являются чувствительными к регистру. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' эквивалентны.

Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Название цвета	Краткое название	Триплет RGB	Шестнадцатеричный цветовой код	Внешний вид
`'red'`	`'r'`	[1 0 0]	`'#FF0000'`
`'green'`	`'g'`	[0 1 0]	`'#00FF00'`
`'blue'`	`'b'`	[0 0 1]	`'#0000FF'`
`'cyan'`	`'c'`	[0 1 1]	`'#00FFFF'`
`'magenta'`	`'m'`	[1 0 1]	`'#FF00FF'`
`'yellow'`	`'y'`	[1 1 0]	`'#FFFF00'`
`'black'`	`'k'`	[0 0 0]	'#000000'
`'white'`	`'w'`	[1 1 1]	`'#FFFFFF'`
`'none'`	Не применяется	Не применяется	Не применяется	Нет цвета

Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию MATLAB^® использование во многих типах графиков.

Триплет RGB	Шестнадцатеричный цветовой код	Внешний вид
[0 0.4470 0.7410]	`'#0072BD'`
[0.8500 0.3250 0.0980]	`'#D95319'`
[0.9290 0.6940 0.1250]	`'#EDB120'`
[0.4940 0.1840 0.5560]	`'#7E2F8E'`
[0.4660 0.6740 0.1880]	`'#77AC30'`
[0.3010 0.7450 0.9330]	`'#4DBEEE'`
[0.6350 0.0780 0.1840]	`'#A2142F'`

Пример: 'blue'

Пример: [0 0 1]

Пример: '#0000FF'

`LineStyle` — Стиль линии
`'-'` (значение по умолчанию) | `'--'` | `':'` | `'-.'` | `'none'`

Стиль линии в виде одной из опций перечислен в этой таблице.

Стиль линии	Описание	Получившаяся линия
`'-'`	Сплошная линия
`'--'`	Пунктирная линия
`':'`	Пунктирная линия
`'-.'`	Штрих-пунктирная линия
`'none'`	Никакая линия	Никакая линия

`LineWidth` 'LineWidth'
0.5 (значение по умолчанию) | положительное значение

Ширина линии в виде положительного значения в точках, где 1 точка = 1/72 дюйма. Если у линии есть маркеры, ширина линии также влияет на края маркера.

Ширина линии не может быть более тонкой, чем ширина пикселя. Если вы устанавливаете ширину линии на значение, которое меньше ширины пикселя в вашей системе, отображения линии как один пиксель шириной.

`Marker` — Символ маркера
`'none'` (значение по умолчанию) | `'o'` | `'+'` | `'*'` | `'.'` | ...

Символ маркера в виде одного из значений перечислен в этой таблице. По умолчанию объект не отображает маркеры. Определение символа маркера добавляет маркеры в каждой точке данных или вершине.

Маркер	Описание	Получившийся маркер
`'o'`	Круг
`'+'`	Знак «плюс»
`'*'`	Звездочка
`'.'`	Точка
`'x'`	Крест
`'_'`	Горизонтальная линия
`'\|'`	Вертикальная линия
`'s'`	Квадрат
`'d'`	Ромб
`'^'`	Треугольник, направленный вверх
`'v'`	Нисходящий треугольник
`'>'`	Треугольник, указывающий вправо
`'<'`	Треугольник, указывающий влево
`'p'`	Пентаграмма
`'h'`	Гексаграмма
`'none'`	Никакие маркеры	Не применяется

`MarkerEdgeColor` — Цвет контура маркера
`'auto'` (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | `'r'` | `'g'` | `'b'` | ...

Цвет контура маркера в виде 'auto', триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое название. Значение по умолчанию 'auto' использует тот же цвет в качестве EdgeColor свойство.

Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.

Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7].
Шестнадцатеричный цветовой код является вектором символов или строковым скаляром, который запускается с символа хеша (#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от 0 к F. Значения не являются чувствительными к регистру. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' эквивалентны.

Название цвета	Краткое название	Триплет RGB	Шестнадцатеричный цветовой код	Внешний вид
`'red'`	`'r'`	[1 0 0]	`'#FF0000'`
`'green'`	`'g'`	[0 1 0]	`'#00FF00'`
`'blue'`	`'b'`	[0 0 1]	`'#0000FF'`
`'cyan'`	`'c'`	[0 1 1]	`'#00FFFF'`
`'magenta'`	`'m'`	[1 0 1]	`'#FF00FF'`
`'yellow'`	`'y'`	[1 1 0]	`'#FFFF00'`
`'black'`	`'k'`	[0 0 0]	'#000000'
`'white'`	`'w'`	[1 1 1]	`'#FFFFFF'`
`'none'`	Не применяется	Не применяется	Не применяется	Нет цвета

Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB во многих типах графиков.

Триплет RGB	Шестнадцатеричный цветовой код	Внешний вид
[0 0.4470 0.7410]	`'#0072BD'`
[0.8500 0.3250 0.0980]	`'#D95319'`
[0.9290 0.6940 0.1250]	`'#EDB120'`
[0.4940 0.1840 0.5560]	`'#7E2F8E'`
[0.4660 0.6740 0.1880]	`'#77AC30'`
[0.3010 0.7450 0.9330]	`'#4DBEEE'`
[0.6350 0.0780 0.1840]	`'#A2142F'`

Пример: [0.5 0.5 0.5]

Пример: 'blue'

Пример: '#D2F9A7'

`MarkerFaceColor` — Цвет заливки маркера
`'none'` (значение по умолчанию) | `'auto'` | Триплет RGB | шестнадцатеричный цветовой код | `'r'` | `'g'` | `'b'` | ...

Цвет заливки маркера в виде 'auto', триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое название. 'auto' значение использует тот же цвет в качестве MarkerEdgeColor свойство.

Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.

Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7].
Шестнадцатеричный цветовой код является вектором символов или строковым скаляром, который запускается с символа хеша (#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от 0 к F. Значения не являются чувствительными к регистру. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' эквивалентны.

Название цвета	Краткое название	Триплет RGB	Шестнадцатеричный цветовой код	Внешний вид
`'red'`	`'r'`	[1 0 0]	`'#FF0000'`
`'green'`	`'g'`	[0 1 0]	`'#00FF00'`
`'blue'`	`'b'`	[0 0 1]	`'#0000FF'`
`'cyan'`	`'c'`	[0 1 1]	`'#00FFFF'`
`'magenta'`	`'m'`	[1 0 1]	`'#FF00FF'`
`'yellow'`	`'y'`	[1 1 0]	`'#FFFF00'`
`'black'`	`'k'`	[0 0 0]	'#000000'
`'white'`	`'w'`	[1 1 1]	`'#FFFFFF'`
`'none'`	Не применяется	Не применяется	Не применяется	Нет цвета

Триплет RGB	Шестнадцатеричный цветовой код	Внешний вид
[0 0.4470 0.7410]	`'#0072BD'`
[0.8500 0.3250 0.0980]	`'#D95319'`
[0.9290 0.6940 0.1250]	`'#EDB120'`
[0.4940 0.1840 0.5560]	`'#7E2F8E'`
[0.4660 0.6740 0.1880]	`'#77AC30'`
[0.3010 0.7450 0.9330]	`'#4DBEEE'`
[0.6350 0.0780 0.1840]	`'#A2142F'`

Example: [0.3 0.2 0.1]

Пример: 'green'

Пример: '#D2F9A7'

`MarkerSize` 'MarkerSize'
6 (значение по умолчанию) | положительное значение

Размер маркера в виде положительного значения в точках, где 1 точка = 1/72 дюйма.

Выходные аргументы

свернуть все

`obj` — Один или несколько объектов
скаляр | вектор

Один или несколько объектов, возвращенных как скаляр или вектор. Объект является или функциональным объектом подложки или параметрированным объектом ячейки, в зависимости от типа графика. Можно использовать эти объекты запросить и изменить свойства определенной линии. Для получения дополнительной информации смотрите FunctionSurface Properties и ParameterizedFunctionSurface Properties.

Алгоритмы

fmesh присваивает символьные переменные в f к x ось, затем y ось, и symvar определяет порядок переменных, которые будут присвоены. Поэтому переменная и имена оси не могут соответствовать. Обеспечивать fmesh чтобы присвоить x или y к его соответствующей оси, создайте символьную функцию, чтобы построить, затем передать символьную функцию fmesh.

Например, следующий код строит сетку f (x, y) = sin (y) двумя способами. Первый путь обеспечивает волны, чтобы колебаться относительно оси y. Второй путь присваивает y оси x, потому что это является первым (и только) переменная в символьной функции.

syms x y;
f(x,y) = sin(y);

figure;
subplot(2,1,1)
fmesh(f);
subplot(2,1,2)
fmesh(f(x,y)); % Or fmesh(sin(y));

Документация

fmesh

Синтаксис

Описание

Примеры

Дополнительные примеры: смотрите `fsurf` Страница

3-D сетчатый график символьного выражения

3-D сетчатый график символьной функции

Задайте интервал графического вывода сетчатого графика

Параметрированный сетчатый график

Дополнительные примеры: смотрите `fsurf` Страница

Входные параметры

`f` — 3-D выражение или функция, которая будет построена
символьное выражение | символьная функция

`[min max]` — Графический вывод интервала для x-и осей Y
[–5 5] (значение по умолчанию) | вектор из двух чисел

`[xmin xmax ymin ymax]` — Графический вывод интервала для x-и осей Y
[–5 5 – 5 5] (значение по умолчанию) | вектор из четырех чисел

`funx,funy,funz` — Параметрические функции `u` и `v`
символьные выражения | символьные функции

`[uvmin uvmax]` — Графический вывод интервала для `u` и `v`
[–5 5] (значение по умолчанию) | вектор из двух чисел

`[umin umax vmin vmax]` — Графический вывод интервала для `u` и `v`
[–5 5 – 5 5] (значение по умолчанию) | вектор из четырех чисел

`ax` Объект осей
объект осей

`LineSpec` — Стиль линии, маркер и цвет
вектор символов | строка

Аргументы name-value

`MeshDensity` — Количество оценки указывает на направление
35 (значений по умолчанию) | номер

`ShowContours` — Отобразите контурный график в соответствии с графиком
`'off'` (значение по умолчанию) | логическое значение включения - выключения

`EdgeColor` 'LineColor'
`'interp'` (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | `'r'` | `'g'` | `'b'` | ...

`LineStyle` — Стиль линии
`'-'` (значение по умолчанию) | `'--'` | `':'` | `'-.'` | `'none'`

`LineWidth` 'LineWidth'
0.5 (значение по умолчанию) | положительное значение

`Marker` — Символ маркера
`'none'` (значение по умолчанию) | `'o'` | `'+'` | `'*'` | `'.'` | ...

`MarkerEdgeColor` — Цвет контура маркера
`'auto'` (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | `'r'` | `'g'` | `'b'` | ...

`MarkerFaceColor` — Цвет заливки маркера
`'none'` (значение по умолчанию) | `'auto'` | Триплет RGB | шестнадцатеричный цветовой код | `'r'` | `'g'` | `'b'` | ...

`MarkerSize` 'MarkerSize'
6 (значение по умолчанию) | положительное значение

Выходные аргументы

`obj` — Один или несколько объектов
скаляр | вектор

Алгоритмы

Смотрите также

Функции

Свойства

Темы

Документация Symbolic Math Toolbox

Поддержка

Документация

fmesh

Синтаксис

Описание

Примеры

Дополнительные примеры: смотрите fsurf Страница

3-D сетчатый график символьного выражения

3-D сетчатый график символьной функции

Задайте интервал графического вывода сетчатого графика

Параметрированный сетчатый график

Дополнительные примеры: смотрите fsurf Страница

Входные параметры

f — 3-D выражение или функция, которая будет построена символьное выражение | символьная функция

[min max] — Графический вывод интервала для x-и осей Y [–5 5] (значение по умолчанию) | вектор из двух чисел

[xmin xmax ymin ymax] — Графический вывод интервала для x-и осей Y [–5 5 – 5 5] (значение по умолчанию) | вектор из четырех чисел

funx,funy,funz — Параметрические функции u и v символьные выражения | символьные функции

[uvmin uvmax] — Графический вывод интервала для u и v [–5 5] (значение по умолчанию) | вектор из двух чисел

[umin umax vmin vmax] — Графический вывод интервала для u и v [–5 5 – 5 5] (значение по умолчанию) | вектор из четырех чисел

ax Объект осей объект осей

LineSpec — Стиль линии, маркер и цвет вектор символов | строка

Аргументы name-value

MeshDensity — Количество оценки указывает на направление 35 (значений по умолчанию) | номер

ShowContours — Отобразите контурный график в соответствии с графиком 'off' (значение по умолчанию) | логическое значение включения - выключения

EdgeColor 'LineColor' 'interp' (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | 'r' | 'g' | 'b' | ...

LineStyle — Стиль линии '-' (значение по умолчанию) | '--' | ':' | '-.' | 'none'

LineWidth 'LineWidth' 0.5 (значение по умолчанию) | положительное значение

Marker — Символ маркера 'none' (значение по умолчанию) | 'o' | '+' | '*' | '.' | ...

MarkerEdgeColor — Цвет контура маркера 'auto' (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | 'r' | 'g' | 'b' | ...

MarkerFaceColor — Цвет заливки маркера 'none' (значение по умолчанию) | 'auto' | Триплет RGB | шестнадцатеричный цветовой код | 'r' | 'g' | 'b' | ...

MarkerSize 'MarkerSize' 6 (значение по умолчанию) | положительное значение

Выходные аргументы

obj — Один или несколько объектов скаляр | вектор

Алгоритмы

Смотрите также

Функции

Свойства

Темы

Документация Symbolic Math Toolbox

Поддержка

Дополнительные примеры: смотрите `fsurf` Страница

Дополнительные примеры: смотрите `fsurf` Страница

`f` — 3-D выражение или функция, которая будет построена
символьное выражение | символьная функция

`[min max]` — Графический вывод интервала для x-и осей Y
[–5 5] (значение по умолчанию) | вектор из двух чисел

`[xmin xmax ymin ymax]` — Графический вывод интервала для x-и осей Y
[–5 5 – 5 5] (значение по умолчанию) | вектор из четырех чисел

`funx,funy,funz` — Параметрические функции `u` и `v`
символьные выражения | символьные функции

`[uvmin uvmax]` — Графический вывод интервала для `u` и `v`
[–5 5] (значение по умолчанию) | вектор из двух чисел

`[umin umax vmin vmax]` — Графический вывод интервала для `u` и `v`
[–5 5 – 5 5] (значение по умолчанию) | вектор из четырех чисел

`ax` Объект осей
объект осей

`LineSpec` — Стиль линии, маркер и цвет
вектор символов | строка

`MeshDensity` — Количество оценки указывает на направление
35 (значений по умолчанию) | номер

`ShowContours` — Отобразите контурный график в соответствии с графиком
`'off'` (значение по умолчанию) | логическое значение включения - выключения

`EdgeColor` 'LineColor'
`'interp'` (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | `'r'` | `'g'` | `'b'` | ...

`LineStyle` — Стиль линии
`'-'` (значение по умолчанию) | `'--'` | `':'` | `'-.'` | `'none'`

`LineWidth` 'LineWidth'
0.5 (значение по умолчанию) | положительное значение

`Marker` — Символ маркера
`'none'` (значение по умолчанию) | `'o'` | `'+'` | `'*'` | `'.'` | ...

`MarkerEdgeColor` — Цвет контура маркера
`'auto'` (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | `'r'` | `'g'` | `'b'` | ...

`MarkerFaceColor` — Цвет заливки маркера
`'none'` (значение по умолчанию) | `'auto'` | Триплет RGB | шестнадцатеричный цветовой код | `'r'` | `'g'` | `'b'` | ...

`MarkerSize` 'MarkerSize'
6 (значение по умолчанию) | положительное значение

`obj` — Один или несколько объектов
скаляр | вектор
