добавление

Класс: polarpattern

Добавьте данные в полярный график

расширьте все на странице

Синтаксис

add(p,d)
add(p,angle,magnitude)

Описание

пример

add(p,d) добавляют новые данные об антенне к полярному графику, p на основе действительных амплитудных значений, data.

пример

add(p,angle,magnitude) добавляют наборы данных векторов angle и соответствующих матриц magnitude к полярному графику p.

Входные параметры

развернуть все

Полярный график, заданный как скалярный указатель.

Антенна или данные массива, заданные как одно из следующего:

  • Действительный вектор длины-M, где M содержит значения значения с углами, принятыми, чтобы быть (0:M−1)M×360∘ степени.

  • Действительный M-by-N матрица, где M содержит значения значения и N, содержит независимые наборы данных. Каждому столбцу в матрице взяли углы из вектора (0:M−1)M×360∘ степени. Набор каждого угла может отличаться для каждого столбца.

  • Действительный массив N-D, где N является количеством размерностей. Массивы с размерностями 2 и больше являются независимыми наборами данных.

  • Комплексный вектор или матрица, где data содержит Декартовы координаты ((x,y) каждой точки. x содержит действительную часть data, и y содержит мнимую часть data.

Когда данные находятся в логарифмической форме, такой как дБ, значения значения могут быть отрицательными. В этом случае polarpattern строит самые низкие значения значения в начале координат полярного графика и самые высокие значения значения в максимальном радиусе.

Набор углов, заданных как вектор в градусах.

Набор значений значения, заданных как вектор или матрица. Для матрицы значений значения каждый столбец является независимым набором значений значения и соответствует тому же набору углов.

Примеры

развернуть все

Скрипт Open Live Script

Создайте спиральную антенну, которая имеет 28-миллиметровый радиус, 1,2 мм шириной, и 4 поворота. Вычислите направленность антенны на уровне 1,8 ГГц.

hx = helix('Radius',28e-3,'Width',1.2e-3,'Turns',4);
H = pattern(hx, 1.8e9,0,0:1:360);

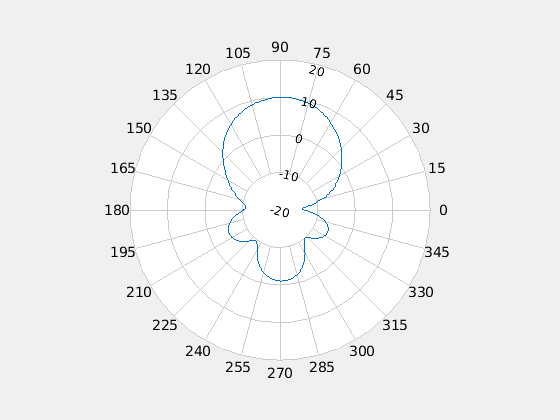

Постройте полярный шаблон.

P = polarpattern(H);

Создайте дипольную антенну и вычислите направленность на уровне 270 МГц.

d = dipole;
D = pattern(d,270e6,0,0:1:360);

Добавьте направленность диполя к существующему полярному графику спиральной антенны.

add(P,D);

Скрипт Open Live Script

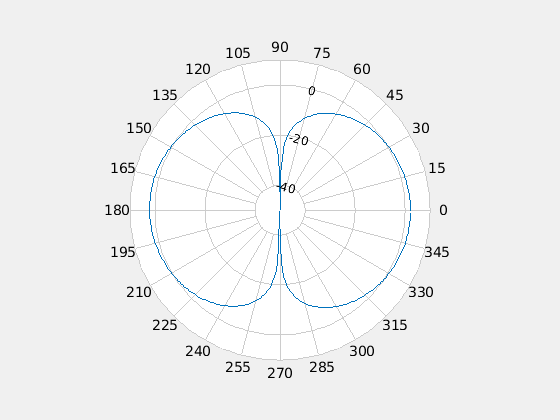

Создайте диполь и постройте полярный шаблон его направленности на уровне 75 МГц.

d = dipole;
D = pattern(d,75e6,0,0:1:360);
P = polarpattern(D);

Создайте антенну полости. Вычислите направленность антенны на уровне 1 ГГц. Запишите направленность антенны к cavity.pln с помощью функции msiwrite.

c = cavity;
msiwrite(c,1e9,'cavity','Name','Cavity Antenna Specifications');

Считайте данные от cavity.pln до Horizontal, Vertical и структур Optional с помощью функции msiread.

[Horizontal,Vertical,Optional] = msiread('cavity.pln')
Horizontal = struct with fields:
    PhysicalQuantity: 'Gain'
           Magnitude: [360x1 double]
               Units: 'dBi'
             Azimuth: [360x1 double]
           Elevation: 0
           Frequency: 1.0000e+09
               Slice: 'Elevation'


Vertical = struct with fields:
    PhysicalQuantity: 'Gain'
           Magnitude: [360x1 double]
               Units: 'dBi'
             Azimuth: 0
           Elevation: [360x1 double]
           Frequency: 1.0000e+09
               Slice: 'Azimuth'


Optional = struct with fields:
         name: 'Cavity Antenna Specifications'
    frequency: 1.0000e+09
         gain: [1x1 struct]

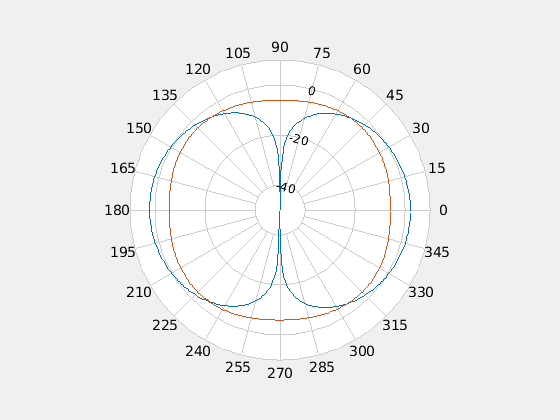

Добавьте горизонтальные данные о направленности антенны полости к существующему полярному шаблону диполя

add(P,Horizontal.Azimuth,Horizontal.Magnitude);

Смотрите также

| | | | | |

Введенный в R2016a
