showSpan

Класс: polarpattern

Покажите или скройте угловой промежуток между двумя маркерами

расширьте все на странице

Синтаксис

showSpan(p,id1,id2)
showSpan(p,id1,id2,true)
showSpan(p,vis)
showSpan(p)
d = showSpan(___)

Описание

пример

showSpan(p,id1,id2) отображает угловой промежуток между двумя угловыми маркерами, id1 и id2. Угловой промежуток вычисляется против часовой стрелки.

showSpan(p,id1,id2,true) автоматически переупорядочивает угловые маркеры, таким образом, что начальный угловой промежуток меньше чем или равен 180 ° против часовой стрелки.

showSpan(p,vis) угол наборов охватывает видимость установкой vis к true или false.

showSpan(p) переключается угловое отображение промежутка на и прочь.

d = showSpan(___) возвращает угловые детали промежутка в структуре, d с помощью любого из предыдущих синтаксисов.

Входные параметры

развернуть все

Полярный график, заданный как скалярный указатель.

Курсор или пиковые идентификаторы маркера, заданные как вектор символов. Добавление курсоров к полярному графику создает идентификаторы маркера курсора. Добавление peaks к полярному графику создает пиковые идентификаторы маркера.

Пример: showspan(p,'C1','C2'). Отображает угловой промежуток между курсорами, C1 и C2 в полярном графике, p.

Примеры

развернуть все

Скрипт Open Live Script

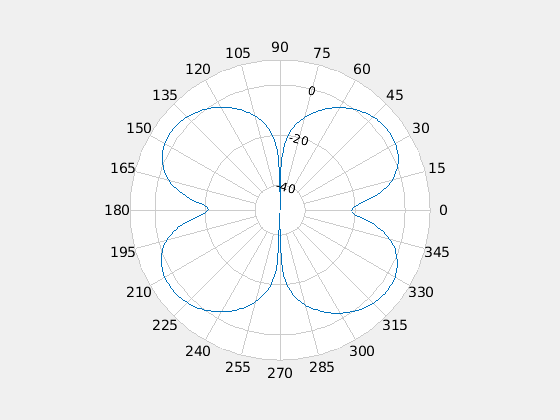

Создайте дипольную антенну и постройте направленность на уровне 270 МГц.

d = dipole;
D = pattern(d,270e6,0,0:1:360);
p = polarpattern(D);

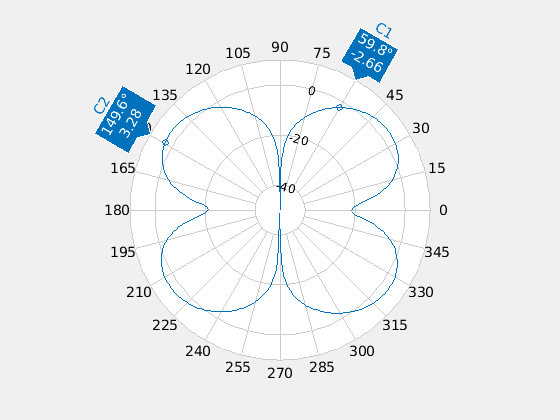

Добавьте курсоры в полярный график приблизительно в 60 и 150 градусах.

addCursor(p,[60 150]);

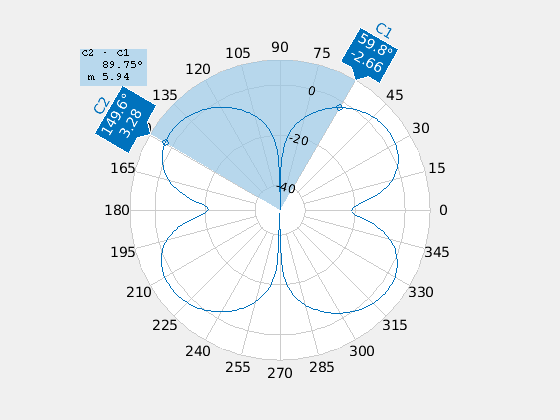

Покажите угловой промежуток между этими двумя углами.

showSpan(p,'C1','C2');

Смотрите также

| | | | | |

Введенный в R2016a
