addCursor

Класс: polarpattern

Добавьте курсор в полярный угол графика

расширьте все на странице

Синтаксис

addCursor(p,angle)
addCursor(p,angle,index)
id = addCursor(___)

Описание

пример

addCursor(p,angle) добавляет курсор к активному полярному графику, p, в точке данных, самой близкой к заданному angle. Угловые модули в градусах.

Первый добавленный курсор называется 'C1', вторым 'C2', и так далее.

пример

addCursor(p,angle,index) добавляет курсор в заданном наборе данных index. index может быть вектором индексов.

id = addCursor(___) возвращает массив ячеек с одним ID для каждого созданного курсора. Можно задать любой из аргументов от предыдущих синтаксисов.

Входные параметры

развернуть все

Полярный график, заданный как скалярный указатель.

Угловые значения, в которых добавляется курсор, задали как скаляр или вектор в градусах.

Индекс набора данных, заданный как скаляр или вектор.

Примеры

развернуть все

Скрипт Open Live Script

Создайте дипольную антенну и вычислите ее направленность на уровне 270 МГц.

d = dipole;
D = pattern(d,270e6,0,0:1:360);

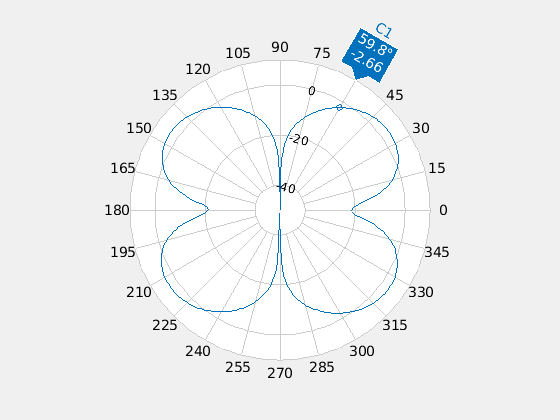

Добавьте курсор в полярный график приблизительно в 60 градусах. Чтобы установить курсор в 60 градусах, переместите его туда путем размещения указателя в курсор и перетаскивание.

p = polarpattern(D);
addCursor(p,60);

Скрипт Open Live Script

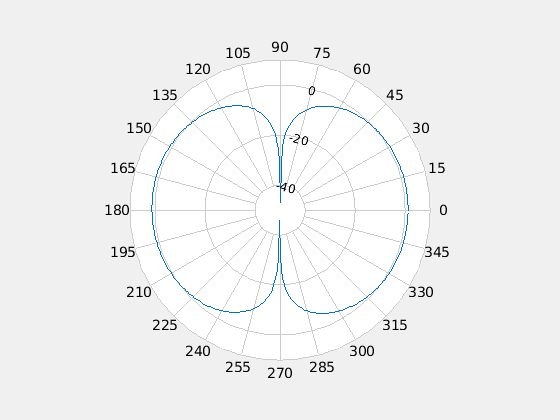

Создайте монополь цилиндра и постройте его направленность на уровне 75 МГц.

m = monopoleTopHat;
M = pattern(m,75e6,0,0:1:360);
P = polarpattern(M);

Создайте дипольную антенну и вычислите ее направленность на уровне 270 МГц.

d = dipole;
D = pattern(d,270e6,0,0:1:360);

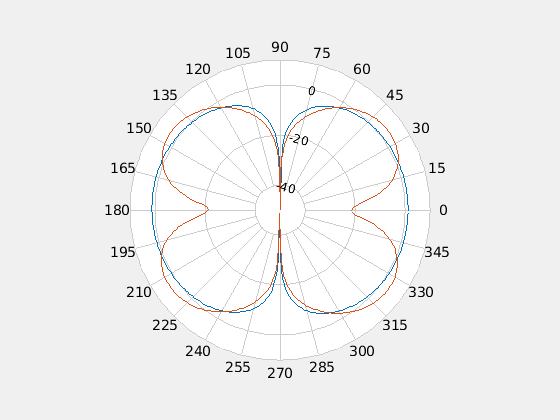

Добавьте шаблон направленности диполя к полярному графику монополя цилиндра.

add(P,D);

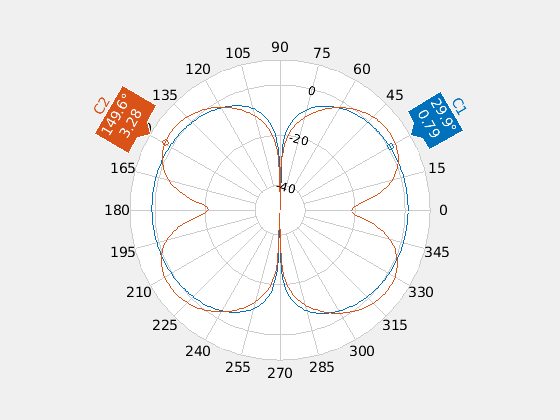

Добавьте курсор приблизительно в 30 градусах к монополю цилиндра полярный шаблон (набор данных 1) и приблизительно в 150 градусах к диполю полярный шаблон (набор данных 2).

addCursor(P,[30 150],[1 2]);

Смотрите также

| | | | | |

Введенный в R2016a
