анимационный

Замените существующие данные на новые данные для анимации

Синтаксис

animate(p,data)

animate(p,angle,magnitude)

Описание

animate(p,data) удаляет все текущие данные из полярного графика, p и добавляет новые данные, на основе действительных амплитудных значений, data.

пример

animate(p,angle,magnitude) удаляет все текущие данные полярный график, p и добавляет новые наборы данных угловых векторов и соответствующих матриц значения.

Входные параметры

развернуть все

`p` Polarplot
скалярный указатель

Полярный график, заданный как скалярный указатель.

`данные` Антенна или данные массива
действительный вектор длины-M | действительный M-by-N матрица | действительный массив N-D | комплексный вектор или матрица

Антенна или данные массива, заданные как одно из следующего:

Действительный вектор длины-M, где M содержит значения значения с углами, принятыми, чтобы быть $\frac{(0 : M - 1)}{M} \times 360^{\circ}$ степени.
Действительный M-by-N матрица, где M содержит значения значения и N, содержит независимые наборы данных. Каждому столбцу в матрице взяли углы из вектора $\frac{(0 : M - 1)}{M} \times 360^{\circ}$ степени. Набор каждого угла может отличаться для каждого столбца.
Действительный массив N-D, где N является количеством размерностей. Массивы с размерностями 2 и больше являются независимыми наборами данных.
Комплексный вектор или матрица, где data содержит Декартовы координаты ((x,y) каждой точки. x содержит действительную часть data, и y содержит мнимую часть data.

Когда данные находятся в логарифмической форме, такой как дБ, значения значения могут быть отрицательными. В этом случае polarpattern строит самые низкие значения значения в начале координат полярного графика и самые высокие значения значения в максимальном радиусе.

`\angle` Набор углов
вектор в градусах

Набор углов, заданных как вектор в градусах.

`magnitude` — Набор значений значения
вектор | матрица

Набор значений значения, заданных как вектор или матрица. Для матрицы значений значения каждый столбец является независимым набором значений значения и соответствует тому же набору углов.

Примеры

развернуть все

Замените существующие полярные данные о графике для анимации

Скрипт Open Live Script

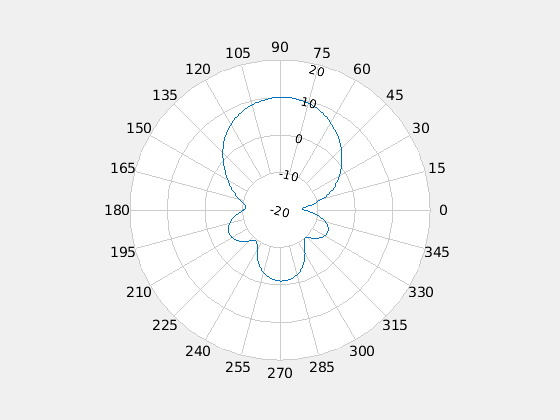

Создайте спиральную антенну, которая имеет 28-миллиметровый радиус, 1,2 мм шириной, и 4 поворота. Постройте направленность антенны на уровне 1,8 ГГц.

hx = helix('Radius',28e-3,'Width',1.2e-3,'Turns',4);
H = pattern(hx, 1.8e9,0,0:1:360);
P = polarpattern(H);

Создайте дипольную антенну и вычислите ее направленность на уровне 270 МГц.

d = dipole;
D = pattern(d,270e6,0,0:1:360);

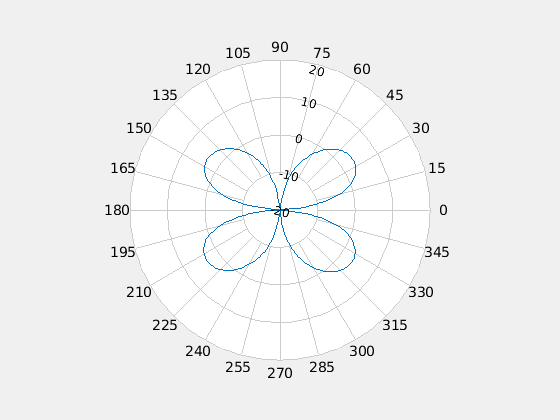

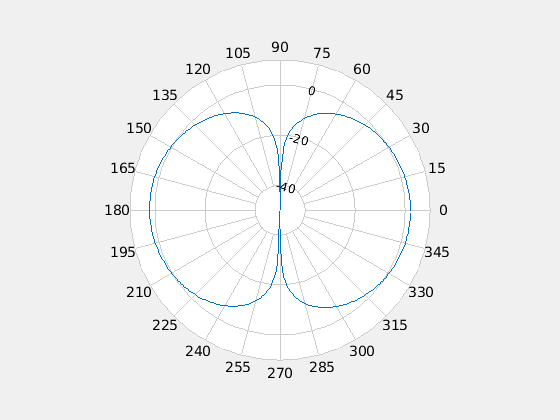

Замените существующий полярный график спиральной антенны с направленностью диполя с помощью метода animate.

animate(P,D);
