pidtune

Настраивающий алгоритм ПИДа для линейной модели объекта управления

Синтаксис

C = pidtune(sys,type)
C = pidtune(sys,C0)
C = pidtune(sys,type,wc)
C = pidtune(sys,C0,wc)
C = pidtune(sys,...,opts)
[C,info] = pidtune(...)

Описание

C = pidtune(sys,type) разрабатывает ПИД-регулятор типа type для объекта sys. Если type задает одну степень свободы (1-DOF) ПИД-регулятор, то контроллер разработан для модульной обратной связи, как проиллюстрировано:

Если type задает две степени свободы (2-DOF) ПИД-регулятор, то pidtune разрабатывает контроллер 2-DOF как в обратной связи этого рисунка:

pidtune настраивает параметры ПИД-регулятора C, чтобы сбалансировать производительность (время отклика) и робастность (запасы устойчивости).

C = pidtune(sys,C0) разрабатывает контроллер того же типа и формы как контроллер C0. Если sys и C0 являются моделями дискретного времени, C имеет те же дискретные формулы интегратора как C0.

C = pidtune(sys,type,wc) и C = pidtune(sys,C0,wc) задайте целевое значение wc для первых 0 частот перекрестного соединения усиления дБ ответа разомкнутого цикла.

C = pidtune(sys,...,opts) использует дополнительные настраивающие опции, такие как целевое поле фазы. Используйте pidtuneOptions, чтобы указать, что опция установила opts.

[C,info] = pidtune(...) возвращает структуру данных info, который содержит информацию об устойчивости с обратной связью, выбранной частоте перекрестного соединения коэффициента усиления разомкнутого контура и фактическом поле фазы.

Входные параметры

sys

Одно вход, модель динамической системы одно вывода объекта для проектирования контроллера. sys может быть:

  • Любой тип модели динамической системы SISO, включая модели Numeric LTI и идентифицированные модели. Если sys является настраиваемой или неопределенной моделью, pidtune разрабатывает контроллер для текущего значения или номинальной стоимости sys.

  • Непрерывное - или модель дискретного времени.

  • Стабильный, нестабильный, или интеграция. Объект с нестабильными полюсами, однако, не может быть stabilizable под управлением ПИДом.

  • Модель, которая включает любой тип задержки. Объект с долговременными задержками, однако, не может достигнуть соответствующей производительности под управлением ПИДом.

  • Массив моделей объекта управления. Если sys является массивом, pidtune разрабатывает отдельный контроллер для каждого объекта в массиве.

Если объект имеет нестабильные полюса, и sys является одним из следующего:

  • Модель frd

  • Модель ss с внутренними задержками, которые не могут быть преобразованы в задержки ввода-вывода

необходимо использовать pidtuneOptions, чтобы задать количество нестабильных полюсов на объекте, если таковые имеются.

type

Тип контроллера контроллера, чтобы разработать, заданный как вектор символов. Термин controller type относится, к которому условия присутствуют в действии контроллера. Например, у контроллера PI есть только пропорциональное и интегральный термин, в то время как контроллер PIDF содержит пропорциональный, интегратор, и отфильтровал производные условия. type может принять значения, полученные в итоге ниже. Для более подробной информации об этих типах контроллера смотрите Типы ПИД-регулятора для Настройки

Контроллеры 1-DOF

  • P Пропорциональный только

  • i Интеграл только

  • \Pi Пропорциональный и интеграл

  • 'PD' — Пропорциональный и производный

  • 'PDF' — Пропорциональный и производный с фильтром первого порядка на производном термине

  • 'PID' — Пропорциональный, интеграл и производная

  • 'PIDF' — Пропорциональный, интеграл и производная с фильтром первого порядка на производном термине

Контроллеры 2-DOF

  • 'PI2' пропорциональный — 2-DOF и интеграл

  • 'PD2' — 2-DOF, пропорциональный и производный

  • 'PDF2' — 2-DOF, пропорциональный и производный с фильтром первого порядка на производном термине

  • 'PID2' пропорциональный — 2-DOF, интеграл и производная

  • 'PIDF2' пропорциональный — 2-DOF, интеграл и производная с фильтром первого порядка на производном термине

Для получения дополнительной информации о ПИД-регуляторах 2-DOF обычно, см. Два ПИД-регулятора Степени свободы.

Контроллеры 2-DOF с фиксированными весами заданного значения

  • 'I-PD' — ПИД с 2 степенями свободы с b = 0, c = 0

  • 'I-PDF' — С 2 степенями свободы PIDF с b = 0, c = 0

  • 'ID-P' — ПИД с 2 степенями свободы с b = 0, c = 1

  • 'IDF-P' — С 2 степенями свободы PIDF с b = 0, c = 1

  • 'PI-D' — ПИД с 2 степенями свободы с b = 1, c = 0

  • 'PI-DF' — С 2 степенями свободы PIDF с b = 1, c = 0

Для более подробной информации о фиксированном весе заданного значения ПИД-регуляторы 2-DOF смотрите Типы ПИД-регулятора для Настройки.

Форма контроллера

Когда вы используете вход type, pidtune разрабатывает контроллер параллельно (pid или pid2) форма. Используйте вход C0 вместо type, если вы хотите разработать контроллер в стандарте (pidstd или pidstd2) форма.

Если sys является моделью дискретного времени с шагом расчета Ts, pidtune разрабатывает контроллер дискретного времени с тем же Ts. У контроллера есть ForwardEuler дискретная формула интегратора и для интегральных и для производных действий. Используйте вход C0 вместо type, если вы хотите разработать контроллер, имеющий различную дискретную формулу интегратора.

Для получения дополнительной информации о формах ПИД-регулятора и формулах, см.:

C0

Свойства установки ПИД-регулятора разработанного контроллера, заданного как pid, pidstd, pid2 или объект pidstd2. Если вы обеспечиваете C0, pidtune:

  • Разрабатывает контроллер типа, представленного C0.

  • Возвращает контроллер pid, если C0 является контроллером pid.

  • Возвращает контроллер pidstd, если C0 является контроллером pidstd.

  • Возвращает контроллер pid2 2-DOF, если C0 является контроллером pid2.

  • Возвращает контроллер pidstd2 2-DOF, если C0 является контроллером pidstd2.

  • Возвращает контроллер с тем же Iformula и значениями Dformula как C0, если sys является системой дискретного времени. Смотрите pid, pid2, pidstd и страницы с описанием pidstd2 для получения дополнительной информации о Iformula и Dformula.

wc

Целевое значение для 0 усилений дБ перекрестно соединяет частоту настроенного ответа разомкнутого цикла. Задайте wc в модулях radians/TimeUnit, где TimeUnit является единицей измерения времени sys. Перекрестная частота wc примерно устанавливает пропускную способность управления. Временем отклика с обратной связью является приблизительно 1/wc.

Увеличьте wc, чтобы ускорить ответ. Уменьшите wc, чтобы улучшить устойчивость. Когда вы не используете wc, pidtune автоматически выбирает значение, на основе динамики объекта, которая достигает баланса между ответом и устойчивостью.

opts

Набор опции, задающий дополнительные настраивающие опции для pidtune, разрабатывает алгоритм, такой как целевое поле фазы или особое внимание проекта. Используйте pidtuneOptions, чтобы создать opts.

Выходные аргументы

C

Контроллер разработан для sys. Если sys является массивом линейных моделей, pidtune разрабатывает контроллер для каждой линейной модели и возвращает массив ПИД-регуляторов.

Форма контроллера:

  • Если вторым аргументом к pidtune является type, C является контроллером pid2 или pid.

  • Если вторым аргументом к pidtune является C0:

    • C является контроллером pid, если C0 является объектом pid.

    • C является контроллером pidstd, если C0 является объектом pidstd.

    • C является контроллером pid2, если C0 является объектом pid2.

    • C является контроллером pidstd2, если C0 является объектом pidstd2.

Тип контроллера:

  • Если вторым аргументом к pidtune является type, C обычно имеет заданный тип.

  • Если вторым аргументом к pidtune является C0, C обычно имеет тот же тип как C0.

Или в случае, однако, где алгоритм может достигнуть соответствующей производительности и робастности с помощью контроллера более низкоуровневого, чем заданный с type или в C0, pidtune возвращает C, имеющий меньше действий, чем заданный. Например, C может быть контроллером PI даже при том, что type является 'PIDF'.

Временной интервал:

  • C имеет тот же временной интервал как sys.

  • Если sys является моделью дискретного времени, C имеет тот же шаг расчета как sys.

  • Если вы задаете C0, C имеет тот же Iformula и Dformula как C0. Если никакой C0 не задан, и Iformula и Dformula является Forward Euler. Смотрите pid, pid2, pidstd и страницы с описанием pidstd2 для получения дополнительной информации о Iformula и Dformula.

Если вы задаете C0, C также получает образцовые свойства, такие как InputName и OutputName от C0. Для получения дополнительной информации об образцовых свойствах, смотрите страницы с описанием для каждого типа модели динамической системы.

info

Структура данных, содержащая информацию о производительности и робастности настроенного цикла ПИДа. Поля info:

  • Stable — Булево значение, указывающее на устойчивость с обратной связью. Stable равняется 1, если замкнутый цикл стабилен, и 0 в противном случае.

  • CrossoverFrequency — Первая перекрестная частота на 0 дБ системы разомкнутого цикла C *sys, в rad/TimeUnit, где TimeUnit является единицами измерения времени, заданными в свойстве TimeUnit sys.

  • PhaseMargin — Поле фазы настроенного цикла ПИДа, в градусах.

Если sys является массивом моделей объекта управления, info является массивом структур данных, содержащих информацию о каждом настроенном цикле ПИДа.

Примеры

Проект ПИД-регулятора в командной строке

Этот пример показывает, как разработать ПИД-регулятор для объекта, данного:

sys=1(s+1)3.

Как первая передача, создайте модель объекта и разработайте простой контроллер PI для него.

sys = zpk([],[-1 -1 -1],1);
[C_pi,info] = pidtune(sys,'PI')
C_pi =

             1
  Kp + Ki * ---
             s

  with Kp = 1.14, Ki = 0.454

Continuous-time PI controller in parallel form.
info = struct with fields:
                Stable: 1
    CrossoverFrequency: 0.5205
           PhaseMargin: 60.0000

C_pi является контроллером pid объект, который представляет контроллер PI. Поля info показывают, что настраивающийся алгоритм выбирает частоту перекрестного соединения разомкнутого цикла приблизительно 0,52 рад/с.

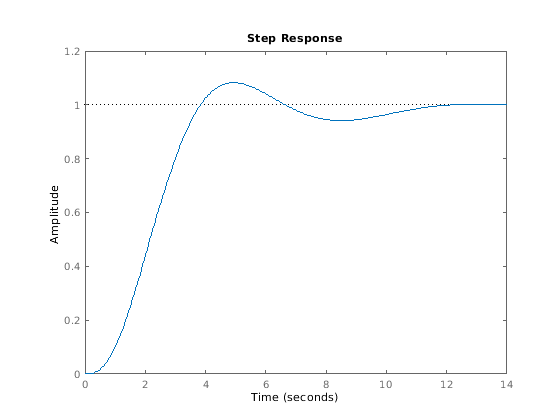

Исследуйте переходной процесс с обратной связью (отслеживание уставки) управляемой системы.

T_pi = feedback(C_pi*sys, 1);
step(T_pi)

Чтобы улучшить время отклика, можно установить более высокую целевую перекрестную частоту, чем результат, который pidtune автоматически выбирает, 0.52. Увеличьте перекрестную частоту до 1,0.

[C_pi_fast,info] = pidtune(sys,'PI',1.0)
C_pi_fast =

             1
  Kp + Ki * ---
             s

  with Kp = 2.83, Ki = 0.0495

Continuous-time PI controller in parallel form.
info = struct with fields:
                Stable: 1
    CrossoverFrequency: 1
           PhaseMargin: 43.9973

Новый контроллер достигает более высокой перекрестной частоты, но за счет сокращенной прибыли фазы.

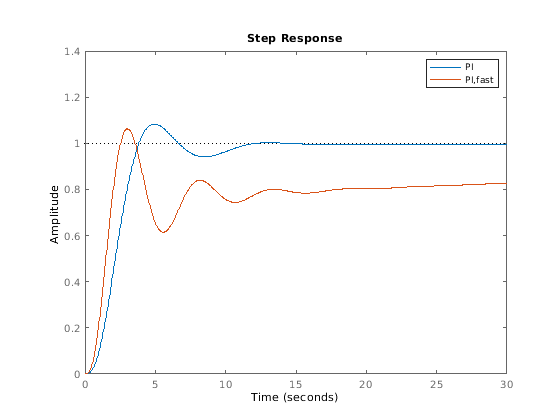

Сравните переходной процесс с обратной связью с этими двумя контроллерами.

T_pi_fast = feedback(C_pi_fast*sys,1);
step(T_pi,T_pi_fast)
axis([0 30 0 1.4])
legend('PI','PI,fast')

Это сокращение производительности заканчивается, потому что у контроллера PI нет достаточных степеней свободы, чтобы достигнуть хорошего поля фазы на перекрестной частоте 1,0 рад/с. Добавление производного действия улучшает ответ.

Разработайте контроллер PIDF для Gc с целевой перекрестной частотой 1,0 рад/с.

[C_pidf_fast,info] = pidtune(sys,'PIDF',1.0)
C_pidf_fast =

             1            s
  Kp + Ki * --- + Kd * --------
             s          Tf*s+1

  with Kp = 2.72, Ki = 0.985, Kd = 1.72, Tf = 0.00875

Continuous-time PIDF controller in parallel form.
info = struct with fields:
                Stable: 1
    CrossoverFrequency: 1
           PhaseMargin: 60.0000

Поля информации показывают, что производное действие в контроллере позволяет настраивающемуся алгоритму разрабатывать более агрессивный контроллер, который достигает целевой перекрестной частоты с хорошим полем фазы.

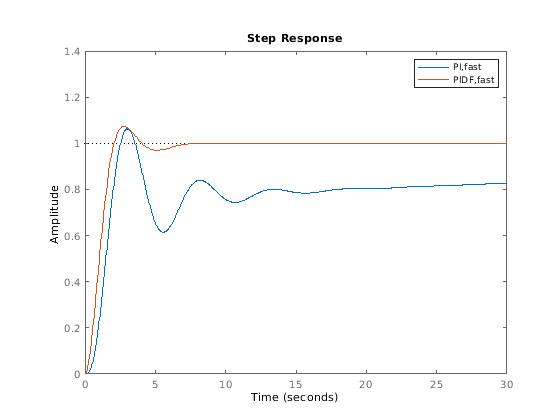

Сравните переходной процесс с обратной связью и подавление помех для быстрого PI и контроллеров PIDF.

T_pidf_fast =  feedback(C_pidf_fast*sys,1);
step(T_pi_fast, T_pidf_fast);
axis([0 30 0 1.4]);
legend('PI,fast','PIDF,fast');

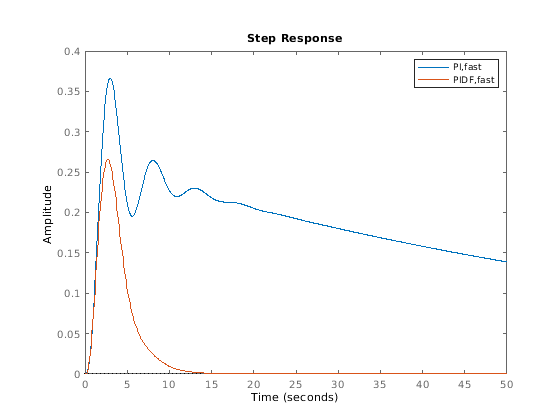

Можно сравнить вход (загрузка) подавление помех управляемой системы с быстрым PI и контроллерами PIDF. Для этого постройте ответ передаточной функции с обратной связью от входа объекта до объекта вывод.

S_pi_fast = feedback(sys,C_pi_fast);
S_pidf_fast = feedback(sys,C_pidf_fast);
step(S_pi_fast,S_pidf_fast);
axis([0 50 0 0.4]);
legend('PI,fast','PIDF,fast');

Этот график показывает, что контроллер PIDF также обеспечивает более быстрое подавление помех.

ПИД-регулятор формы стандарта проектирования

Разработайте ПИД-регулятор в стандартной форме для объекта, заданного

sys=1(s+1)3.

Чтобы разработать контроллер в стандартной форме, используйте контроллер стандартной формы в качестве аргумента C0 к pidtune.

sys = zpk([],[-1 -1 -1],1);
C0 = pidstd(1,1,1);
C = pidtune(sys,C0)
C =

             1      1
  Kp * (1 + ---- * --- + Td * s)
             Ti     s

  with Kp = 2.18, Ti = 2.36, Td = 0.591

Continuous-time PID controller in standard form

Задайте метод дискретизации интегратора

Разработайте контроллер PI дискретного времени, использующий заданный метод, чтобы дискретизировать интегратор.

Если ваш объект находится в дискретное время, pidtune автоматически возвращает контроллер дискретного времени, использующий значение по умолчанию метод интегрирования Форварда Эйлера. Чтобы задать различный метод интегрирования, используйте pid или pidstd, чтобы создать контроллер дискретного времени, имеющий желаемый метод интегрирования.

sys = c2d(tf([1 1],[1 5 6]),0.1);
C0 = pid(1,1,'Ts',0.1,'IFormula','BackwardEuler');
C = pidtune(sys,C0)
C =

             Ts*z
  Kp + Ki * ------
              z-1

  with Kp = -0.518, Ki = 10.4, Ts = 0.1

Sample time: 0.1 seconds
Discrete-time PI controller in parallel form.

Используя C0, когда вход заставляет pidtune разрабатывать контроллер C той же формы, вводить, и метод дискретизации как C0. Отображение показывает, что интегральный термин C использует Обратный Эйлеров метод интегрирования.

Задайте Трапециевидный интегратор и сравните получившийся контроллер.

C0_tr = pid(1,1,'Ts',0.1,'IFormula','Trapezoidal');
Ctr = pidtune(sys,C_tr)
Ctr =

       Ts*(z+1)
  Ki * --------
       2*(z-1)

  with Ki = 10.4, Ts = 0.1

Sample time: 0.1 seconds
Discrete-time I-only controller.

Разработайте ПИД-регулятор 2-DOF

Разработайте ПИД-регулятор 2-DOF для объекта, данного передаточной функцией:

G(s)=1s2+0.5s+0.1.

Используйте целевую пропускную способность 1,5 рад/с.

wc = 1.5;
G = tf(1,[1 0.5 0.1]);
C2 = pidtune(G,'PID2',wc)
C2 =

                       1
  u = Kp (b*r-y) + Ki --- (r-y) + Kd*s (c*r-y)
                       s

  with Kp = 1.26, Ki = 0.255, Kd = 1.38, b = 0.665, c = 0

Continuous-time 2-DOF PID controller in parallel form.

Используя тип 'PID2' заставляет pidtune генерировать контроллер 2-DOF, представленный как объект pid2. Отображение подтверждает этот результат. Отображение также показывает, что pidtune настраивает все коэффициенты контроллера, включая веса заданного значения b и c, чтобы сбалансировать производительность и робастность.

Советы

По умолчанию pidtune с входом type возвращает контроллер pid в параллельной форме. Чтобы разработать контроллер в стандартной форме, используйте контроллер pidstd в качестве входного параметра C0. Для получения дополнительной информации о параллельных и стандартных формах контроллера, смотрите страницы с описанием pidstd и pid.

Алгоритмы

Для получения информации о настраивающем алгоритме MathWorks® PID смотрите, что ПИД Настраивает Алгоритм.

Альтернативы

Для интерактивной настройки ПИДа используйте PID Tuner. См. Проект ПИД-регулятора для Быстрого Отслеживания уставки для примера разработки контроллера, использующего PID Tuner.

PID Tuner не может разработать контроллеры для нескольких объектов целиком.

Ссылки

Åström, K. J. и Hägglund, T. Усовершенствованное управление ПИДом, Ресерч-Трайэнгел-Парк, NC: инструментирование, системы и общество автоматизации, 2006.

Представленный в R2010b
