Создайте ведущий сценарий, содержащий кривую дорогу, две дороги подряд и двух агентов: автомобиль и велосипед. Оба агента проходят дорога в течение 60 секунд.

Создайте ведущий объект сценария.

sc = drivingScenario('SampleTime',0.1','StopTime',60);

Создайте кривую дорогу с помощью дорожных центральных точек после дуги круга с 800-метровым радиусом. Дуга запускается на уровне 0 °, заканчивается на уровне 90 ° и выбирается в шаге на 5 °.

angs = [0:5:90]';
R = 800;
roadcenters = R*[cosd(angs) sind(angs) zeros(size(angs))];
roadwidth = 10;
road(sc,roadcenters,roadwidth);

Добавьте две дороги подряд с шириной по умолчанию, с помощью дорожных центральных точек в каждом конце.

roadcenters = [700 0 0; 100 0 0];
road(sc,roadcenters)
roadcenters = [400 400 0; 0 0 0];
road(sc,roadcenters)

Получите дорожные контуры.

rbdry = roadBoundaries(sc);

Добавьте автомобиль и велосипед к сценарию. Расположите автомобиль в начале первой дороги подряд.

car = vehicle(sc,'Position',[700 0 0],'Length',3,'Width',2,'Height',1.6);

Расположите велосипед дальше в будущем.

bicycle = actor(sc,'Position',[706 376 0]','Length',2,'Width',0.45,'Height',1.5);

Постройте сценарий.

plot(sc,'Centerline','on','RoadCenters','on');
title('Scenario');

Отобразите положения агента и профили.

poses = actorPoses(sc)

poses = 2x1 struct array with fields:
    ActorID
    Position
    Velocity
    Roll
    Pitch
    Yaw
    AngularVelocity

profiles = actorProfiles(sc)

profiles = 2x1 struct array with fields:
    ActorID
    ClassID
    Length
    Width
    Height
    OriginOffset
    RCSPattern
    RCSAzimuthAngles
    RCSElevationAngles

Создайте ведущий сценарий, содержащий дорогу фигуры 8, заданную в мировых координатах сценария. Преобразуйте мировые координаты сценария к системе координат автомобиля, оборудованного датчиком.

Создайте пустой ведущий сценарий.

sc = drivingScenario;

Добавьте дорогу фигуры 8 к сценарию. Отобразите сценарий.

roadCenters = [0  0  1
             20 -20  1
             20  20  1
            -20 -20  1
            -20  20  1
              0   0  1];

roadWidth = 3;
bankAngle = [0 15 15 -15 -15 0];
road(sc,roadCenters,roadWidth,bankAngle);
plot(sc)

Добавьте автомобиль, оборудованный датчиком в сценарий. Расположите автомобиль в мировых координатах (20, –20) и ориентируйте его под –15 углами отклонения от курса степени.

ego = actor(sc,'Position',[20 -20 0],'Yaw',-15);

Получите дорожные контуры в координатах автомобиля, оборудованного датчиком при помощи функции roadBoundaries. Задайте автомобиль, оборудованный датчиком как входной параметр.

rbEgo1 = roadBoundaries(ego);

Отобразите результат на видимом с большого расстояния графике.

bep = birdsEyePlot;
lbp = laneBoundaryPlotter(bep,'DisplayName','Road');
plotLaneBoundary(lbp,rbEgo1)

Получите дорожные контуры в мировых координатах при помощи функции roadBoundaries. Задайте сценарий как входной параметр.

rbScenario = roadBoundaries(sc);

Получите дорожные контуры в координатах автомобиля, оборудованного датчиком при помощи функции driving.scenario.roadBoundariesToEgo.

rbEgo2 = driving.scenario.roadBoundariesToEgo(rbScenario,ego);

Отобразите дорожные контуры на видимом с большого расстояния графике.

bep = birdsEyePlot;
lbp = laneBoundaryPlotter(bep,'DisplayName','Road boundaries');
plotLaneBoundary(lbp,{rbEgo2})

Создайте ведущий сценарий, содержащий автомобиль и пешехода на прямой дороге. Затем создайте и отобразите маркировки маршрута дороги на видимом с большого расстояния графике.

sc = drivingScenario;

lm = [laneMarking('Solid')
      laneMarking('Dashed','Length',2,'Space',4)
      laneMarking('Solid')];
l = lanespec(2,'Marking',lm);
road(sc,[0 0 0; 25 0 0],'Lanes',l);

ped = actor(sc,'Length',0.2,'Width',0.4,'Height',1.7);
car = vehicle(sc);
trajectory(ped,[15 -3 0; 15 3 0],1);
trajectory(car,[car.RearOverhang 0 0; 25-car.Length+car.RearOverhang 0 0],10);

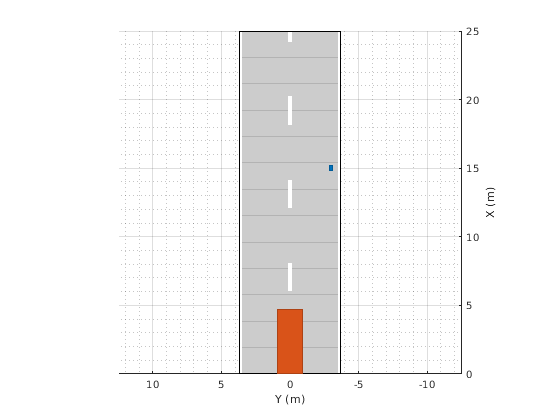

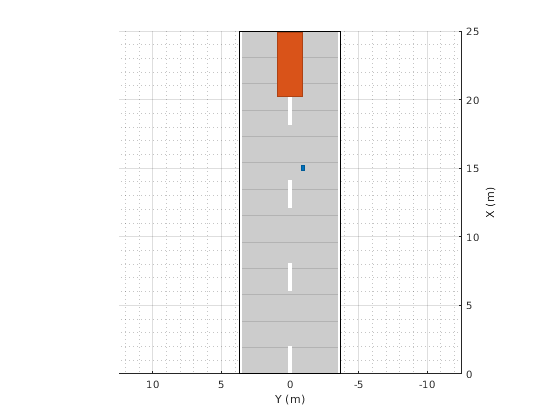

plot(sc)

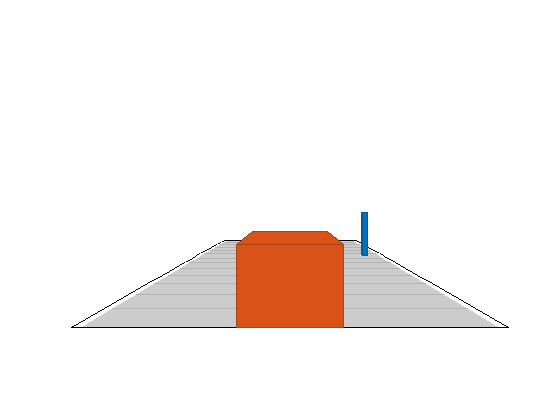

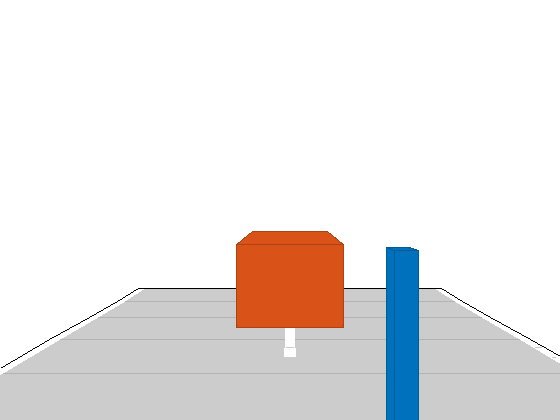

chasePlot(car)

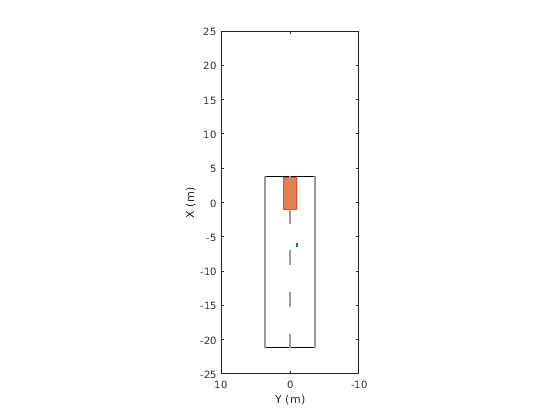

bep = birdsEyePlot('XLim',[-25 25],'YLim',[-10 10]);
olPlotter = outlinePlotter(bep);
lbPlotter = laneBoundaryPlotter(bep);
lmPlotter = laneMarkingPlotter(bep,'DisplayName','Lanes');
legend('off');
while advance(sc)
    rb = roadBoundaries(car);
    [position,yaw,length,width,originOffset,color] = targetOutlines(car);
    [lmv,lmf] = laneMarkingVertices(car);
    plotLaneBoundary(lbPlotter,rb);
    plotLaneMarking(lmPlotter,lmv,lmf);
    plotOutline(olPlotter,position,yaw,length,width, ...
        'OriginOffset',originOffset,'Color',color);
end
