lanespec
Создайте дорожные спецификации маршрута
Описание
Объект lanespec задает спецификации маршрута дороги, которая была добавлена к объекту drivingScenario с помощью функции road. Для получения дополнительной информации смотрите Спецификации Маршрута.
Создание
Синтаксис
lnspec = lanespec(numlanes)lnspec = lanespec(numlanes,Name,Value)Описание
lnspec = lanespec(numlanes)numlanes. numLanes устанавливает свойство NumLanes объекта lanespec.
Свойства
NumLanes — Количество маршрутов на дороге
положительное целое число | двухэлементный вектор положительных целых чисел
Это свойство доступно только для чтения.
Количество маршрутов на дороге, заданной как положительный целочисленный или двухэлементный вектор положительных целых чисел, [N L, N R]. Когда NumLanes является положительным целым числом, всем потоком маршрутов в том же направлении. Когда NumLanes является вектором:
N L является количеством левых маршрутов, все текущие в одном направлении.
N R является количеством правильных маршрутов, все текущие в противоположном направлении.
Общее количество маршрутов на дороге является суммой этих векторных значений: N = N L + N R.
Можно установить это свойство, когда вы создаете объект. После того, как вы создадите объект, это свойство только для чтения.
Пример: [2 2] задает два левых маршрута и два правильных маршрута.
Width Ширины маршрута
3.6 (значение по умолчанию) | положительный действительный скаляр | 1 N вектором положительных действительных скаляров
Ширины маршрута, заданные как положительный действительный скаляр или 1 N вектором положительных действительных скаляров, где N является количеством маршрутов на дороге. N должен быть равен numlanes и соответствующему набору значений в свойстве NumLanes.
Когда Width является скаляром, то же значение применяется ко всем маршрутам. Когда Width является вектором, векторные элементы применяются к маршрутам слева направо. Модули исчисляются в метрах.
Пример: [3.5 3.7 3.7 3.5]
Типы данных: double
Marking — Маркировки маршрута
объект маркировки маршрута (значение по умолчанию) | 1 M массивом объектов маркировки маршрута
Маркировки маршрута дороги, заданной как маркировка маршрута, возражают или 1 M массивом объектов маркировки маршрута. M является количеством маркировок маршрута. Для дороги с маршрутами N, M = N + 1.
Чтобы создать объекты маркировки маршрута, используйте laneMarking, функционируют и задают тип маркировки маршрута.
'Unmarked' | 'Solid' | 'Dashed' | 'DoubleSolid' | 'DoubleDashed' | 'SolidDashed' | 'DashedSolid' |
|---|---|---|---|---|---|---|
Никакая маркировка маршрута | Сплошная линия | Пунктирная линия | Две сплошных линии | Две пунктирных линии | Сплошная линия на левой, пунктирной линии на праве | Пунктирная линия на левой, сплошной линии на праве |
|
|
|
|
|
|
|
|
По умолчанию, для односторонней дороги, самые правые и центральные маркировки маршрута являются белыми, и крайняя левая маркировка маршрута является желтой. Для двухсторонних дорог цвет делящейся маркировки маршрута является желтым.
Пример: [laneMarking('Solid') laneMarking('DoubleDashed') laneMarking('Solid')] задает маркировки маршрута для дороги 2D маршрута. Крайние левые и самые правые маркировки маршрута являются сплошными линиями, и делящаяся маркировка маршрута является двойной пунктирной линией.
Примеры
Создайте Стрэайт Фур-Лейн-Роуд
Создайте ведущий сценарий и дорожные центры прямой, 80-метровой дороги.
sc = drivingScenario; roadCenters = [0 0; 80 0];
Создайте объект lanespec для дороги с четырьмя маршрутами. Используйте функцию laneMarking, чтобы задать ее пять маркировок маршрута. Центральная линия является двойным чистым и двойным желтым. Наиболее удаленные строки являются твердыми и белыми. Внутренние строки подчеркиваются штриховой линией и белые.
solidW = laneMarking('Solid','Width',0.3); dashW = laneMarking('Dashed','Space',5); doubleY = laneMarking('DoubleSolid','Color','yellow'); lspec = lanespec([2 2],'Width',[5 5 5 5], ... 'Marking',[solidW dashW doubleY dashW solidW]);

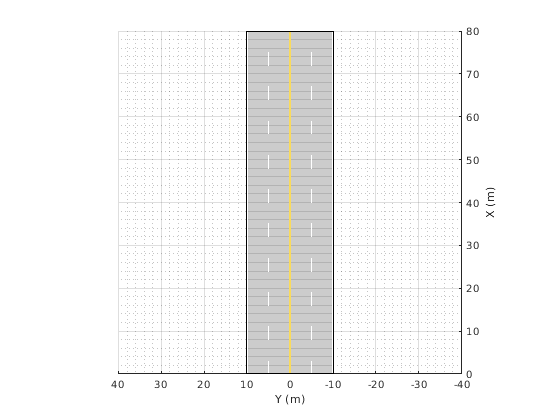

Добавьте дорогу к ведущему сценарию. Отобразите дорогу.
road(sc,roadCenters,'Lanes',lspec);
plot(sc)
Моделируйте автомобиль, перемещающийся на S-кривой
Моделируйте ведущий сценарий с одним автомобилем, перемещающимся на S-кривой. Создайте и постройте контуры маршрута.
Создайте ведущий сценарий с одной дорогой, имеющей S-кривую.
sc = drivingScenario('StopTime',3);
roadcenters = [-35 20 0; -20 -20 0; 0 0 0; 20 20 0; 35 -20 0];
Создайте маршруты и добавьте их в дорогу.
lm = [laneMarking('Solid','Color','w'); ... laneMarking('Dashed','Color','y'); ... laneMarking('Dashed','Color','y'); ... laneMarking('Solid','Color','w')]; ls = lanespec(3,'Marking',lm); road(sc,roadcenters,'Lanes',ls);
Добавьте автомобиль, оборудованный датчиком и задайте его траекторию от его скорости и waypoints. Автомобиль перемещается на уровне 30 метров в секунду.
car = vehicle(sc, ... 'ClassID',1, ... 'Position',[-35 20 0]); waypoints = [-35 20 0; -20 -20 0; 0 0 0; 20 20 0; 35 -20 0]; speed = 30; trajectory(car,waypoints,speed);
Постройте сценарий и соответствующий график преследования.
plot(sc)
chasePlot(car)
Запустите цикл симуляции.
Инициализируйте видимый с большого расстояния график и создайте плоттер схемы, лево-маршрут и плоттеры контура правильного маршрута и дорожный граничный плоттер.
Получите дорожные контуры и прямоугольные контуры.
Получите контуры маршрута налево и право на автомобиль.
Усовершенствуйте симуляцию и обновите плоттеры.
bep = birdsEyePlot('XLim',[-40 40],'YLim',[-30 30]); olPlotter = outlinePlotter(bep); lblPlotter = laneBoundaryPlotter(bep,'Color','r','LineStyle','-'); lbrPlotter = laneBoundaryPlotter(bep,'Color','g','LineStyle','-'); rbsEdgePlotter = laneBoundaryPlotter(bep); legend('off'); while advance(sc) rbs = roadBoundaries(car); [position,yaw,length,width,originOffset,color] = targetOutlines(car); lb = laneBoundaries(car,'XDistance',0:5:30,'LocationType','Center', ... 'AllBoundaries',false); plotLaneBoundary(rbsEdgePlotter,rbs) plotLaneBoundary(lblPlotter,{lb(1).Coordinates}) plotLaneBoundary(lbrPlotter,{lb(2).Coordinates}) plotOutline(olPlotter,position,yaw,length,width, ... 'OriginOffset',originOffset,'Color',color) end
Ограничения
Маркировки маршрута в пересечениях не поддержаны.
Количество маршрутов для дороги фиксируется. Вы не можете изменить спецификации маршрута для дороги во время симуляции.
Дорога может иметь только однополосную спецификацию.
Больше о
Спецификации маршрута
Схема показывает компоненты и геометрические свойства дорог, маршрутов и маркировок маршрута.
Левый и правый заданы относительно дорожных центров. Задайте дорожные центры как матричный вход к функции road. Дорожные центры создают направленную строку, запускающуюся от первой строки до последней строки матрицы. Левое и правое среднее значение, левое и правое из направленной строки. Ширина дороги является суммой всех ширин маршрута плюс половина ширин маркировок контура левого края и правого края.
Объект спецификации маршрута, lanespec, задает дорожные маршруты.
Свойство
NumLanesзадает количество маршрутов. Необходимо задать количество маршрутов, когда вы создаете этот объект.Свойство
Widthзадает ширину каждого маршрута.Свойство
Markingсодержит спецификации каждой маркировки маршрута на дороге.Markingявляется массивом объектов маркировки маршрута с одним объектом на маршрут. Чтобы создать эти объекты, используйте функциюlaneMarking. Спецификации маркировки маршрута включают:ВводТип маркировки маршрута (тело, подчеркнутое штриховой линией, и так далее)WidthШирина маркировки маршрутаColor— Цвет маркировки маршрутаДлинаДля пунктирных маршрутов, длины каждой пунктирной линииSpacing— Для пунктирных маршрутов, интервала между тире
