mesh
Сетчатый график
Синтаксис
mesh(X,Y,Z)
mesh(Z)
mesh(...,C)
mesh(...,'PropertyName',PropertyValue,...)
mesh(axes_handles,...)
s = mesh(...)
Описание
mesh(X,Y,Z) чертит каркасную mesh с цветом, определенным Z, таким образом, цвет пропорционален поверхностной высоте. Если X и Y являются векторами, length(X) = n и length(Y) = m, где [m,n] = size(Z). В этом случае, (X (j), Y (i), Z (i, j)) пересечения каркасных линий сетки; X и Y соответствуют столбцам и строкам Z, соответственно. Если X и Y являются матрицами, (X (i, j), Y (i, j), Z (i, j)) пересечения каркасных линий сетки. Значения в X, Y или Z могут быть числовыми, datetime, длительность или категориальные значения.
mesh(Z) чертит каркасную mesh с помощью X = 1:n и Y = 1:m, где [m,n] = size(Z). Высота, Z, является однозначной функцией, определяемой по прямоугольной сетке. Цвет пропорционален поверхностной высоте. Значения в Z могут быть числовыми, datetime, длительность или категориальные значения.
mesh(...,C) чертит каркасную mesh с цветом, определенным матричным C. MATLAB® выполняет линейное преобразование на данных в C, чтобы получить цвета из текущей палитры. Если X, Y и Z являются матрицами, они должны быть одного размера как C.
mesh(...,' устанавливает значение заданного поверхностного свойства. Несколько значений свойств могут быть установлены с отдельным оператором.PropertyName',PropertyValue,...)
mesh(axes_handles,...) графики в оси с указателем axes_handle вместо текущей системы координат (gca).
s = mesh(...) возвращает объект Surface Properties.
Примеры
Создание сетчатого графика функции Sinc
Создайте сетчатый график функции sinc, .
[X,Y] = meshgrid(-8:.5:8); R = sqrt(X.^2 + Y.^2) + eps; Z = sin(R)./R; mesh(X,Y,Z)
Определение цвета для сетчатого графика
Задайте матрицу цветов для сетчатого графика.

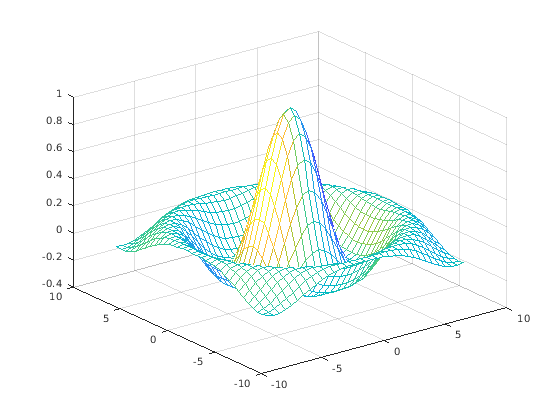

[X,Y] = meshgrid(-8:.5:8); R = sqrt(X.^2 + Y.^2) + eps; Z = sin(R)./R; C = gradient(Z); figure mesh(X,Y,Z,C)
Изменение подсветки и ширины линии для сетчатого графика
Измените подсветку и ширину линии для сетчатого графика с помощью аргументов пары Name,Value.

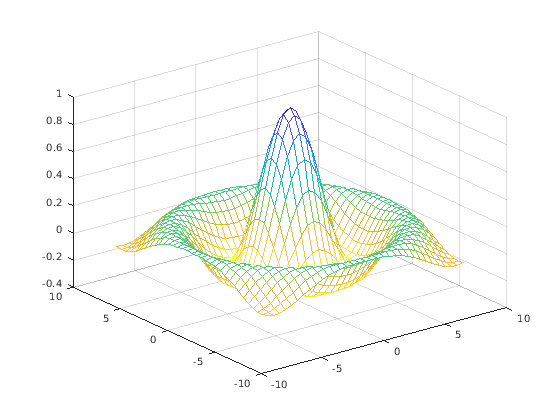

[X,Y] = meshgrid(-8:.5:8); R = sqrt(X.^2 + Y.^2) + eps; Z = sin(R)./R; C = del2(Z); figure mesh(X,Y,Z,C,'FaceLighting','gouraud','LineWidth',0.3)
Советы
mesh не принимает комплексные входные параметры.
Mesh чертится как объект Surface с точкой зрения, заданной view(3). Цвет поверхности совпадает с цветом фона (чтобы моделировать каркас с устранением невидимой поверхности), или none при рисовании стандартного прозрачного каркаса. Текущая палитра определяет цвет обводки. Команда hidden управляет симуляцией устранения невидимой поверхности в mesh, и команда shading управляет моделью штриховки.
Расширенные возможности
Смотрите также
Функции
axis|colormap|griddata|hidden|hold|meshc|meshgrid|meshz|scatteredInterpolant|shading|surf|surface|view|waterfall
