lncf

Оставленный нормировал взаимно-простую факторизацию

Синтаксис

fact = lncf(sys)
[fact,Ml,Nl] = lncf(sys)

Описание

пример

fact = lncf(sys) вычисляет левую нормированную взаимно-простую факторизацию модели sys динамической системы. Факторизацией дают:

sys=Ml1Nl,MlMl*+NlNl*=I.

Здесь, Ml* обозначает сопряженный из Ml (см. ctranspose).. Возвращенная модель fact является минимальной реализацией пространства состояний устойчивой системы [Ml, Nl]. Эта факторизация используется в других нормированных взаимно-простых факторных вычислениях, таких как снижение сложности модели (ncfmr) и синтез контроллера (ncfsyn).

пример

[fact,Ml,Nl] = lncf(sys) также возвращает взаимно-простые факторы Ml и Nl.

Примеры

свернуть все

Вычислите левую нормированную взаимно-простую факторизацию системы SISO.

sys = zpk([1 -1+2i -1-2i],[-1 2+1i 2-1i],1);
[fact,Ml,Nl] = lncf(sys);

Исследуйте исходную систему и ее факторы.

sys
sys =

  (s-1) (s^2 + 2s + 5)
  --------------------
  (s+1) (s^2 - 4s + 5)

Continuous-time zero/pole/gain model.
zpk(Ml)
ans =

  0.70711 (s+1) (s^2 - 4s + 5)
  ----------------------------
    (s+1) (s^2 + 3.162s + 5)

Continuous-time zero/pole/gain model.
zpk(Nl)
ans =

  0.70711 (s-1) (s^2 + 2s + 5)
  ----------------------------
    (s+1) (s^2 + 3.162s + 5)

Continuous-time zero/pole/gain model.

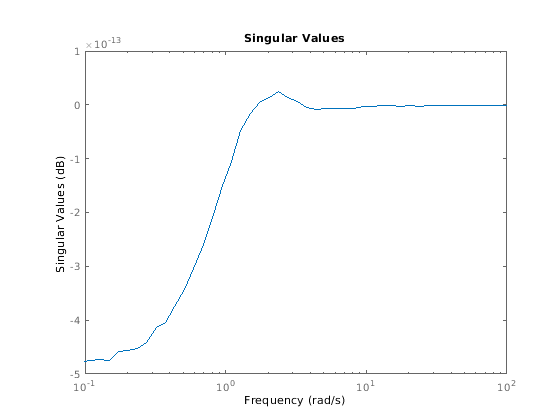

Числители факторов Ml и Nl являются знаменателем и числителем sys, соответственно. Таким образом, sys = Ml\Nl. lncf выбирает знаменатели факторов, таким образом что система [Ml(jω),Nl(jω)] единичный вектор на всех частотах. Чтобы подтвердить что свойство факторизации, исследуйте сингулярные значения fact, который является стабильной минимальной реализацией [Ml(jω),Nl(jω)].

sigma(fact)

В небольшой числовой ошибке сингулярное значение fact равняется 1 (0 дБ) на всех частотах.

Вычислите левую нормированную взаимно-простую факторизацию модели в пространстве состояний, которая имеет два выходных параметров, два входных параметров и три состояния.

rng(0); % for reproducibility
sys = rss(3,2,2);
[fact,Ml,Nl] = lncf(sys);

fact является стабильной минимальной реализацией факторизации, данной [Ml,Nl].

isstable(fact)
ans = logical
   1

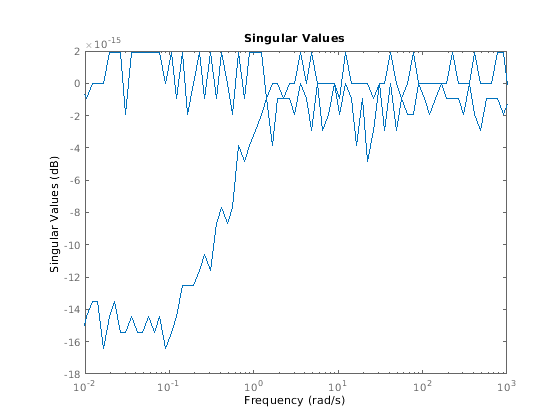

Другое свойство fact состоит в том, что его частотная характеристика F (jω) является ортогональной матрицей на всех частотах (F (jω)’F (jω) = I). Подтвердите это свойство путем исследования сингулярных значений fact. В небольшой числовой ошибке сингулярные значения равняются 1 (0 дБ) на всех частотах.

sigma(fact)

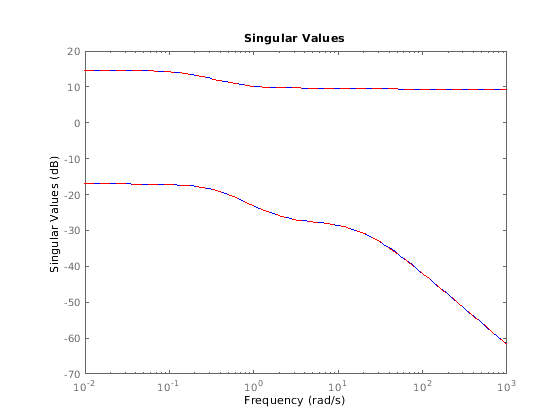

Подтвердите, что факторы удовлетворяют sys = Ml\Nl путем исследования сингулярных значений обоих.

sigma(sys,'b-',Ml\Nl,'r--')

Входные параметры

свернуть все

Введите систему, чтобы разложить на множители, заданный как модель динамической системы, такая как модель (ss) пространства состояний. Если sys является обобщенной моделью в пространстве состояний с неопределенными или настраиваемыми блоками системы управления, то функция использует номинальную стоимость или текущее значение тех элементов. sys не может быть моделью frd или моделью с задержками.

Выходные аргументы

свернуть все

Минимальная реализация [Ml,Nl], возвращенного как модель в пространстве состояний. fact стабилен, и его частотная характеристика является ортогональной матрицей на всех частотах. Если sys имеет p выходные параметры и входные параметры m, то fact имеет p входные параметры m+p и выходные параметры. fact имеет то же количество состояний как sys.

Оставленные взаимно-простые факторы sys, возвращенного как модели в пространстве состояний. Если sys имеет p выходные параметры и входные параметры m, то:

  • Ml имеет p входные параметры p и выходные параметры.

  • Nl имеет p входные параметры m и выходные параметры.

Оба фактора имеют то же количество состояний как sys и тот же A и матрицы C как fact.

Советы

  • fact является минимальной реализацией [Ml,Nl]. Если необходимо использовать [Ml,Nl] или [Ml,Nl]' в вычислении, лучше использовать fact, чем конкатенировать факторы сами. Такая ручная конкатенация приводит к дополнительным (неминимальным) состояниям, которые могут привести к уменьшенной числовой точности.

Смотрите также

| |

Введенный в R2019a
